Remplacement des varistors SMA Technologie AG
Page 46 SBTLHCMS-11:SF2406 Instructions d’installation
un pareil cas, passez au point 10 sans toutefois rebrancher la String défectueuse
! Protégez ses contacts à fiche DC contre tout contact accidentel (par ex. par des
capuchons de protection ou avec un ruban isolant ayant une rigidité diélectrique
suffisante).
Si vous n'avez pas pu constater de perte à la terre dans les générateurs PV, un
des varistors à surveillance thermique a probablement perdu sa fonction de
protection. Ces composants sont des pièces d'usure dont la fonction est altérée par
le vieillissement ou par une sollicitation répétée due à des surtensions. Vous
pouvez maintenant vérifier ces varistors de la manière suivante (en respectant les
consignes de sécurité du chapitre 3 « Consignes de sécurité » (Page 9)) :
6. Desserrez les vis du couvercle et retirez le couvercle du Sunny Boy. Défaites le
raccord PE situé sur le couvercle. Assurez-vous que l'appareil est hors tension.
7. A l'aide d'un contrôleur de continuité, vérifiez tous les varistors pour voir s'il existe
une connexion électrique entre les bornes 2 et 3. Si ce n'est pas le cas, le varistor
concerné est inefficace. Pour connaître la position des varistors dans le Sunny Boy,
reportez-vous à la figure du chapitre 4.1 « Description de l'appareil » (Page 11).

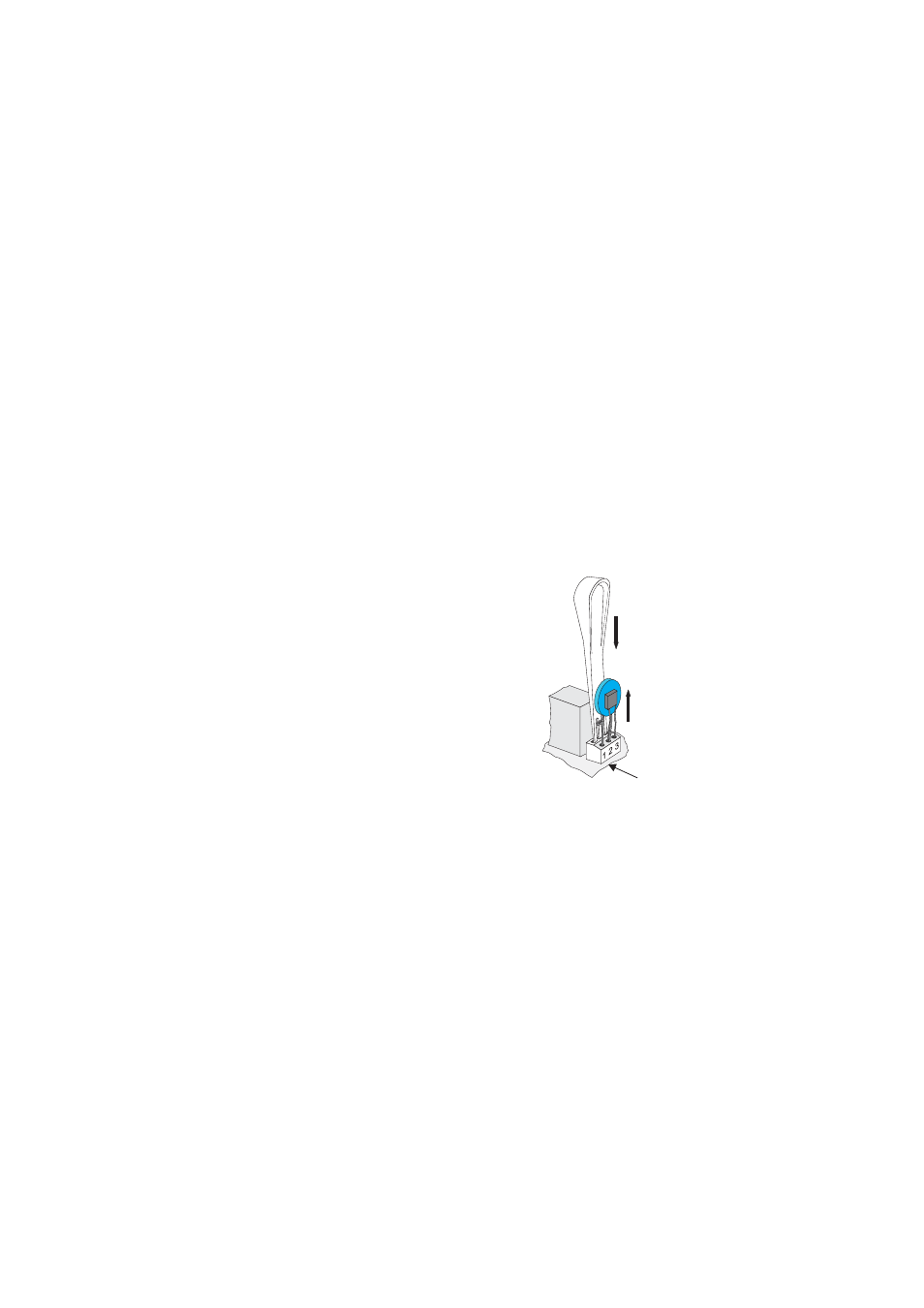

8. Remplacez le varistor concerné comme il est
représenté sur la figure ci-contre. Veillez à ce
que l'orientation du varistor soit correcte !
Contactez SMA si vous n'avez pas reçu d'outils
spéciaux pour le maniement des bornes,
normalement fournis avec les varistors de
remplacement. Comme moyen de fortune, vous
pouvez toutefois manipuler les contacts des
bornes individuellement avec un tournevis
approprié. Etant donné que la défaillance d'un
varistor est normalement due à des circonstances
qui touchent tous les varistors d'une manière
semblable (température, vieillissement,
surtensions induites), il est vivement recommandé
de ne pas remplacer uniquement le varistor
défectueux, mais tous les trois. Les varistors sont
spécialement conçus pour être utilisés dans le
Sunny Boy SB 4200TL HC Multi-String et le SB
5000TL HC Multi-String et ne sont pas
disponibles dans le commerce. Ils doivent être
commandés directement auprès de
SMA
Technologie AG (référence SMA : «MSWR-
TV6»).
L’outil
d’extraction
permet de
libérer la borne.
Retirez le
varistor
Le fil avec la petite boucle
(encoche) doit être inséré
dans la borne 1 lors du
montage du nouveau
