Installation SMA Technologie AG
Page 24 SBTLHCMS-11:SF2406 Instructions d’installation
6.2.1 Raccordement de la sortie AC
Pour raccorder la ligne AC, procédez comme suit :
1. Vérifiez la tension du réseau. Les Sunny Boys ont été adaptés en deux étapes à
la norme DIN VDE 0126--1-1. Dans la première étape, l'onduleur se déconnecte
du réseau dès que la tension de réseau dépasse 253 V.
Dans la deuxième étape de l'adaptation, le Sunny Boy peut momentanément
alimenter le réseau publique d'une tension de sortie maximale de 260 V.
Pourtant, selon DIN VDE 0126-1-1, la moyenne calculée sur 10 minutes ne doit
pas dépasser une tension de 253 V. C'est-à-dire que l'onduleur se déconnecte
automatiquement du réseau quand la tension de réseau constante est par ex. de
254 V. Dans ce cas, l'exploitant du réseau local doit trouver une solution.
La norme DIN VDE 0126-1-1 n'est valable qu'en Allemagne. Les autres valeurs
préréglées spécifiques aux pays de votre onduleur sont indiquées au chapitre
8.4.3 « Réglages des paramètres spécifiques aux pays » (Page 41).

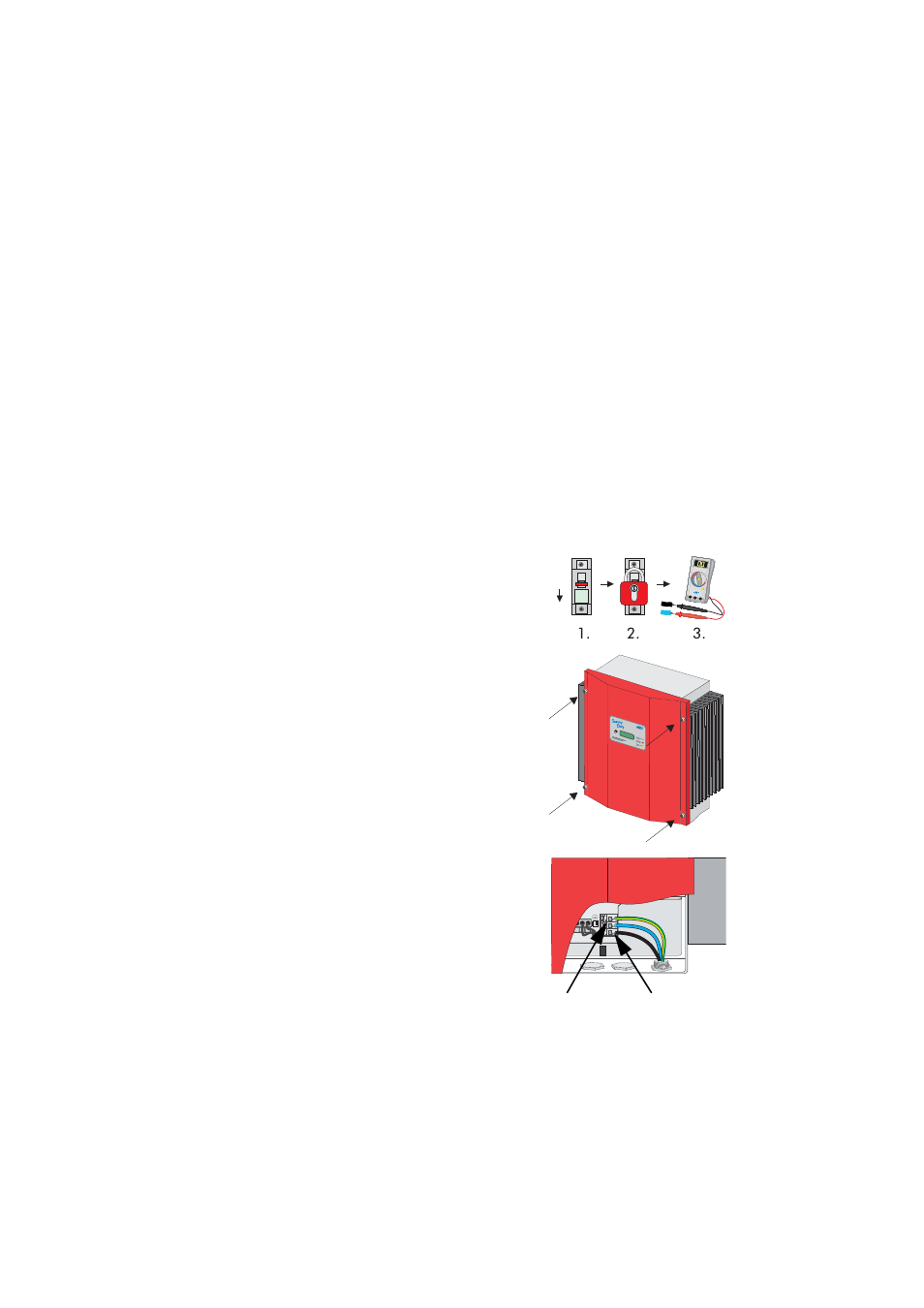

2. Déconnectez le raccordement au réseau
(coupez le disjoncteur automatique de ligne),
protégez-le contre une remise en marche
éventuelle et assurez-vous de l'absence de
tension.
3. Desserrez les vis du couvercle du boîtier du
Sunny Boy et retirez le couvercle avec
précaution. Ôtez ensuite le conducteur PE de
protection du couvercle du boîtier.
4. Procédez au branchement du câble secteur
comme indiqué sur le schéma. Utilisez à cet effet
le passe-câble fourni avec l'appareil.
« L » et « N » ne doivent pas être intervertis.
Arrêt !
N L
