SMA SB 4200TL HC Multi-String - Manuel (Page 45)

SMA Technologie AG Remplacement des varistors
Instructions d’installation SBTLHCMS-11:SF2406 Page 45
9 Remplacement des varistors
Le Sunny Boy est un appareil extrêmement complexe du point de vue technique. Les
possibilités de remédier aux erreurs sur le terrain se limitent donc à un nombre de points
restreint. N'essayez pas d'entreprendre d'autres réparations que celles décrites ici, mais
faites appel au service de remplacement en 24 h ainsi qu'au service de réparation de
SMATechnologie AG.
Si la DEL rouge d'affichage du statut est allumée en continu en cours de service, vous
pouvez exclure la possibilité de court-circuit dans le générateur PV. Si, simultanément,
la DEL verte est allumée en continu, et uniquement à cette condition, vous pouvez
passer outre les points 3 à 5 suivants.
4. Si les tensions mesurées sont constantes et que leur somme correspond
approximativement à la tension de marche à vide de la ligne String, cela signifie
qu'il existe une perte à la terre dans cette String, dont la position approximative
peut être déterminée par les rapports des tensions entre elles.
5. Répétez les points 3 et 4 sur chaque String.
Si vous avez pu constater une perte à la terre, il ne sera vraisemblablement pas
nécessaire de remplacer les varistors. Veillez plutôt à supprimer le court-circuit.
Normalement, c'est l'installateur du générateur PV qui devrait s'en charger. Dans

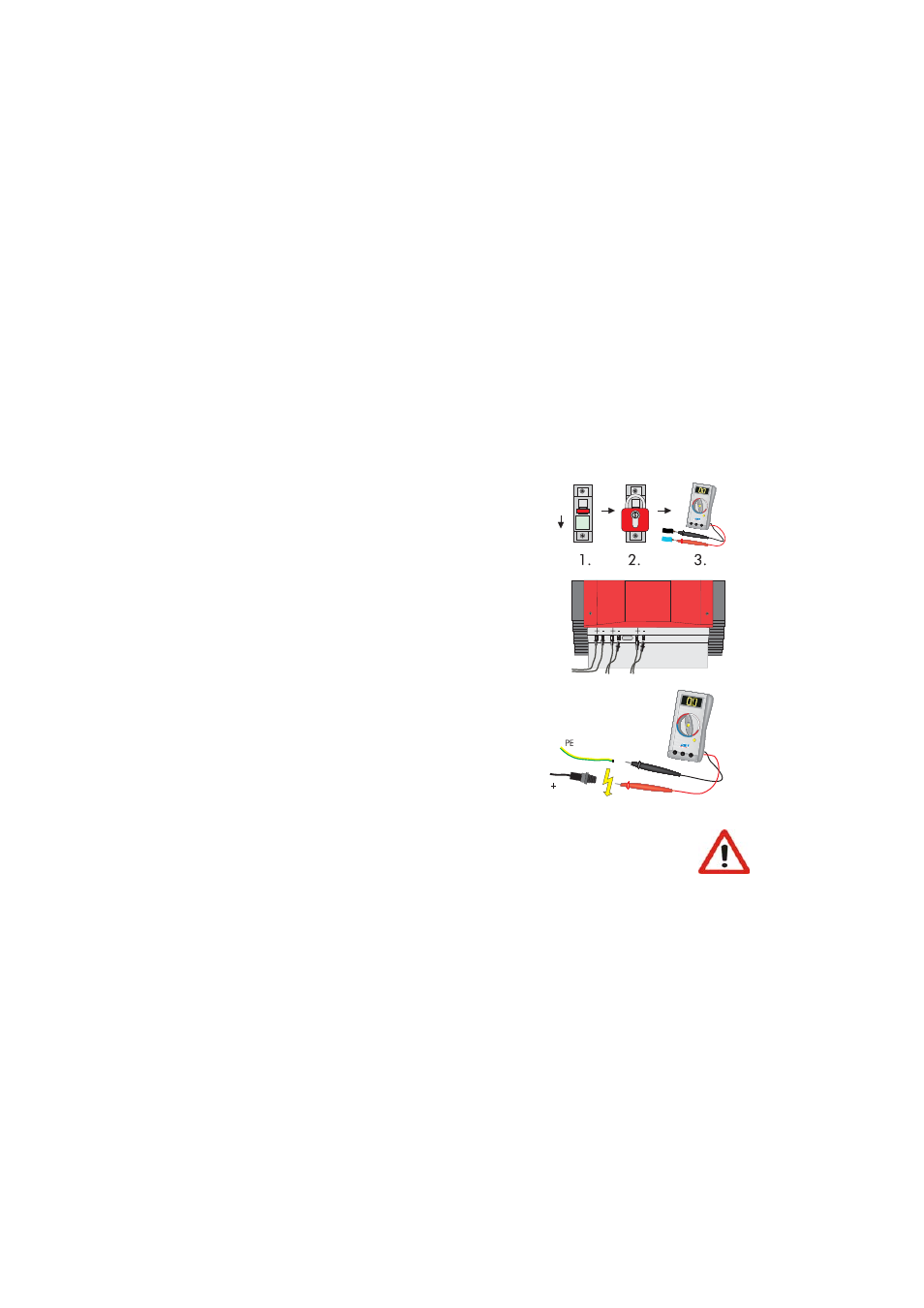

1. Déconnectez le Sunny Boy du réseau basse
tension (débranchez le disjoncteur automatique
de ligne), bloquez-le contre toute remise en
marche involontaire et constatez l'absence de
tension de la sortie AC.
2. Débranchez les connecteurs à fiche DC de
toutes les Strings. Assurez-vous alors que
l'affectation d'origine aux diverses entrées
d'onduleur reste reconnaissable !
3. Mesurez les tensions entre chacun des
connecteurs à fiche DC d'une String et le
potentiel de terre. Respectez les consignes de
sécurité !
Avertissement !
Tensions présentant un danger de mort !
Arrêt!
