Installation SMA Technologie AG
Page 22 SBTLHCMS-11:SF2406 Instructions d’installation

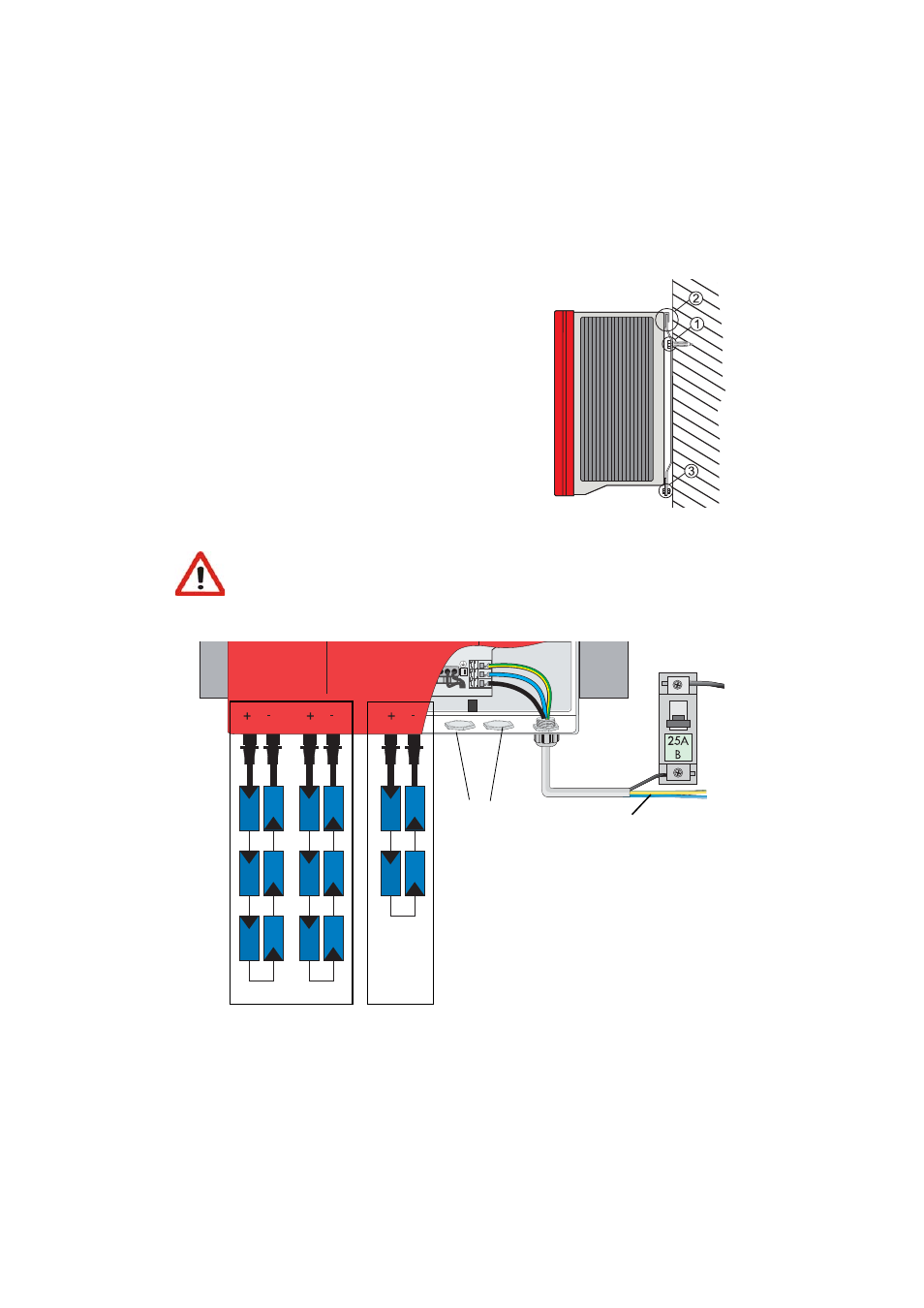

1. Mettez en place la fixation murale (1). Pour
marquer les positions des repères de perçage,
vous pouvez utiliser le support mural comme
gabarit de perçage.
2. Accrochez maintenant le au moyen des pattes
de fixation supérieures au support mural (2) de
façon à ce qu'il ne puisse plus bouger.
3. Pour que le Sunny Boy ne puisse pas être
soulevé, fixez-le en le vissant dans le trou
taraudé situé en bas au centre (3) avec la vis
M6x10 comprise dans le paquet de livraison.
4. Vérifiez que le Sunny Boy soit bien fixé.
6.2 Installation électrique
Le câblage complet du Sunny Boy est représenté au schéma suivant :
Attention !
Contrôlez impérativement la polarité des Strings avant de les raccorder !
String A String B
Raccordement AC,
max. 10 mm²
Ouverture
pour une
communicatio
n optionnelle
