SMA Technologie AG Vue d'ensemble
Instructions d’installation SBTLHCMS-11:SF2406 Page 11
4 Vue d'ensemble
4.1 Description de l'appareil

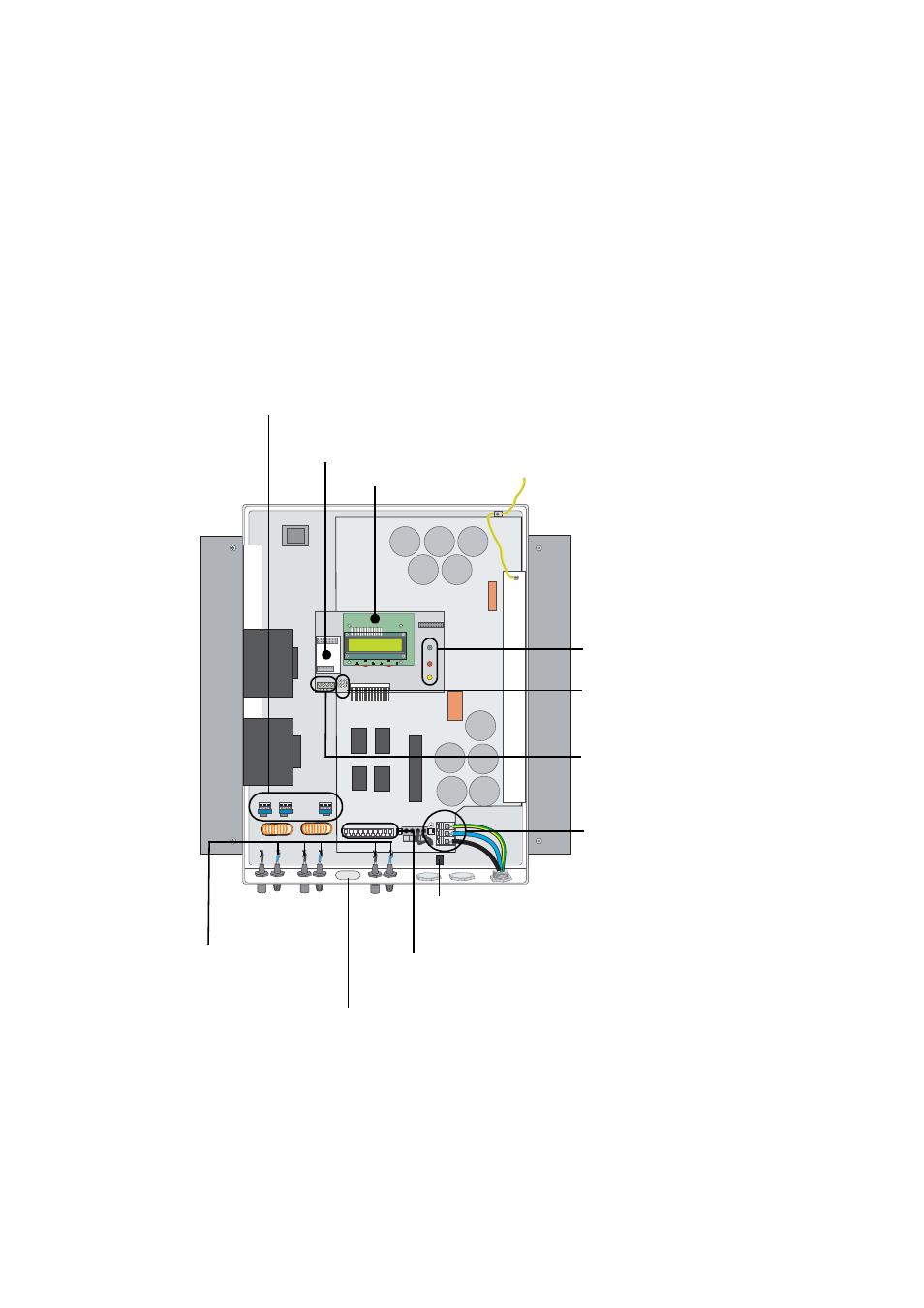

Le schéma ci-dessous représente les diverses composantes et plages de raccordement
du Sunny Boy ouvert :
Varistors, chapitre 9
Port de communication (RS232, RS485, NLM
Piggy-Back, radio), chapitre 11
Sunny Display
DEL d'affichage de
l'état de service
Emplacement
cavalier destiné à la
communication
Bornes de
communication
Port pour l'élément de puissance PLC
(nécessaire pour la communication ligne
réseau)
Connecteur
d'entrée PV (DC),
chapitre 6.2.2
Passage du boîtier pour les câbles
de l'Electronic Solar Switch en option
Fiche plate destinée à la mise à la terre de
l'écran de câble pour les communications
RS232 et RS485
Bornes de
raccordement (AC),
chapitre 6.2.1
