Conditions préalables à l'installation SMA Technologie AG
Page 18 SBTLHCMS-11:SF2406 Instructions d’installation
Le Sunny Boy ne produit pas de courants de décharge extraordinaires en mode de
service normal. Dans certains états de service (par ex. lors de l'autotest du dispositif
protecteur), des courants de décharge peuvent apparaître, capables de déclencher un
disjoncteur de protection RCD 30 mA ou FI « normal ».
5.3.1 Pertes dans les lignes
L'impédance de réseau de la ligne AC ne doit pas dépasser 1 ohm. Ceci est entre
autres nécessaire pour que le contrôle de l'impédance fonctionne de manière
irréprochable. Nous recommandons en outre de dimensionner la section de câble de
sorte que les pertes dans les conduites ne dépassent pas une puissance nominale de 1

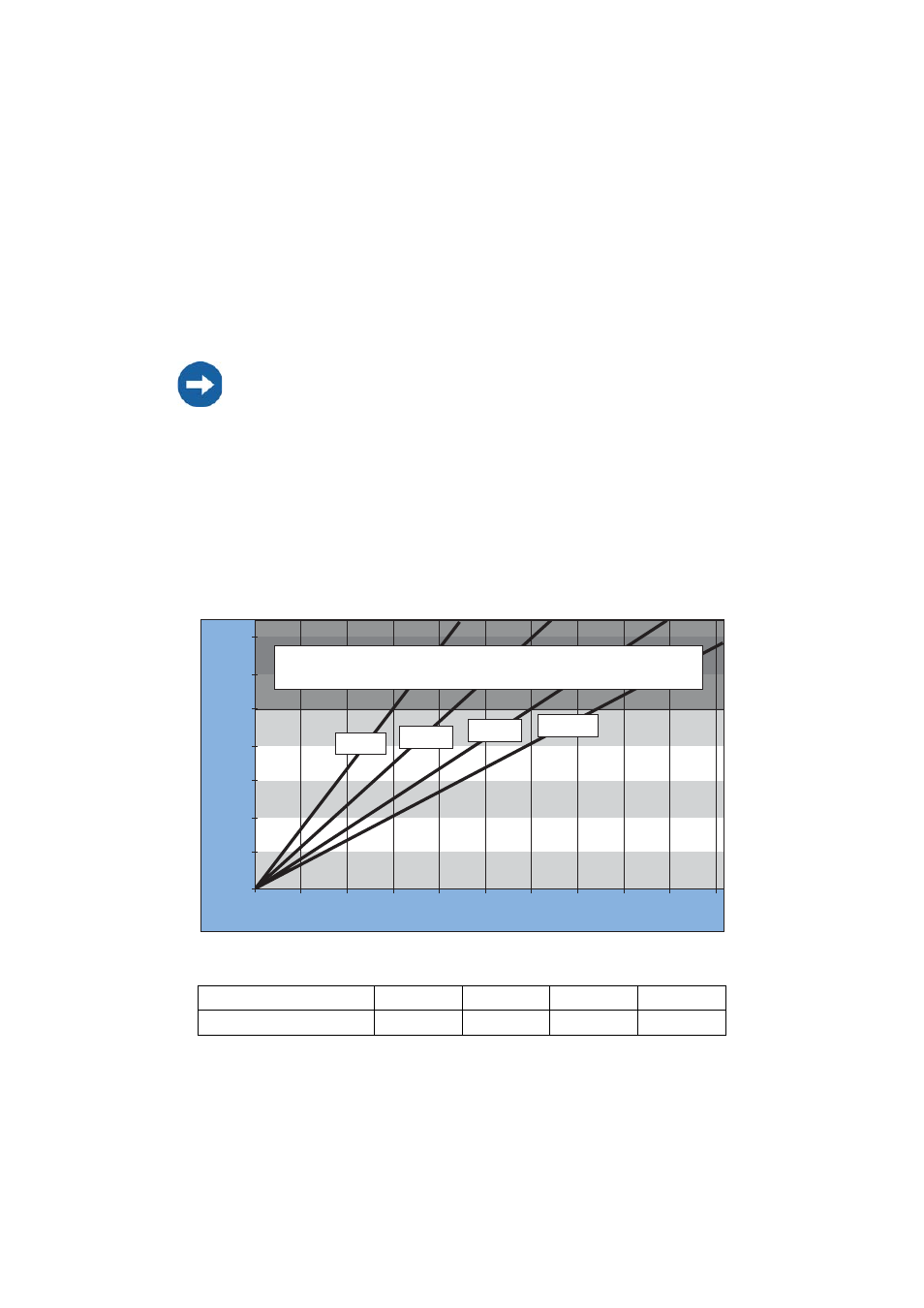

%. Les pertes dans la ligne par rapport à la longueur et à la section de câble sont
représentées sur le graphique suivant. Sont utilisées des conduites à plusieurs brins avec
fils d'aller et de retour en cuivre.
Sunny Boy SB 4200TL HC Multi-String
En fonction des différentes sections de câble, on obtient les longueurs de câble
maximales suivantes :
Dans le cas où un disjoncteur de protection RCD ou FI est prescrit impérativement,
il faut utiliser un disjoncteur avec une caractéristique de déclenchement de 100
mA ou plus.
Section de câble 4,0 mm² 6,0 mm² 8,0 mm² 10,0 mm²
Longueur max. 15 m 22 m 30 m 37 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
5 m 10 m 20 m 30 m 40 m 50 m 0 m 15 m 25 m 35 m 45 m
4,0 mm²
6,0 mm²
10,0 mm²
8,0 mm²
N’utilisez pas de configuration de ligne présentant des pertes
supérieures à 1,0 %!
Longueur de câble
P
e
rt
e
s dans
les li
gnes
