Procédure :
1.

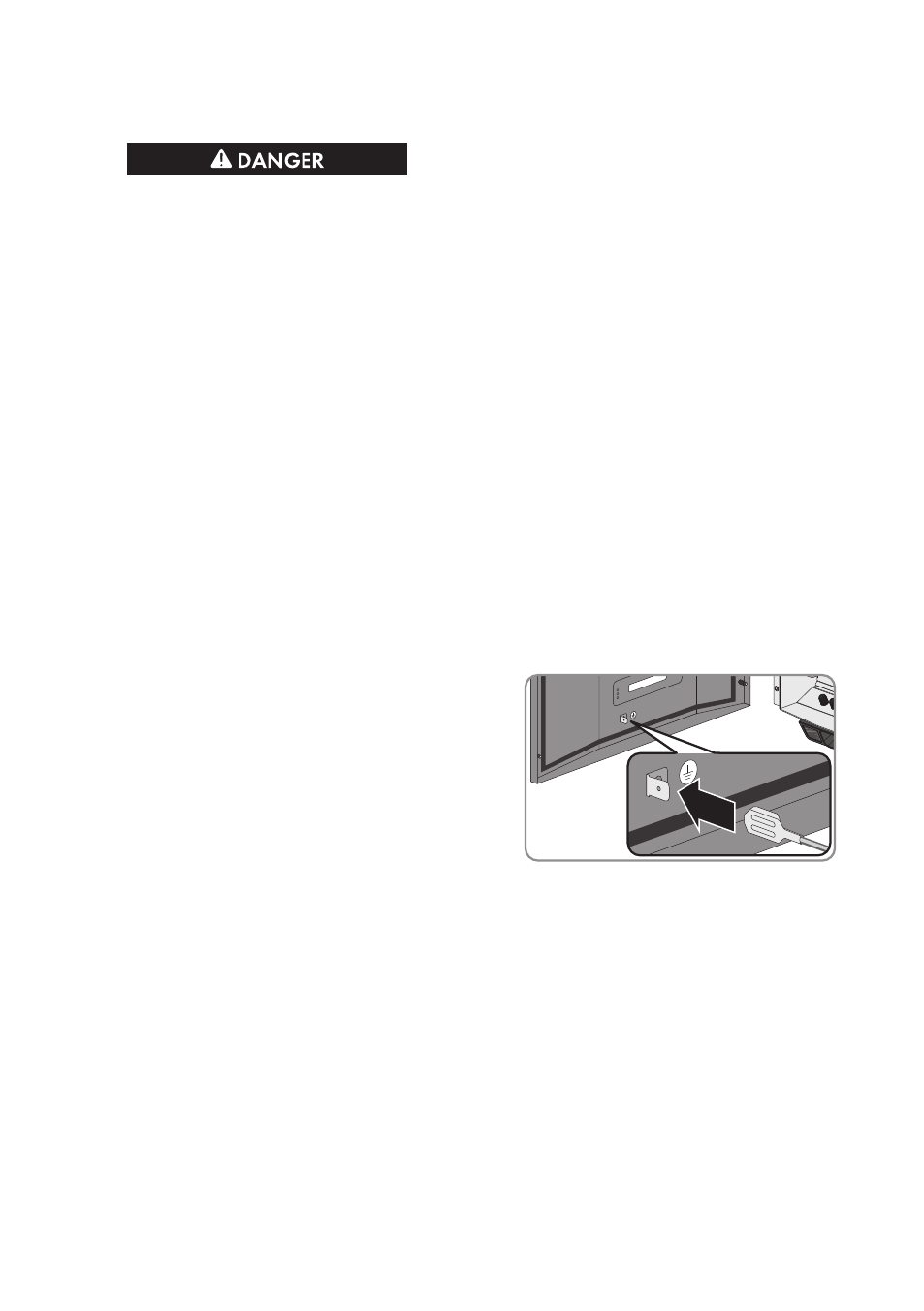

Danger de mort par choc électrique
• Assurez-vous que l’onduleur est hors tension (voir chapitre 10 « Mise hors tension de
l’onduleur », page 50).
2. Desserrez toutes les vis du couvercle du boîtier et enlevez le couvercle du boîtier en le tirant
progressivement vers l’avant.
3. Retirez le conducteur de protection de la partie inférieure du couvercle de boîtier.
4. Préparez le câble :
• Ôtez la gaine du câble sur une longueur maximale de 15 mm.
• Dénudez les conducteurs isolés sur une longueur maximale de 8 mm.
5. Préparez le presse-étoupe PG16 pour le raccordement au relais indicateur d’anomalie :
• Desserrez l’écrou-raccord du presse-étoupe et retirez le plot de remplissage.
• Retirez du presse-étoupe le manchon support de câble à un orifice et enfoncez le câble
dans le manchon.
• Enfoncez le manchon support de câble à un orifice avec le câble dans le presse-étoupe
et guidez le câble dans l’onduleur.
• Passez l’écrou-raccord à travers le câble.
6. Raccordez le câble au relais indicateur d’anomalie selon le schéma de raccordement.
7. Serrez l’écrou-raccord du presse-étoupe.
8. Établissez la liaison à la terre entre l’onduleur et
le couvercle du boîtier.
9. Placez le couvercle du boîtier sur le boîtier et vissez-le à l’aide de quatre vis (couple de
serrage : 2 Nm).
6.5 Raccordement DC
6.5.1 Conditions préalables au raccordement DC
Exigences relatives aux panneaux photovoltaïques :
☐ Tous les panneaux photovoltaïques doivent être du même type.
☐ Tous les panneaux photovoltaïques doivent être orientés dans la même direction et présenter
la même inclinaison.
☐ Le jour le plus froid de l’année (selon les statistiques), la tension à vide du générateur
photovoltaïque ne doit jamais dépasser la tension d’entrée maximale de l’onduleur.
