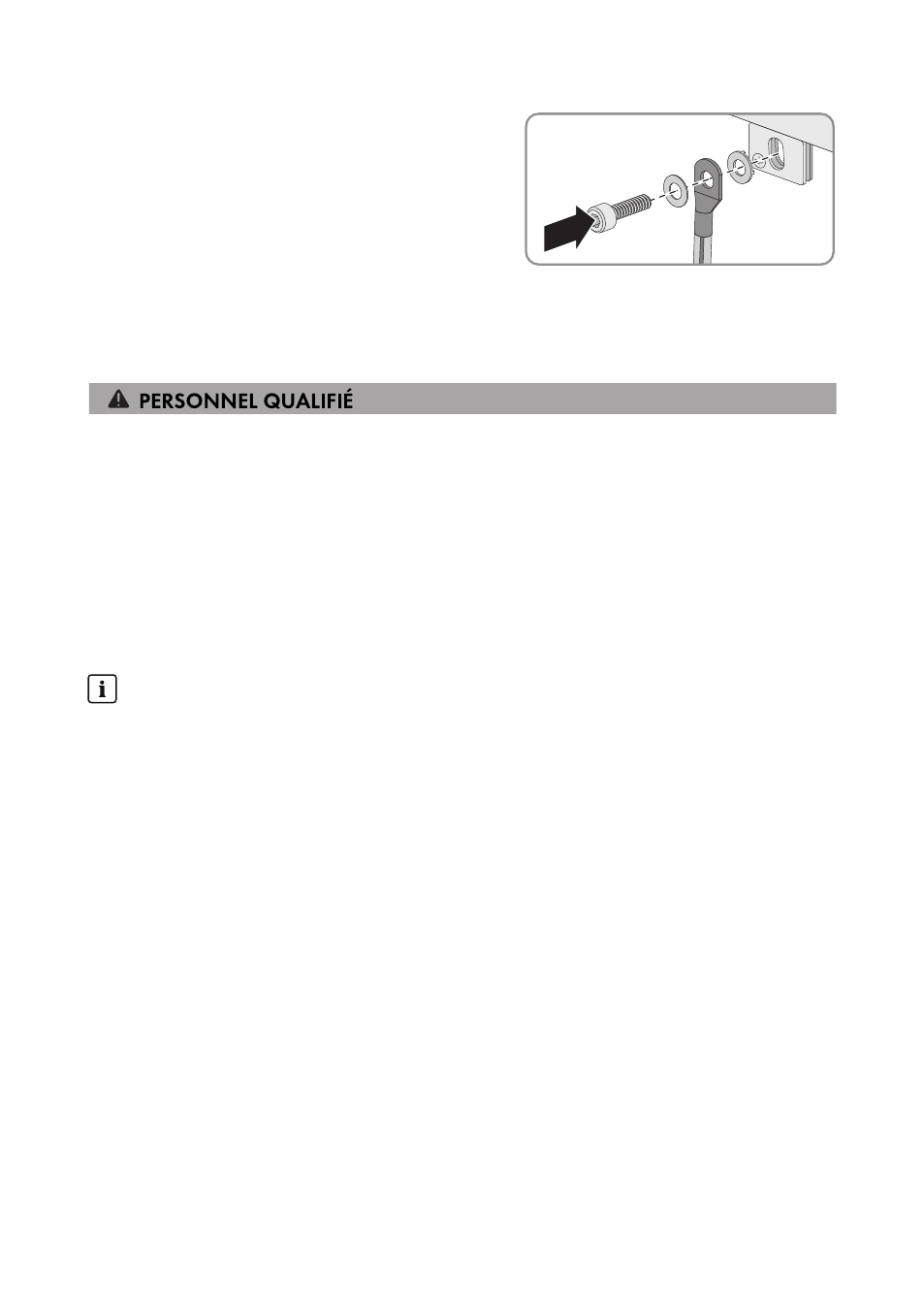

3. Insérez la rondelle, le câble de mise à la terre
avec cosse à œillet et rondelle autobloquante
sur la vis à tête cylindrique M6x12 dans l’ordre
indiqué. Les dents de la rondelle autobloquante
doivent pointer en direction de la languette
métallique de l’onduleur.
4. Insérez la vis à tête cylindrique à travers la languette métallique de l’onduleur et vissez-la avec
le support mural (couple de serrage : 6 Nm).
6.4 Raccordement au relais indicateur d’anomalie
Vous pouvez utiliser le relais indicateur d’anomalie pour l’affichage ou l’indication des erreurs de
l’onduleur. À cette fin, un montage en parallèle est requis. Il pourra également en afficher ou
signaler le fonctionnement normal. À cette fin, un montage en série est requis. Vous pouvez
raccorder plusieurs onduleurs à un indicateur d’anomalie ou de fonctionnement. Pour ce faire, il
faut connecter les relais indicateur d’anomalie des plusieurs onduleurs en parallèle.
En cas de dysfonctionnements critiques, le relais indicateur d’anomalie se ferme immédiatement et
l’avertissement est déclenché par l’appareil consommateur raccordé. En cas de dysfonctionnements
non critiques, le relais indicateur d’anomalie ne se ferme qu’après quelques cycles de clignotement
de la DEL jaune. Si l’onduleur se reconnecte au réseau électrique public, le relais indicateur
d’anomalie s’ouvre.
Message d’erreur exigé par les normes
Dans certains pays, les normes exigent des indicateurs d’anomalie, par exemple
IEC 62109-2. Afin de répondre aux exigences normatives, l’une des mesures suivantes doit
être mise en place :
• Raccordez au relais indicateur d’anomalie un dispositif d’affichage qui signale la
présence d’une erreur ou le fonctionnement normal de l’onduleur.
• Activez l’alerte d’anomalie sur le Sunny Portal (pour des informations sur l’alerte
d’anomalie sur le Sunny Portal, voir manuel d’utilisation du Sunny Portal sur
www.SunnyPortal.com). Pour ce faire, l’onduleur doit être enregistré sur le Sunny Portal.
