6. En cas de diamètre extérieur de câble compris entre 7 mm et 10 mm, utilisez un anneau de
joint, une garniture de serrage et une vis de pression :

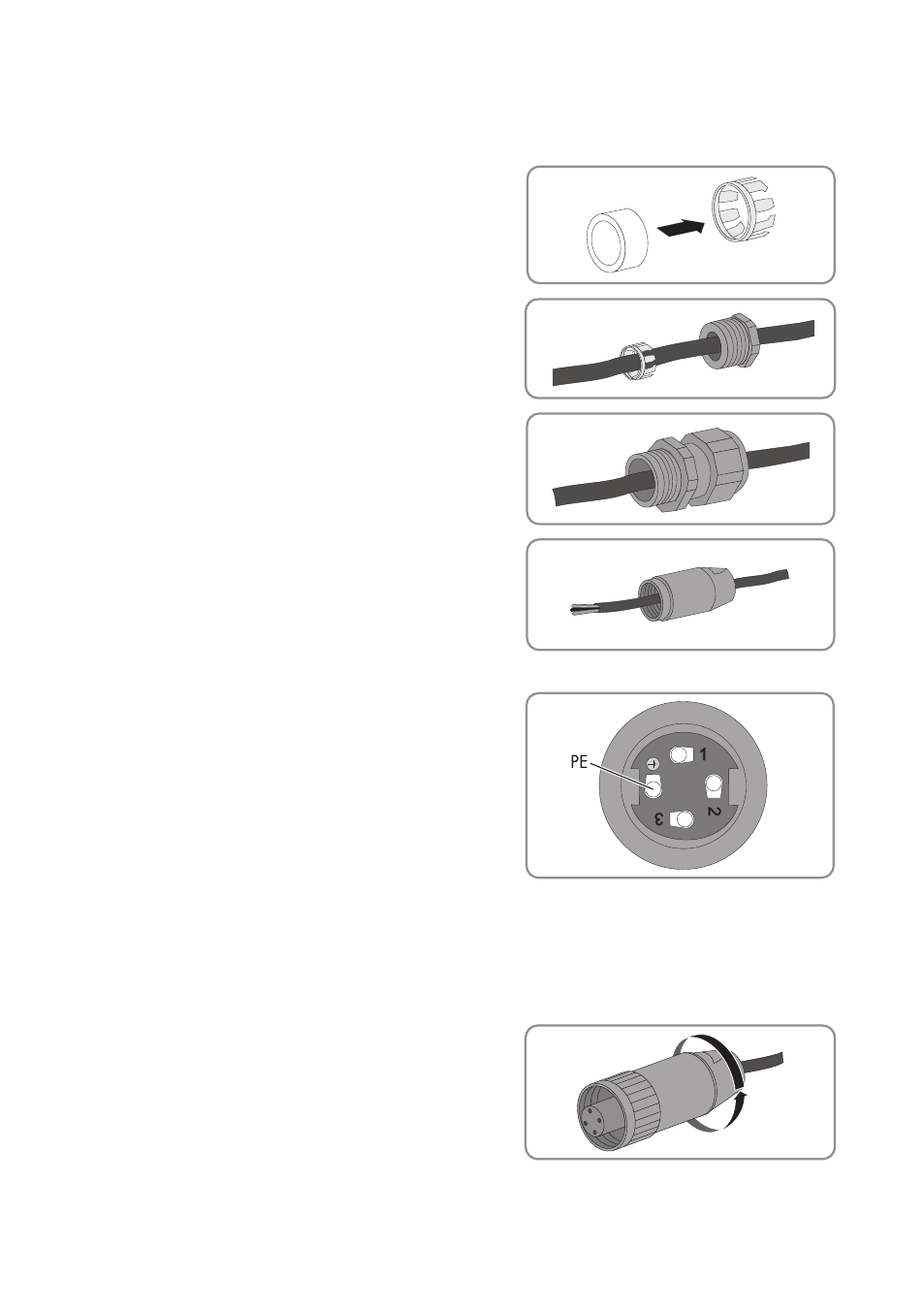

• Enfoncez l’anneau de joint dans la
garniture de serrage.
• Introduisez le câble AC sur la vis de
pression PG13,5 et la garniture de serrage
avec anneau de joint.
7. Si le diamètre extérieur du câble est de
10 mm à 14 mm, emboîtez le câble AC sur le
presse-étoupe M20x1,5.
8. Passez la douille filetée sur le câble AC.
9. Raccordez PE, N et L à l’insert de douille :
• Insérez le conducteur de protection PE dans
la borne à vis affichant le symbole de terre
au niveau de l’insert de douille et serrez la
vis.
• Insérez le conducteur de neutre N ou, en cas de Splitphase, L2, dans la borne à vis 1 sur
l’insert de douille et serrez la vis.
• Insérez L ou, en cas de Splitphase, L1, dans la borne à vis 2 sur l’insert de douille et
serrez la vis.
10. Assurez-vous que tous les conducteurs sont bien en place dans l’insert de douille.
11. Vissez à fond la douille filetée sur l’insert de
douille.
