Aperçu de la zone de raccordement :

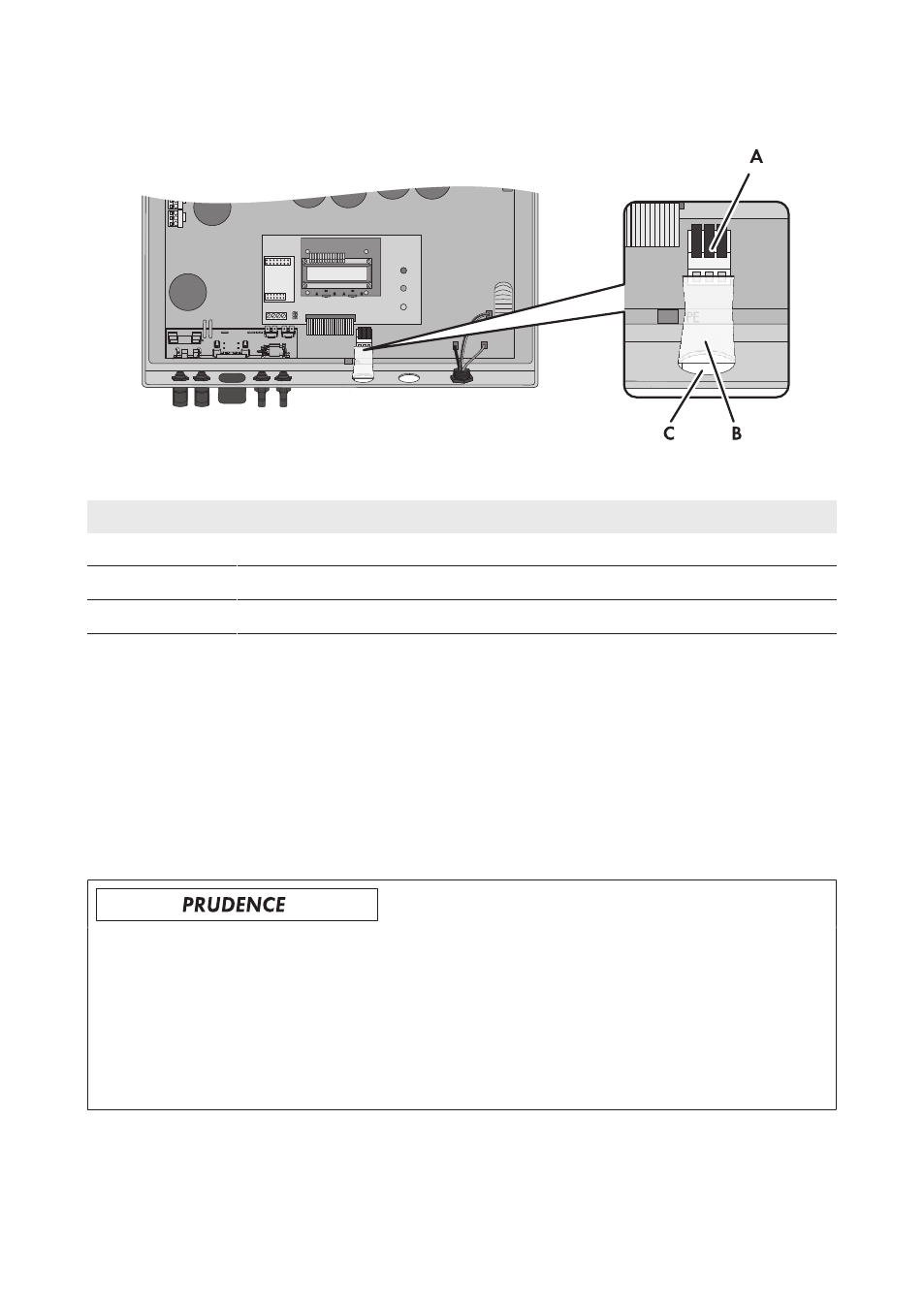

Figure 10 : Relais indicateur d’anomalie à l’intérieur de l’onduleur
Position Désignation
A Bornes du relais indicateur d’anomalie
B Chemin des câbles
C Ouverture du boîtier avec plot de remplissage
Condition préalable :
☐ Les exigences techniques relatives au relais indicateur d’anomalie doivent être remplies (voir
chapitre 11 « Caractéristiques techniques », page 52).
Exigences en matière de câbles :
☐ Le câble doit être doublement isolé.
☐ Diamètre extérieur : 5 mm à 12 mm
☐ Section du conducteur : 0,08 mm² à 2,5 mm²
☐ Les types de câble et de pose doivent être appropriés au lieu d’utilisation.
Destruction du relais indicateur d’anomalie dû à une charge de contact trop
importante
• Respectez la tension de coupure et le courant de commutation maximaux (voir chapitre 11
« Caractéristiques techniques », page 52).
• En cas de raccordement du relais indicateur d’anomalie au réseau électrique public, vous
devez sécuriser le relais indicateur d’anomalie à l’aide d’un disjoncteur miniature qui lui soit
propre.
