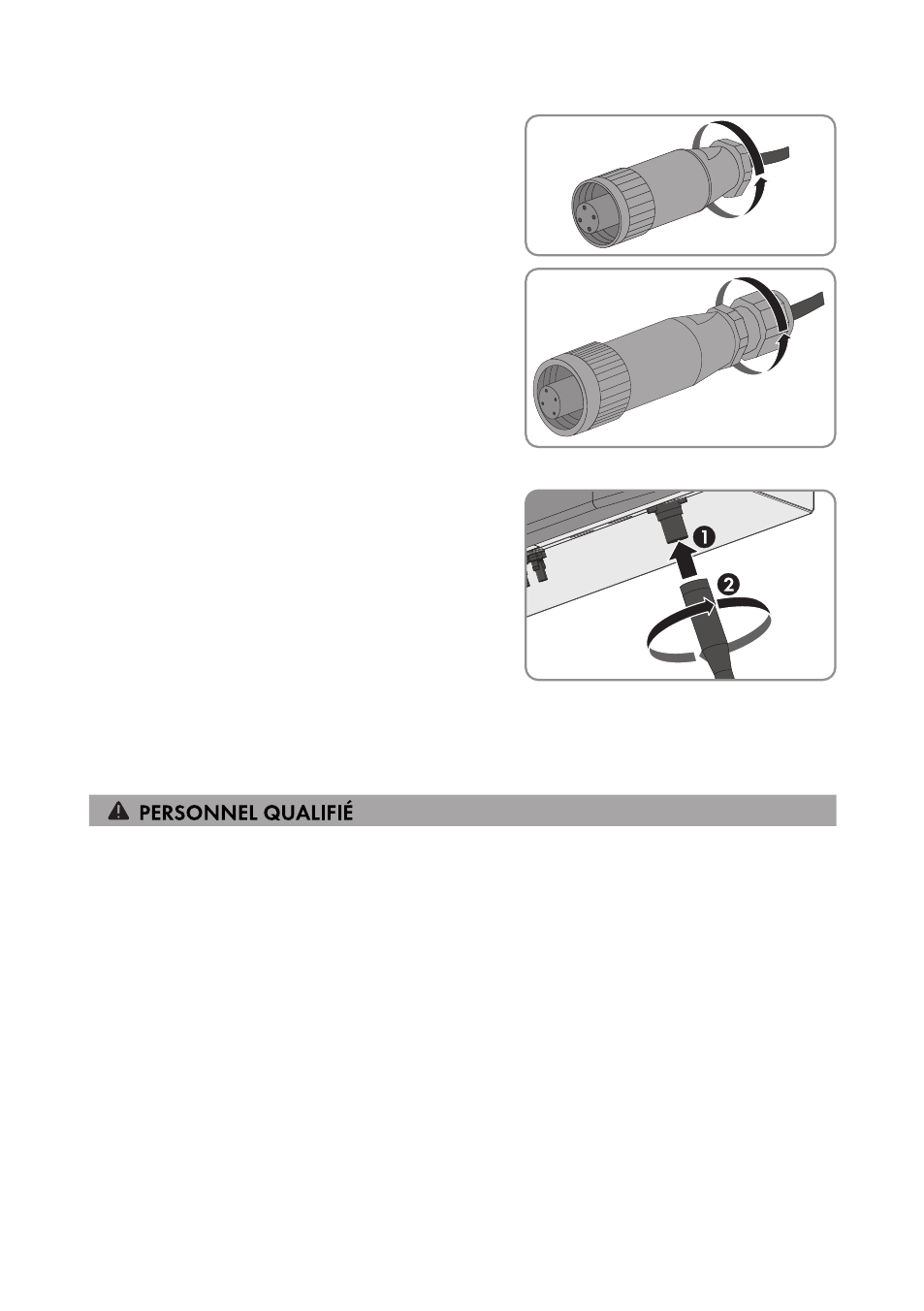

12. Si vous utilisez la vis de pression, la garniture de
serrage et l’anneau de joint, vissez à fond la vis
de pression sur la douille filetée. La garniture de
serrage, ainsi prise dans la douille filetée, n’est
plus visible.
13. Si vous utilisez le presse-étoupe, vissez à fond le
presse-étoupe sur la douille filetée.
☑ La prise femelle AC est montée.
14. Enfichez la prise femelle AC dans l’embase AC
de l’onduleur et serrez-la. Pour ce faire, retirez
préalablement, si nécessaire, le bouchon de
protection de l’embase AC.
15. Si la prise femelle AC n’est pas raccordée immédiatement à l’onduleur, obturez l’embase AC
avec le bouchon de protection fourni au niveau de l’onduleur.
6.3.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
pouvez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection sur la plaque à bornes
pour le câble AC. Le serre-câble, les vis et la rondelle autobloquante sont inclus dans le contenu de
livraison.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Cosse à œillet M6
☐ 1 x câble de mise à la terre
Exigence en matière de câbles :
☐ Section du câble de mise à la terre : 16 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre.
2. Introduisez le câble de mise à la terre dans la cosse à œillet.
