6.3.2 Raccordement de l’onduleur au réseau électrique public

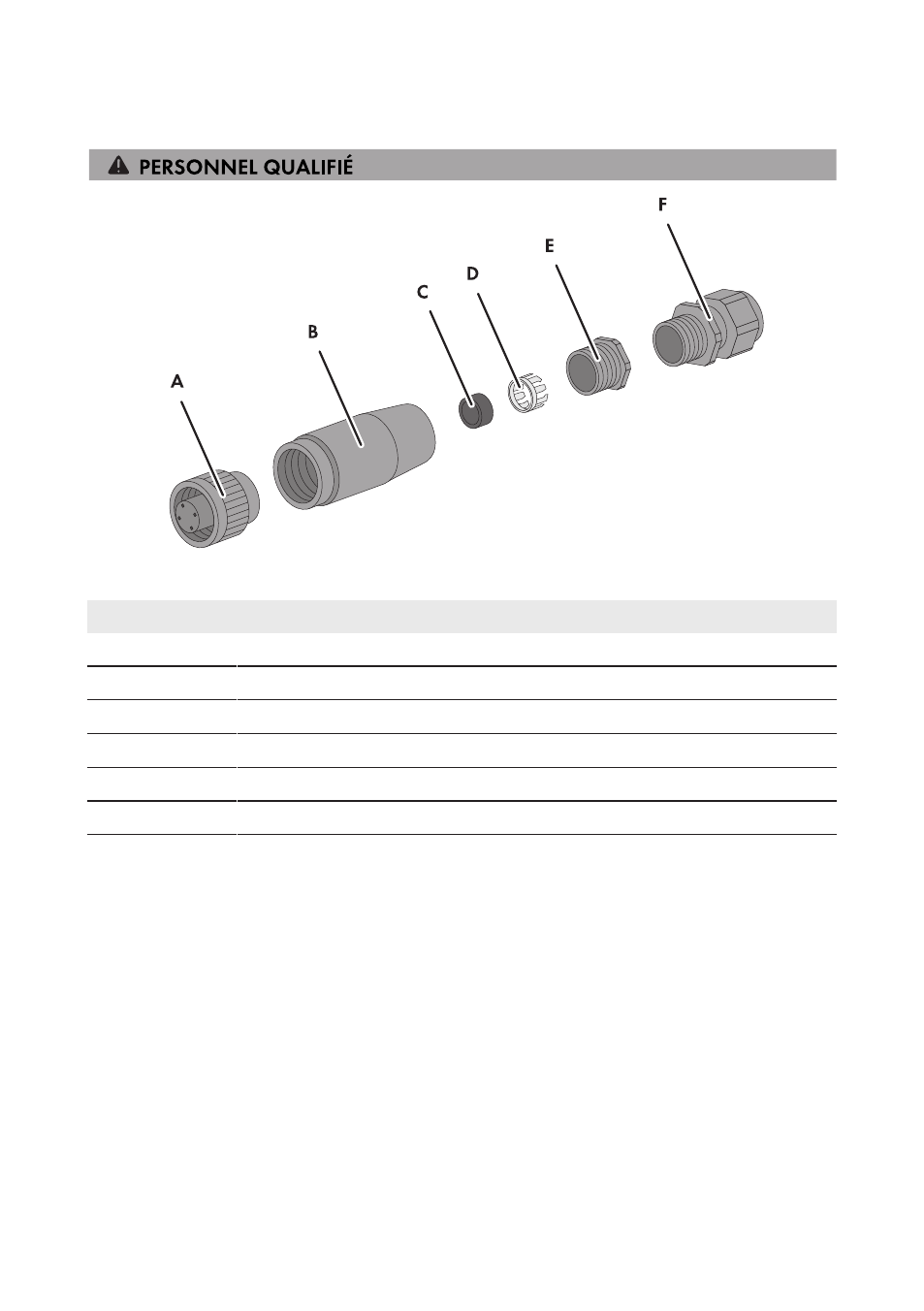

Figure 8 : Éléments de la prise femelle AC
Position Désignation
A Insert de douille
B Douille filetée
C Anneau de joint PG13,5
D Garniture de serrage PG13,5
E Vis de pression PG13,5 pour un diamètre de câble entre 7 mm et 10 mm
F Presse-étoupe M20x1,5 pour un diamètre de câble entre 10 mm et 14 mm
Conditions préalables :
☐ Les conditions de raccordement de l’exploitant du réseau doivent être respectées.
☐ La tension du réseau doit se trouver dans la plage autorisée. La plage de travail exacte de
l’onduleur est définie dans les paramètres de fonctionnement (consultez la description
technique « Paramètres de fonctionnement » sur www.SMA-Solar.com).
Procédure :
1. Sélectionnez un presse-étoupe approprié pour le câble AC.
2. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
3. Ôtez la gaine du câble AC sur 30 mm.
4. Raccourcissez les conducteurs L et N de 5 mm chacun.
5. Dénudez les conducteurs L, N et le conducteur de protection sur une longueur de 4 mm
chacun.
