5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Deux vis adaptées au poids de l’onduleur et au terrain
☐ Deux rondelles adaptées aux vis
☐ Le cas échéant, deux chevilles adaptées au terrain et aux vis
Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 16 kg. Il existe un risque de blessure en cas de soulèvement incorrect et de chute
de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé avec précaution.
Procédure :
1.
Risque de blessure dû aux lignes endommagées
Des conducteurs ou autres lignes d’alimentation (par exemple de gaz ou d’eau) peuvent être
posés dans le mur.
• Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural.
3. Mettez le support mural de côté et percez les trous marqués.
4. Selon le terrain, insérez si nécessaire les chevilles dans les trous de perçage.
5. Placez le support mural horizontalement et vissez-le avec des vis et des rondelles.

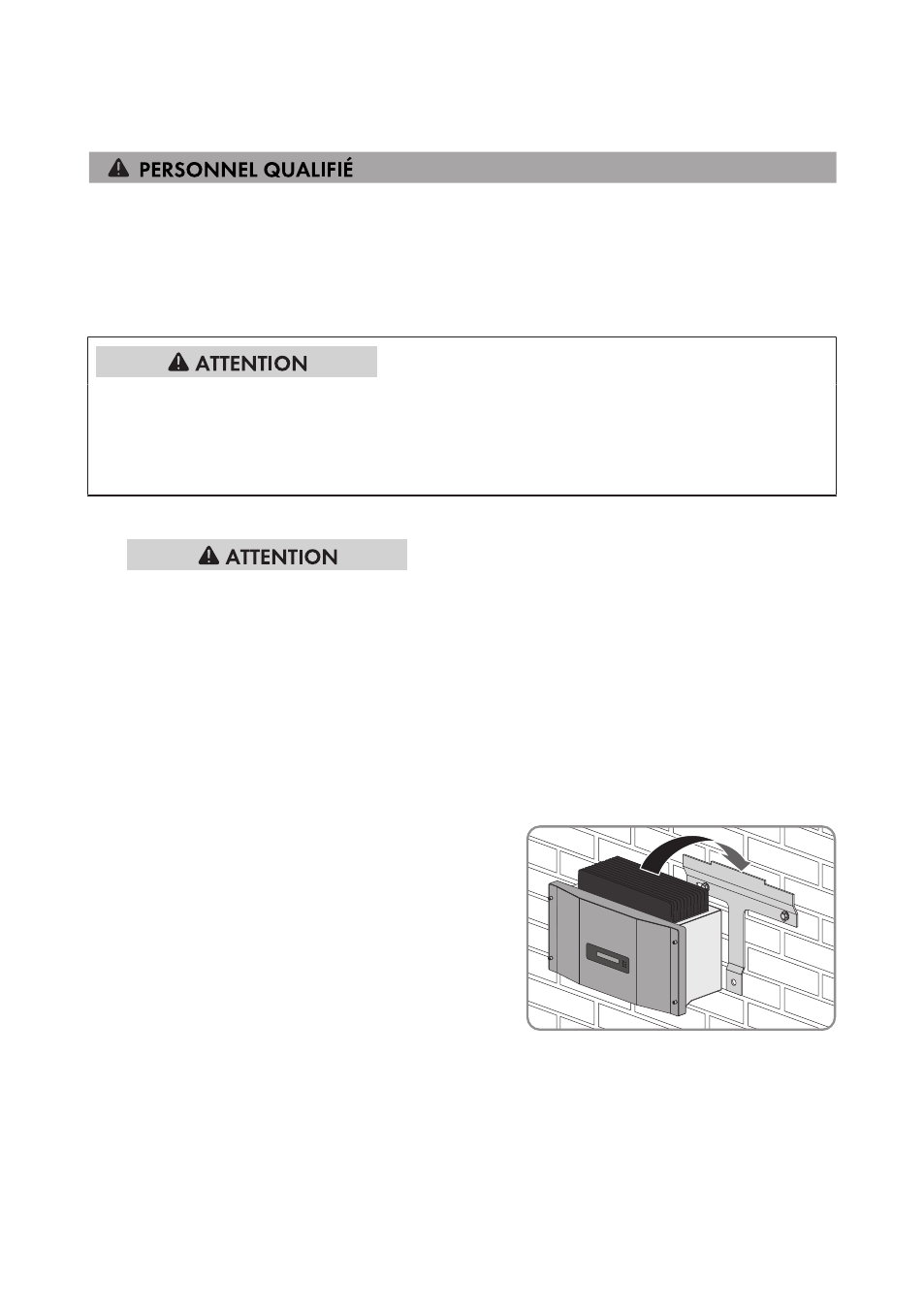

6. Fixez l’onduleur au support mural afin
d’empêcher tout déplacement latéral hors du
support mural.
7. Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place,
raccordez une mise à la terre supplémentaire à l’onduleur (voir chapitre 6.3.3, page 30).
