6.2
Aperçu de la zone de raccordement
6.2.1
Vue de dessous

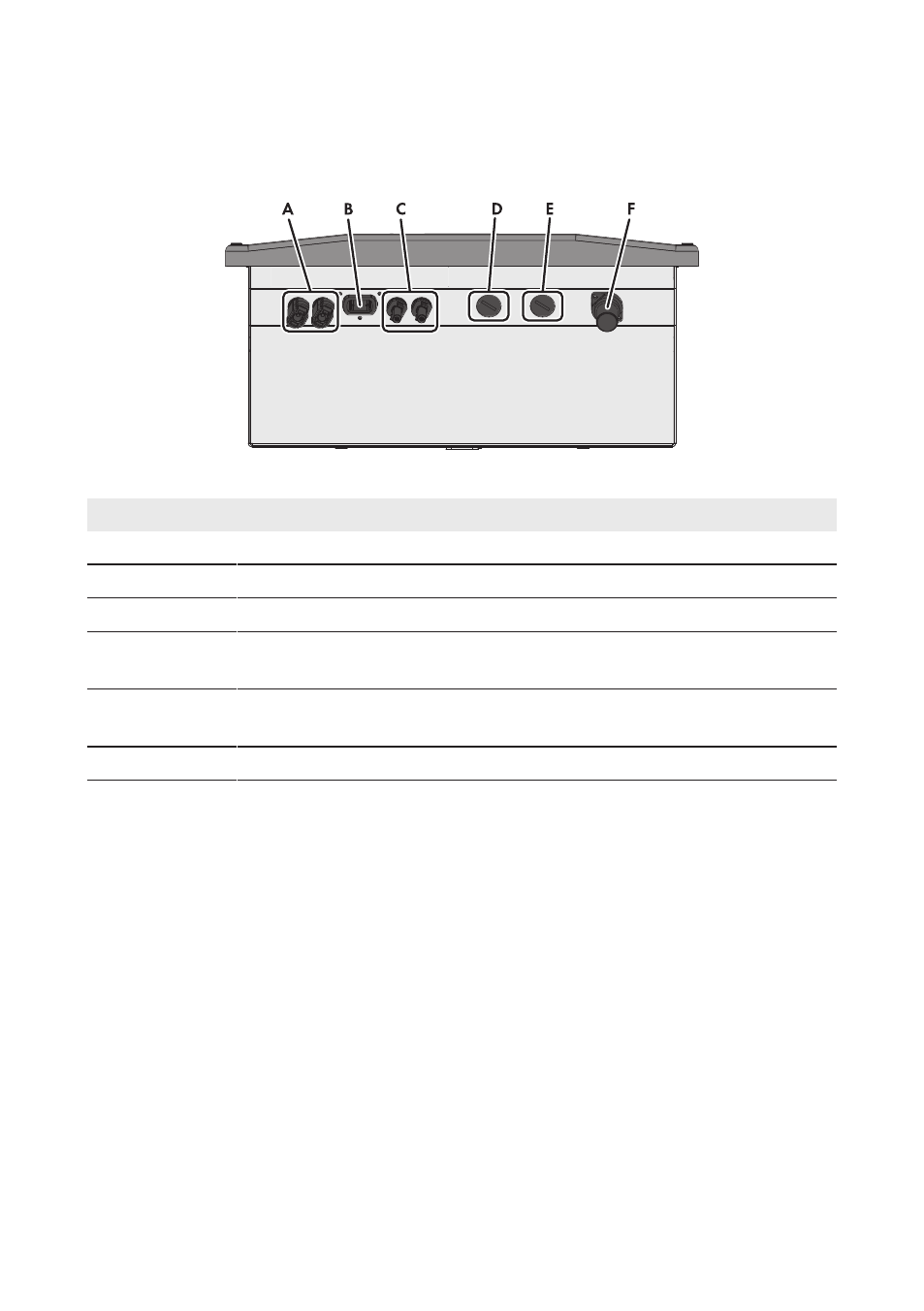

Figure 6 : Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position
Désignation
A
Connecteurs DC positifs*
B
Embase pour l’ESS**
C
Connecteurs DC négatifs*
D
Ouvertures de boîtier avec plot de remplissage pour le câble du relais multi-
fonction
E
Ouverture de boîtier avec plot de remplissage pour les câbles de communica-
tion ou le câble réseau
E
Embase pour la prise femelle AC
* SB 1300TL et SB 1600TL-10 sont équipés de série d’un connecteur DC positif et d’un connecteur DC
négatif
** en option
6 Raccordement électrique
SMA Solar Technology AG
Instructions d’emploi
SB13-21TL-BE-fr-11
24
