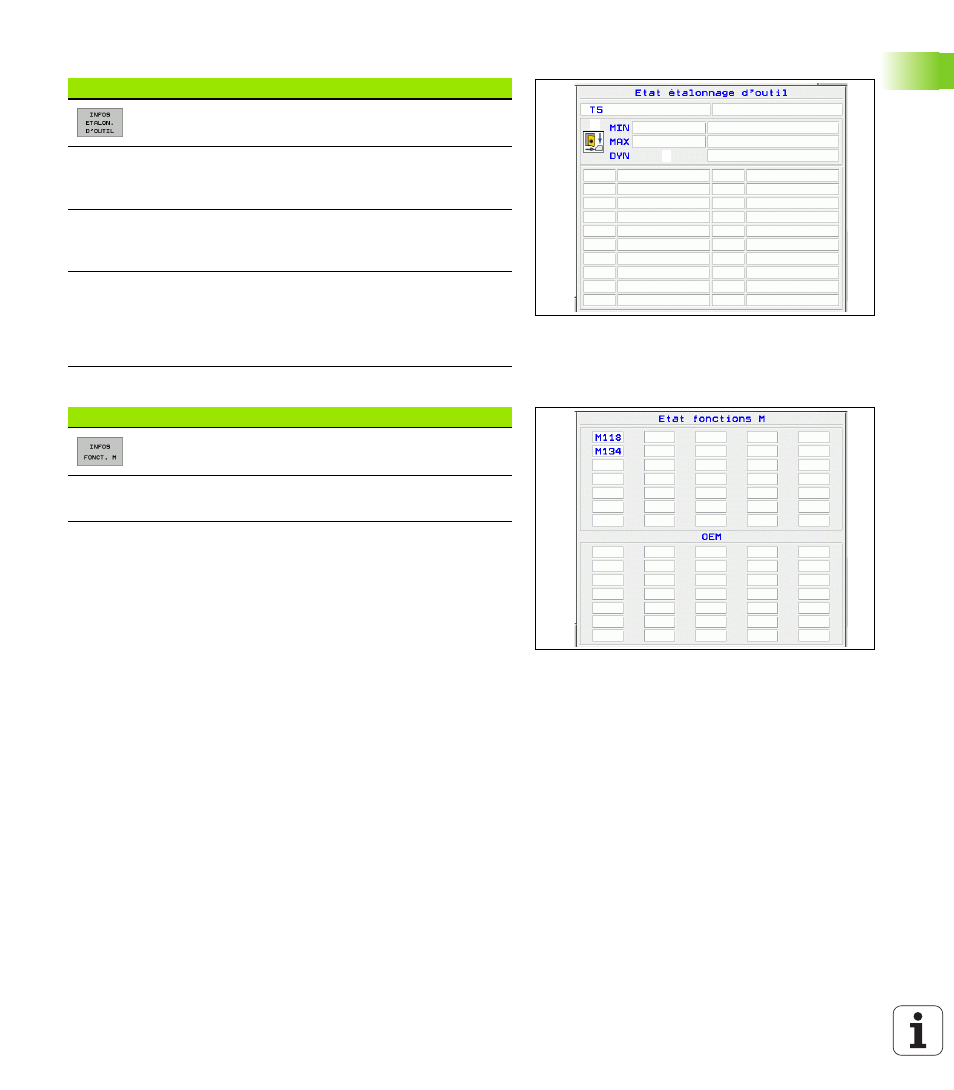

Etalonnage d'outils
Fonctions auxiliaires M actives
Softkey Affectation Signification
1 Numéro de l'outil à étalonner
2 Affichage indiquant si l'étalonnage
porte sur le rayon ou la longueur de
l'outil
3 Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la
mesure avec l'outil en rotation (DYN).
4 Numéro de la dent de l'outil avec sa
valeur de mesure. L'étoile située
derrière la valeur de mesure indique
que la tolérance admissible contenue
dans le tableau d'outils a été dépassée
Softkey Affectation Signification
1 Liste des fonctions M actives ayant
une signification déterminée
2 Liste des fonctions M actives adaptées
par le constructeur de votre machine
