222 6 Programmation: Programmer les contours
6.5 Cont
our
nag
e
s – Coor
données polair
es
Si vous devez usiner plus de 16 rotations

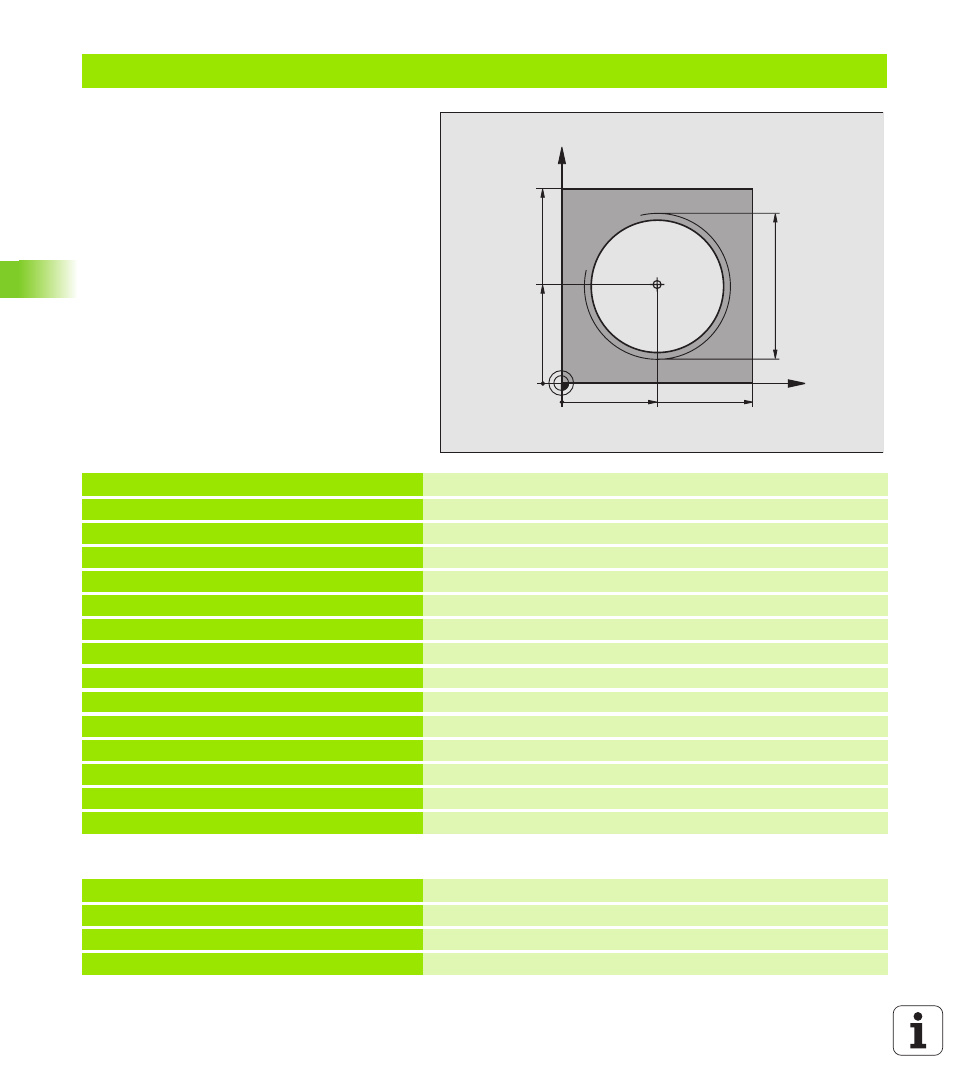

Exemple: Trajectoire hélicoïdale
%HELICE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 * Définition de l'outil
N40 T1 G17 S1400 * Appel d'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 X+50 Y+50 * Pré-positionner l’outil
N70 G29 * Prendre en compte comme pôle la dernière position programmée
N80 G01 Z-12,75 F1000 M3 * Aller à la profondeur d’usinage
N90 G11 G41 R+32 H+180 F250 * Aborder le premier point du contour
N100 G26 R2 * Raccordement
N110 G13 G91 H+3240 Z+13,5 F200 * Parcourir la trajectoire hélicoïdale
N120 G27 R2 F500 * Sortie tangentielle
N170 G01 G40 G90 X+50 Y+50 F1000 * Dégager l’outil, fin du programme
N180 G00 Z+250 M2 *
X
Y
50
50
I,J
100
100
M64 x 1,5
...
N80 G01 Z-12,75 F1000 M3 *
N90 G11 G41 H+180 R+32 F250 *
N100 G26 R2 * Approche tangentielle
