448 9 Programmation: Fonctions spéciales
9.1 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel
1)
9.1 La fonction PLANE: Inclinaison
du plan d'usinage (option de
logiciel 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez
d'une fonction performante vous permettant de définir de diverses
manières des plans d'usinage inclinés.
Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes:
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
Vous ne pouvez réellement mettre en œuvre la fonction
PLANE que sur les machines disposant d'au moins deux
axes inclinés (table ou/et tête).

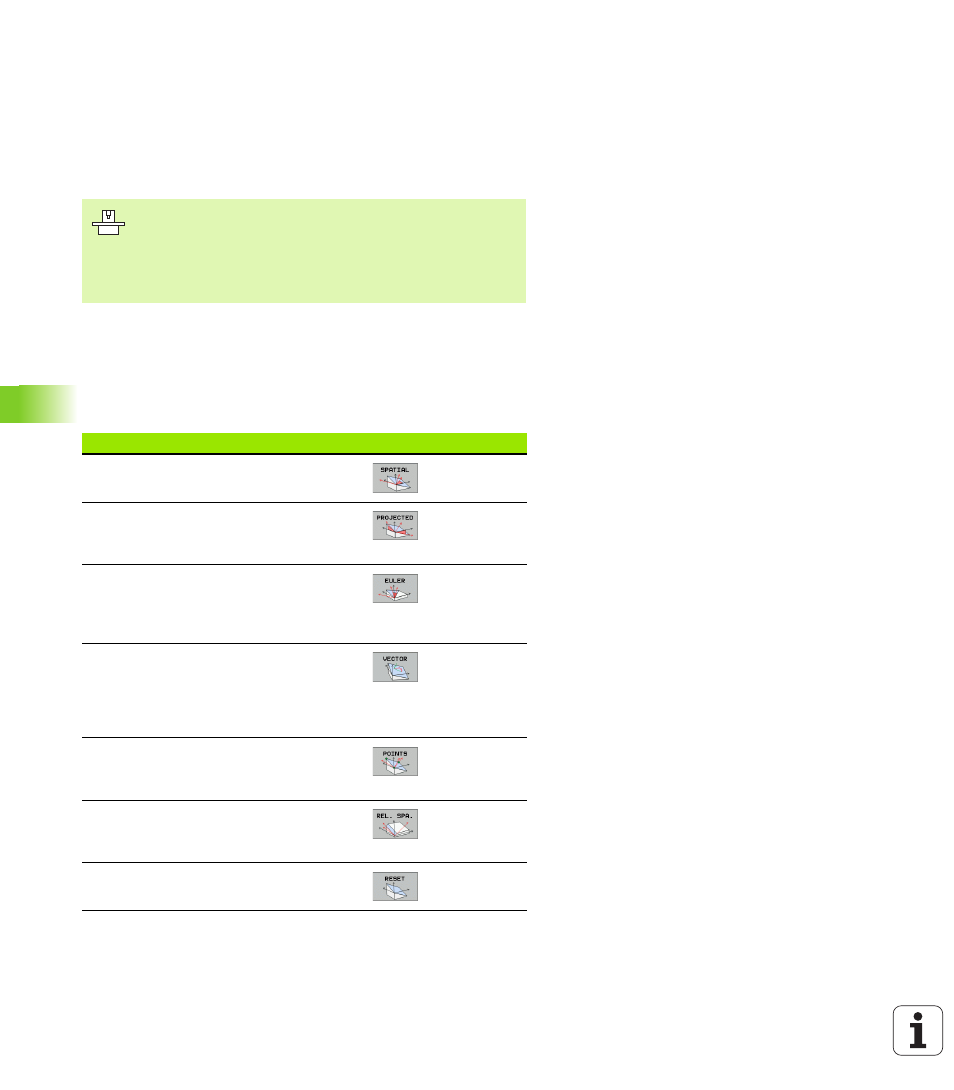

Fonction Paramètres nécessaires Softkey Page
SPATIAL Trois angles dans l'espace
SPA
, SPB, SPC
Page 452
PROJECTED Deux angles de projection
PROPR
et PROMIN ainsi qu'un
angle de rotation ROT
Page 454
EULER Trois angles eulériens
Précession (EULPR),
Nutation (EULNU) et
Rotation (EULROT), Page 456
VECTOR Vecteur de normale pour
définition du plan et
vecteur de base pour
définition du sens de l'axe
X incliné Page 458
POINTS Coordonnées de trois
points quelconques du
plan à incliner Page 460
RELATIV Un seul angle dans
l'espace, agissant de
manière incrémentale Page 462
RESET Annulation de la fonction
PLANE Page 451
