iTNC 530 HEIDENHAIN 47
1
.4 Af
fic
h
ag
es d'état

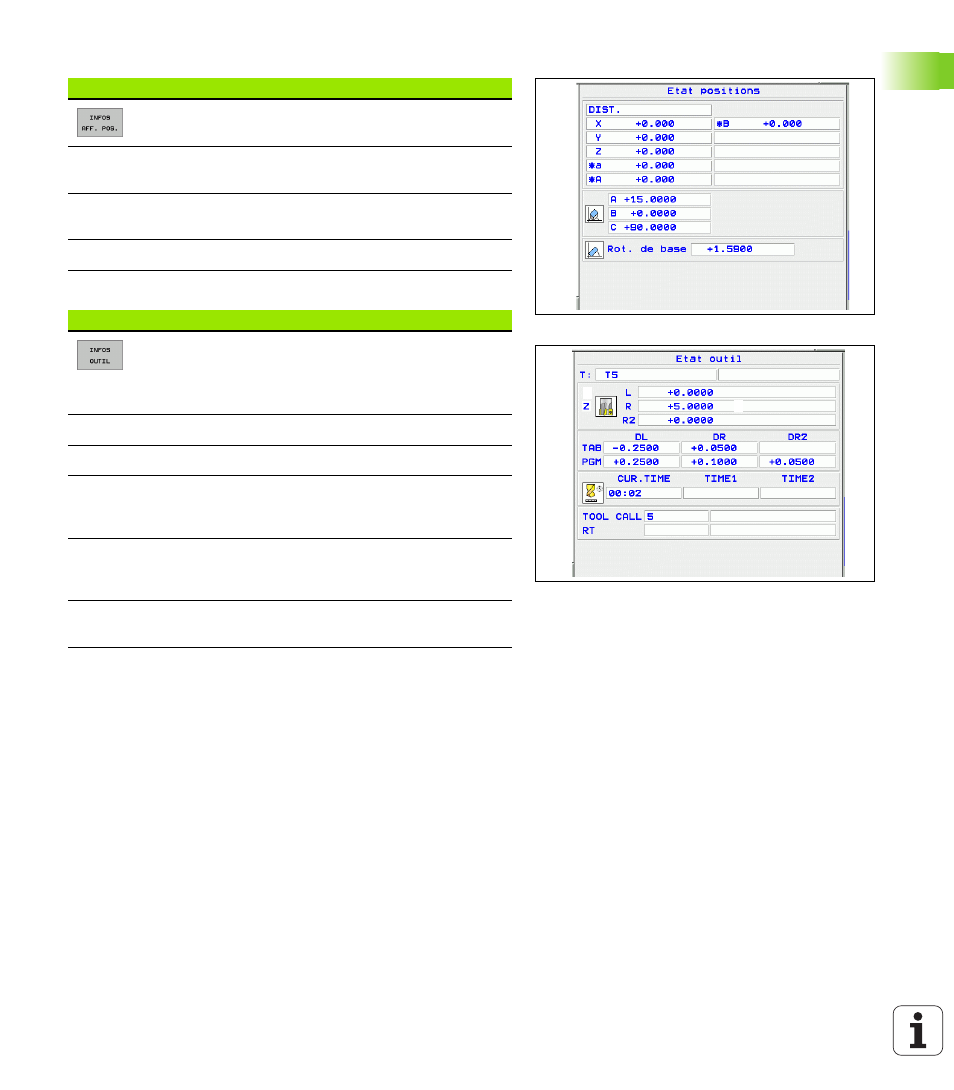

Positions et coordonnées
Informations sur les outils
Softkey Affectation Signification
1 Affichage de positions
2 Type d'affichage de positions, par
exemple, position effective
3 Angle d'inclinaison pour le plan
d'usinage
4 Angle de la rotation de base
Softkey Affectation Signification
1 „ Affichage T: Numéro et nom de
l'outil
„ Affichage RT: Numéro et nom d'un
outil jumeau
2 Axe d'outil
3 Longueur et rayons d'outils
4 Surépaisseurs (valeurs Delta) du TOOL
CALL (PGM) et du tableau d'outils
(TAB)
5 Durée d'utilisation, durée d'utilisation
max. (TIME 1) et durée d'utilisation
max. avec (TIME 2)
6 Affichage de l'outil actif et de l'outil
jumeau (suivant)
4
1
3
2
3
2
5
1
4
6
