Positions absolues et incrémentales de la pièce
Positions absolues de la pièce
Lorsque les coordonnées d’une position se réfèrent au point zéro
(origine) des coordonnées, il s'agit de coordonnées absolues.
Chaque position sur une pièce est définie clairement au moyen de
ses coordonnées absolues.

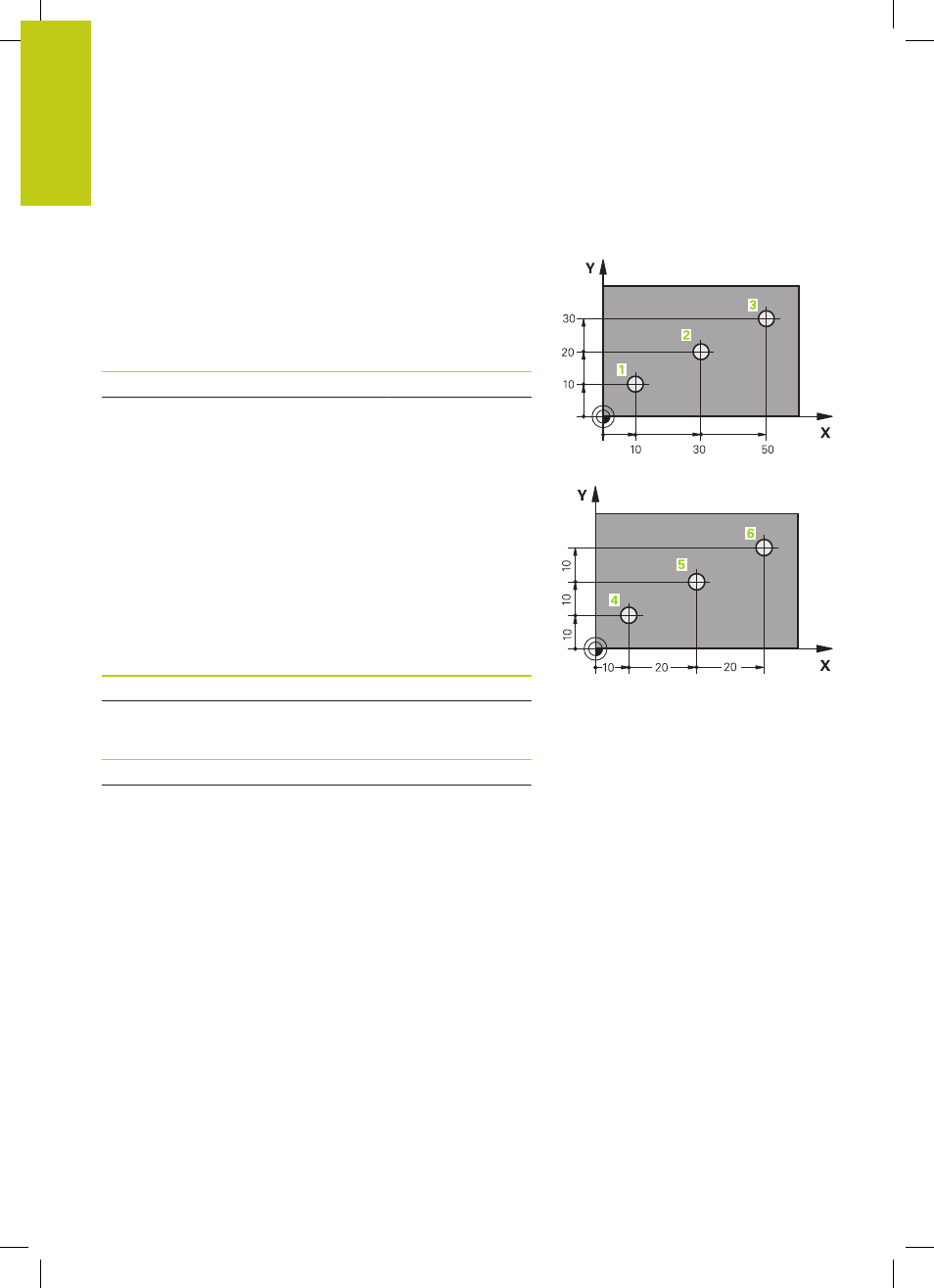

Exemple 1 : trous en coordonnées absolues :
Trou 1 Trou 2 Trou 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
Positions incrémentales de la pièce
Les coordonnées incrémentales se réfèrent à la dernière position
d’outil programmée servant de point zéro (imaginaire) relatif. Lors
de l’élaboration du programme, les coordonnées incrémentales
indiquent ainsi la cote (située entre la dernière position nominale
et la suivante) à laquelle l’outil doit se déplacer. C'est en raison de
cette cotation en chaîne qu'elle est appelée cote incrémentale.
Une cote incrémentale est signalée par un „I“ devant l’axe.
Exemple 2 : trous en coordonnées incrémentales
Coordonnées absolues du trou 4
X = 10 mm
Y = 10 mm
Trou 5 se référant à 4 Trou 6 , par rapport à 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
