Programmer et exécuter des usinages simples 12.1
12
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
315

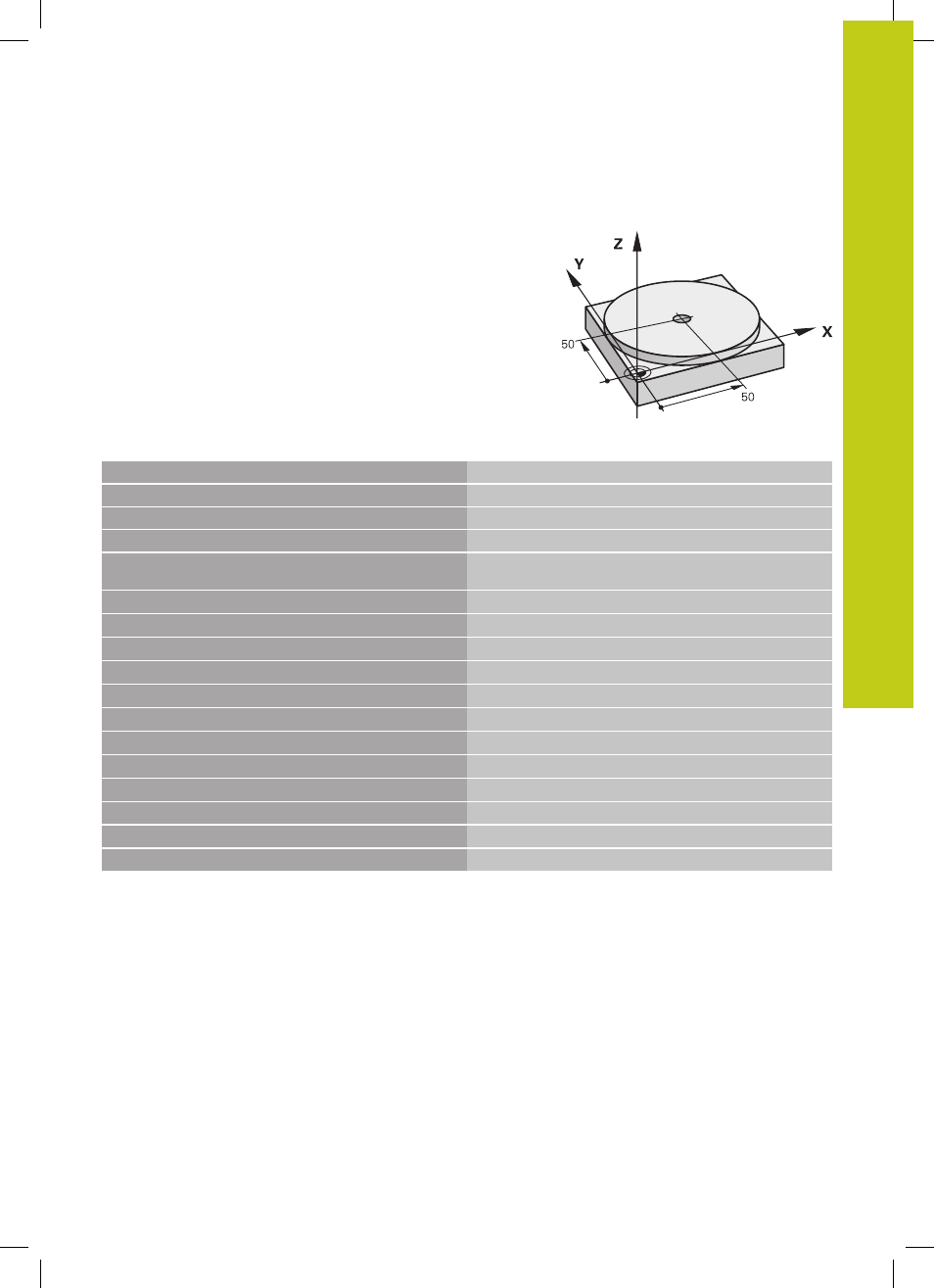

Exemple 1
Perçage sur une pièce unitaire d'un trou de 20 mm de profondeur.
Après avoir fixé et dégauchi la pièce, initialisé le point d'origine,
vous programmez le perçage en quelques lignes, puis vous
l'exécutez immédiatement.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide
de séquences linéaires, puis positionné à une distance d'approche
de 5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle
200 PERCAGE.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Appeler outil : Axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
2 Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
3 Y+50 R0 FMAX M3
Positionner l'outil avec F MAX au-dessus du trou, marche
broche
4 CYCL DEF 200 PERCAGE Définir le cycle PERCAGE
Q200=5 ;DISTANCE D'APPROCHE Distance d'approche de l'outil au-dessus du trou à percer
Q201=-15 ;PROFONDEUR Profondeur de trou (signe = sens d'usinage)
Q206=250 ;AVANCE PLONGÉE PROF. Avance de perçage
Q202=5 ;PROFONDEUR DE PASSE Profondeur de la passe avant retrait
Q210=0 ;TEMPO. EN HAUT Temporisation après chaque dégagement, en sec.
Q203=-10 ;COORD. SURFACE PIÈCE Coordonnée de la surface pièce
Q204=20 ;SAUT DE BRIDE Distance d'approche de l'outil au-dessus du trou à percer
Q211=0,2 ;TEMPO AU FOND Temporisation au fond du trou, en secondes
5 CYCL CALL Appeler le cycle de PERCAGE
6 Z+200 R0 FMAX M2 Dégagement de l'outil
7 END PGM $MDI MM
Fin du programme
Cycle PERCAGE : voir page 397.
