Mode manuel et réglages
11.7 Définition du point d'origine avec palpeur 3D (option de logiciel 17
Touch Probe Functions)
11
310
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

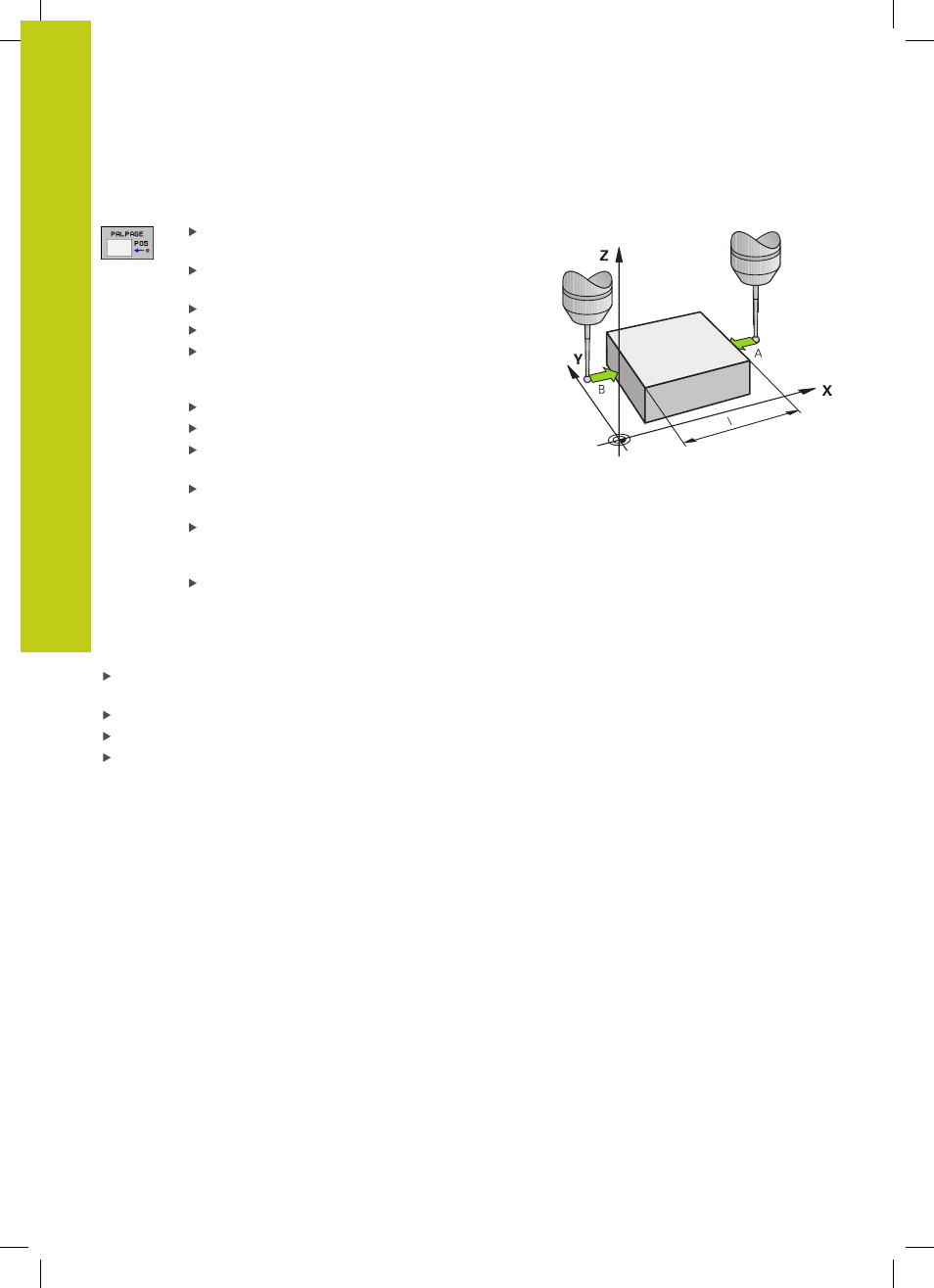

Déterminer les dimensions d’une pièce
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE POS
Positionner le palpeur à proximité du premier point
de palpage A
Sélectionner le sens de palpage par softkey
Palper : Appuyer sur la touche START externe
Noter la valeur affichée comme point d'origine
(seulement si le point d'origine initialisé
précédemment reste actif)
Point de d'origine : Entrer "0"
Quitter le dialogue : Appuyer sur la touche
END
Sélectionner à nouveau la fonction de palpage :
Appuyer sur la softkey
PALPAGE POS
Positionner le palpeur à proximité du deuxième
point de palpage B
Sélectionner le sens de palpage par softkey:
Même axe, mais sens inverse de celui du premier
palpage
Palper : Appuyer sur la touche START externe
Dans l'affichage Point d'origine est indiquée la distance entre les
deux points situés sur l’axe de coordonnées.
Réinitialiser l’affichage de position aux valeurs précédant la mesure de longueur
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE POS
Palper une nouvelle fois le premier point de palpage
Initialiser le point d'origine à la valeur notée
Quitter le dialogue : appuyer sur la touche
END
