Programmation : paramètres Q
8.3 Définir des contours avec des fonctions mathématiques
8
196
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
8.3 Définir des contours avec des
fonctions mathématiques
Application
Grâce aux paramètres Q, vous pouvez programmer des fonctions
mathématiques de base dans le programme d'usinage :
Sélectionner la fonction de paramètres Q : appuyer sur la touche
Q (dans le champ de saisie à droite). La barre de softkeys affiche
les fonctions des paramètres Q
Sélectionner les fonctions mathématiques de base : appuyer
sur la softkey
ARITHM. DE BASE. La TNC affiche les softkeys
suivantes :

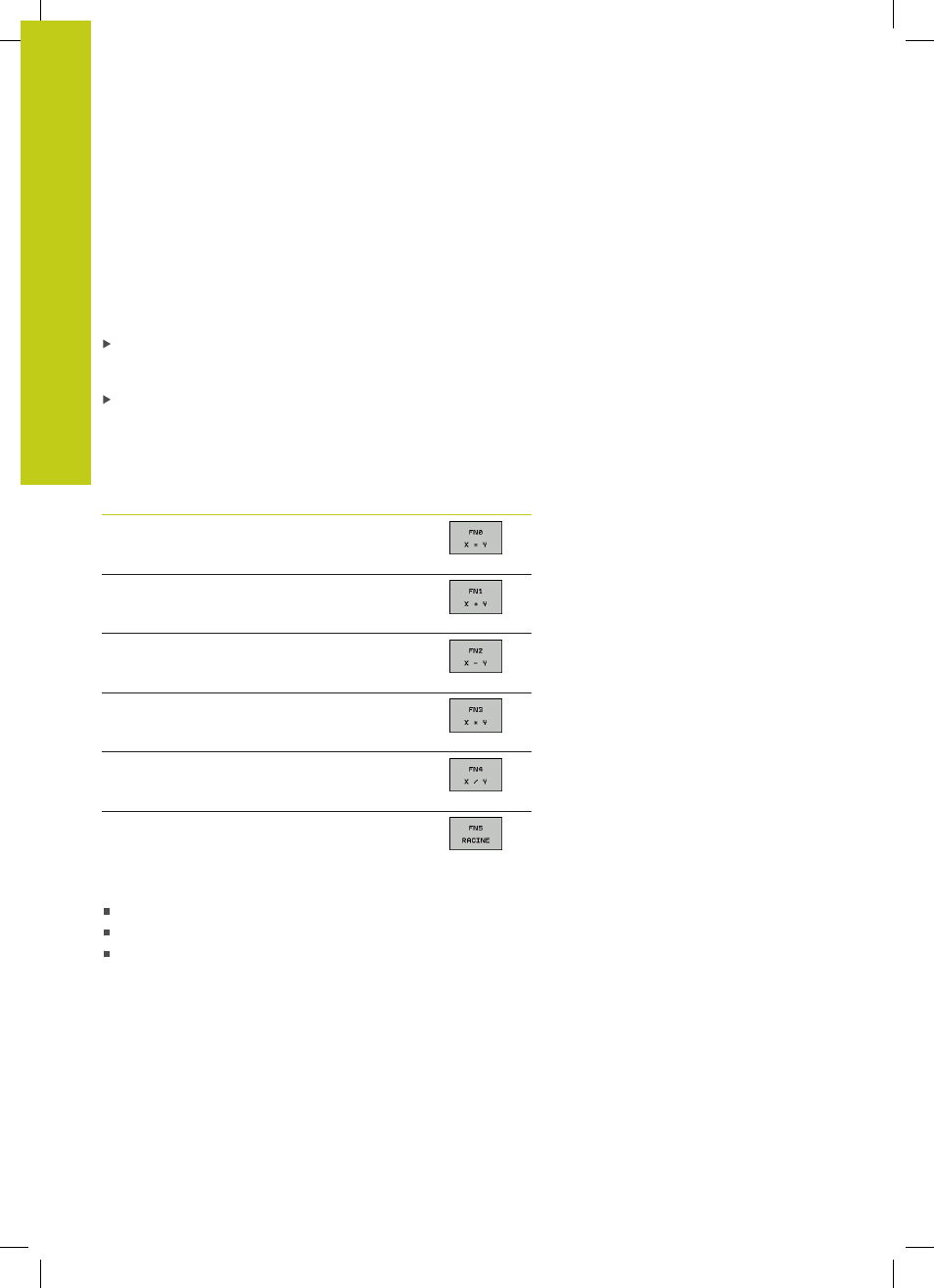

Résumé
Fonction Softkey
FN 0: AFFECTATION
par ex.
FN 0: Q5 = +60
Affecter directement la valeur
FN 1: ADDITION
par ex.
FN 1: Q1 = -Q2 + -5
Faire la somme de deux valeurs et affecter
FN 2: SOUSTRACTION
par ex.
FN 2: Q1 = +10 - +5
Faire la différence de deux valeurs et affecter
FN 3: MULTIPLICATION
par ex.
FN 3: Q2 = +3 * +3
Faire le produit de deux valeurs et affecter
FN 4
D04 : DIVISION par ex. FN 4: Q4 = +8 DIV
+Q2 Former le quotient à partir de deux valeurs et
affecter
interdiction : Division par 0 !
FN 5: RACINE par ex. FN 5: Q20 = SQRT 4 Extraire
la racine d'un nombre et affecter :
Interdiction :
Racine d'une valeur négative !
A droite du signe „=“, vous pouvez introduire :
deux nombres
deux paramètres Q
un nombre et un paramètre Q
Vous pouvez prévoir les signes de voter choix pour les paramètres
Q et les valeurs numériques contenues dans les équations.
