Premier pas avec la TNC 128
1.3 Programmer la première pièce
1
48
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

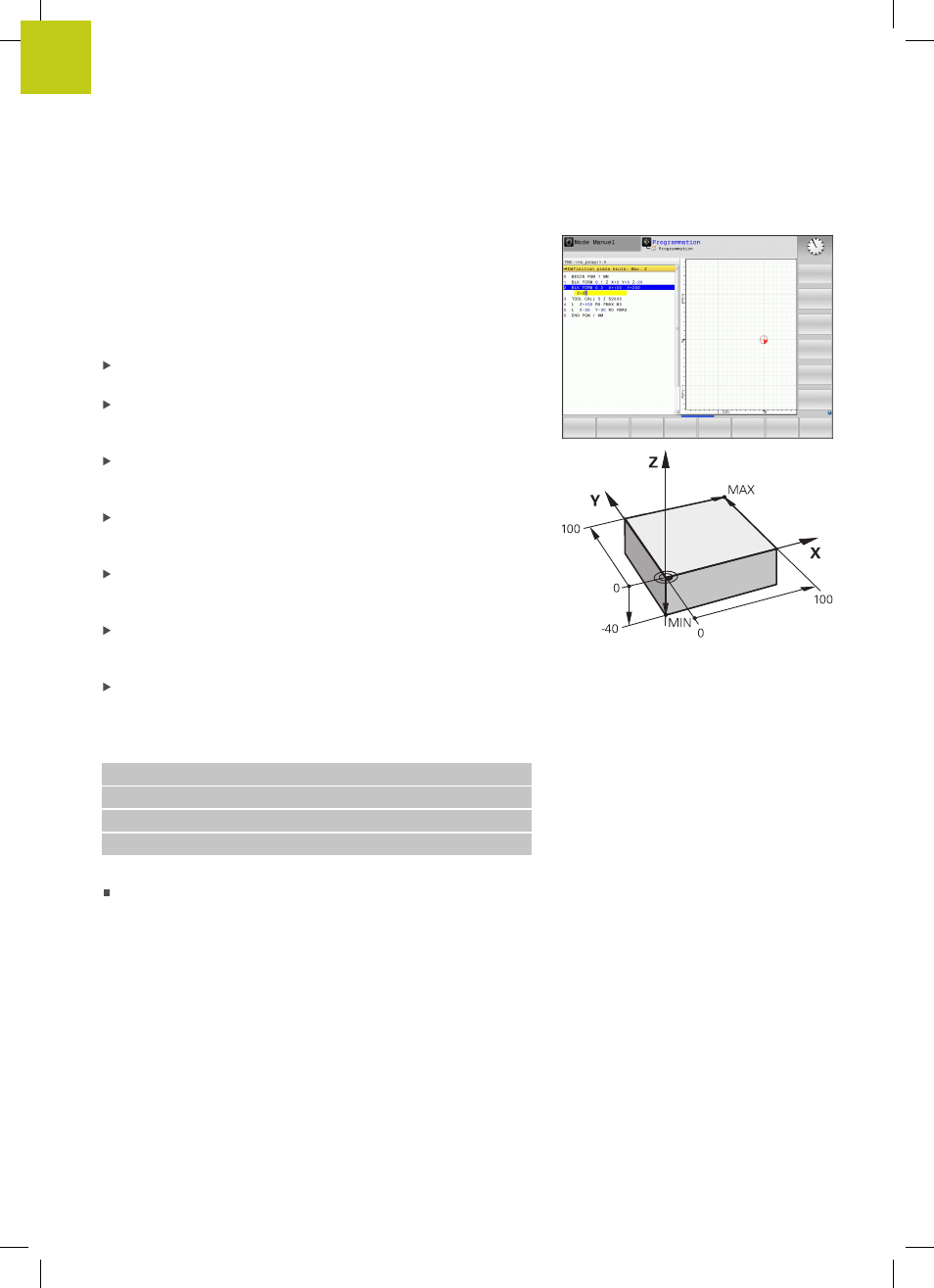

Définir une pièce brute
Une fois un nouveau programme ouvert, vous pouvez définir
une pièce brute. Par exemple, un parallélépipède se définit en
indiquant les points MIN et MAX qui se réfèrent au point d'origine
sélectionné.
Une fois que vous avez sélectionné la forme de la pièce brute,
la TNC déduit automatiquement la définition de la pièce brute et
interroge les données requises pour la pièce brute :
Plan d'usinage dans graphique : XY ? : introduire l'axe de travail
de la broche. Z est défini par défaut, valider avec la touche
ENT
Définition du brut : minimum X : introduire la plus petite
coordonnée X du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Définition du brut : minimum Y : introduire la plus petite
coordonnée Y du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Définition du brut : minimum Z : introduire la plus petite
coordonnée Z du brut par rapport au point d'origine, p. ex. -40 ,
puis valider avec la touche
ENT
Définition du brut : maximum X : introduire la plus grande
coordonnée X du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche
ENT
Définition du brut : maximum Y : introduire la plus grande
coordonnée Y du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche
ENT
Définition du brut : maximum Z : introduire la plus grande
coordonnée Z du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Exemple de séquences CN
0 BEGIN PGM NOUVEAU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUVEAU MM
Informations détaillées sur ce sujet
Définir une pièce brute : page 88
