MANUALplus 4110 HEIDENHAIN 51
3.4 Configur
ation de la mac
h
ine

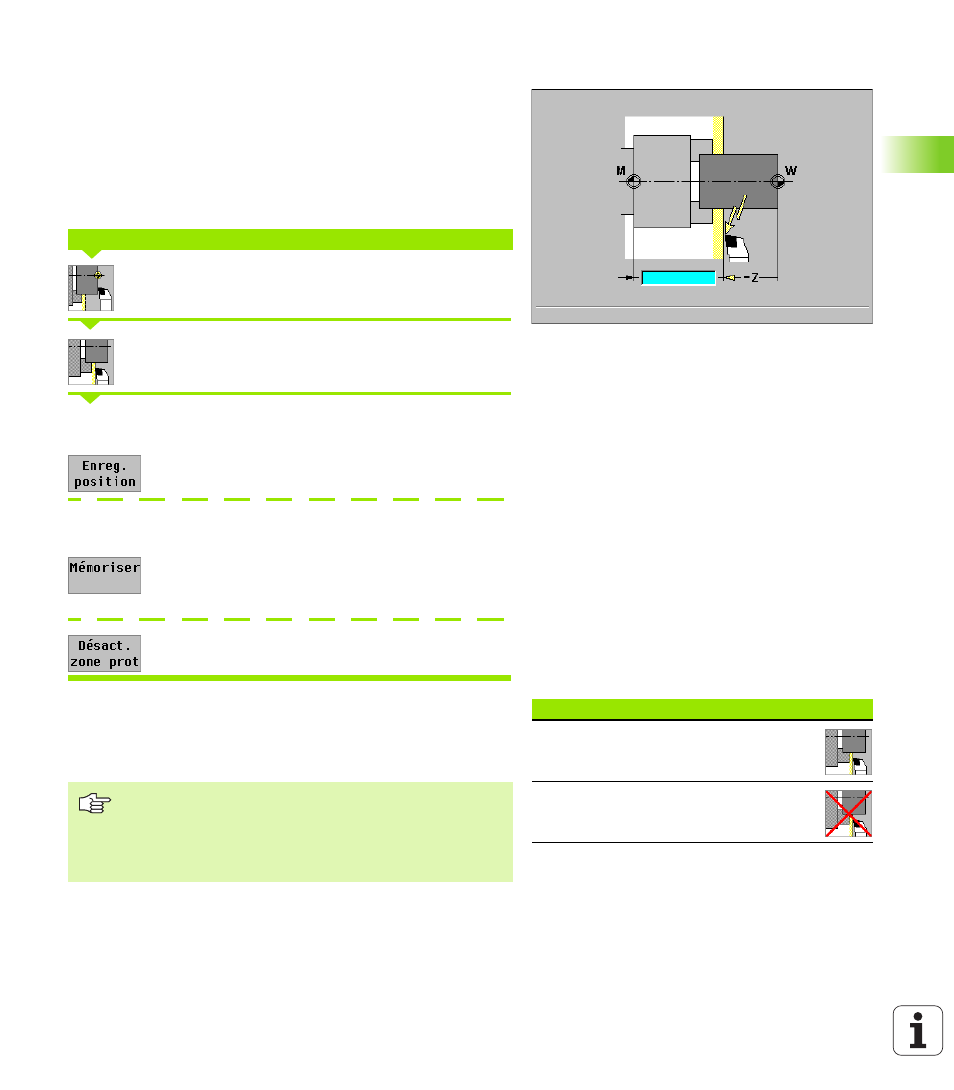

Initialisation de la zone protégée
Pour chaque déplacement, la MANUALplus vérifie si la „zone
protégée“ sera violée (dans le sens –Z). Dans ce cas, le déplacement
est stoppé et un message d'erreur est émis.
La figure d'aide affiche la configuration en cours de la zone protégée:
„ Distance point zéro machine – zone protégée
„ „–99999.000“ signifie: La zone protégée (dans le sens –Z) ne sera
pas surveillée
Sélectionner „Configurer“
Sélectionner „Régler zone protégée“
A l'aide des touches jog ou de la manivelle, se déplacer à la „zone
protégée“
définit cette position comme zone protégée
Introduire la position de la zone protégée se référant au point zéro
pièce (champ: „Coordonnée point de mesure –Z“)
enregistre la position introduite comme zone
protégée
Désactiver la surveillance de la zone protégée
Affichage de l'état de la zone protégée
L'élément d'affichage 9 de l'affichage de la machine représente l'état
actuel de la surveillance de la zone protégée (cf.“Paramètres de
configuration” à la page 435 – paramètre-commande 301).
Initialisation zone protégée/désactivation surveillance
Etat de la zone protégée Symbole
Surveillance zone protégée active
Surveillance zone protégée inactive „ Si la fenêtre d'introduction „Régler zone protégée“ est
ouverte, la surveillance de la zone protégée est inactive.
„ En programmation DIN, vous pouvez désactiver avec
M417 la surveillance de la zone protégée et la réactiver
avec M418
