4 Programmation des cycles
4.4 Cy
cles Multipasses
T Numéro d'outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
I, K Surépaisseur X, Z
A l'aide des paramètres facultatifs suivants, vous définissez:
W: Biseau en fin de contour
R:
Arrondi (aux deux angles du creux du contour)
B1: Chanfrein/arrondi en début du contour
B2: Chanfrein/arrondi en fin de contour

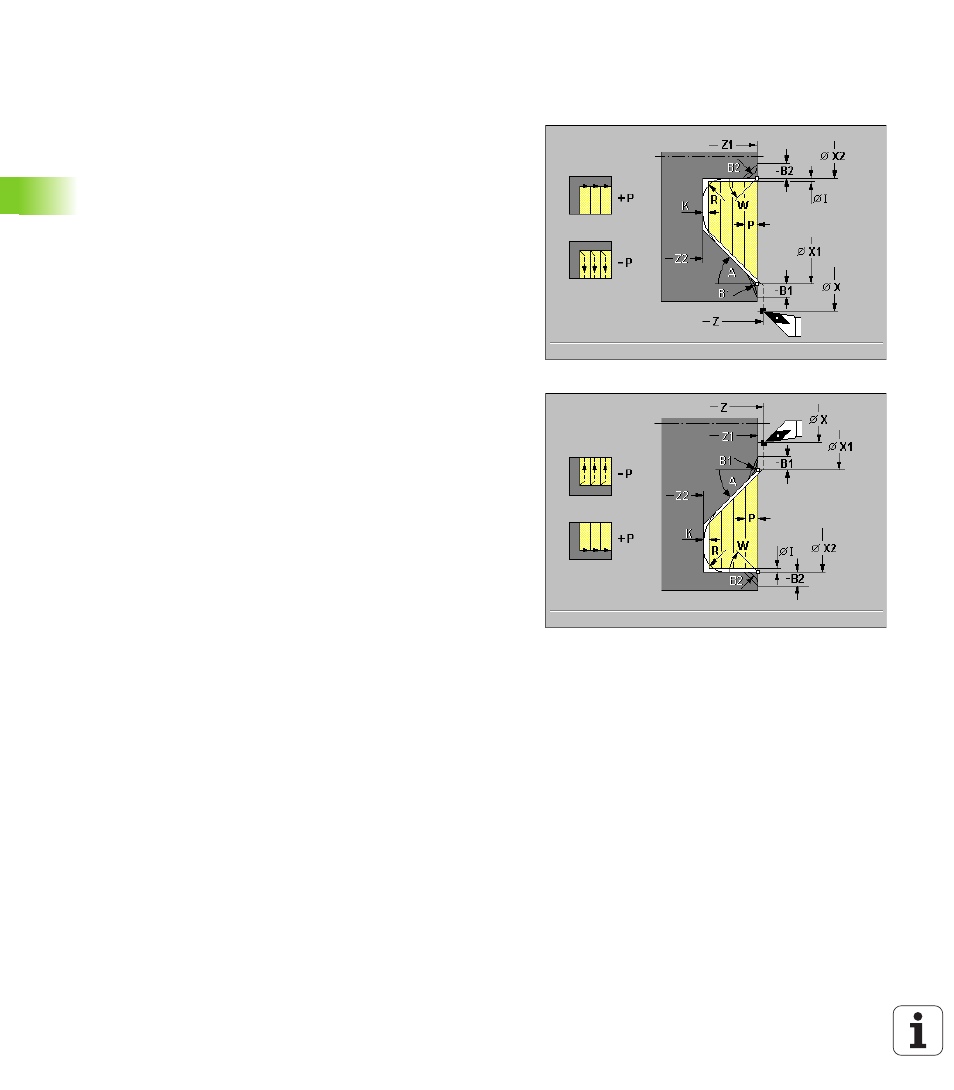

Exécution du cycle
1
calcul de la répartition des passes (passe)
2
plongée paraxiale à partir de „X, Z“ pour la première passe
3
plongée avec avance réduite dans l'„angle de plongée A“
4
déplacement selon l'avance d'usinage jusqu’au „point final Z2“ ou
jusqu’au „point final X2“ ou jusqu’à un élément de contour
facultatif
5
dépend du signe de „P“:
P>0: Usine le long du contour
P<0: Outil relevé à 45°
6
l'outil est rétracté et plonge à nouveau pour usiner la passe
suivante
7
répétition de 3...6 jusqu'à ce que le „point final X2“ ou le „point
final Z2“ soit atteint
8
retour par un déplacement paraxial jusqu’au point de départ
