186 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Exemples pour les cycles de filetage et de
dégagements

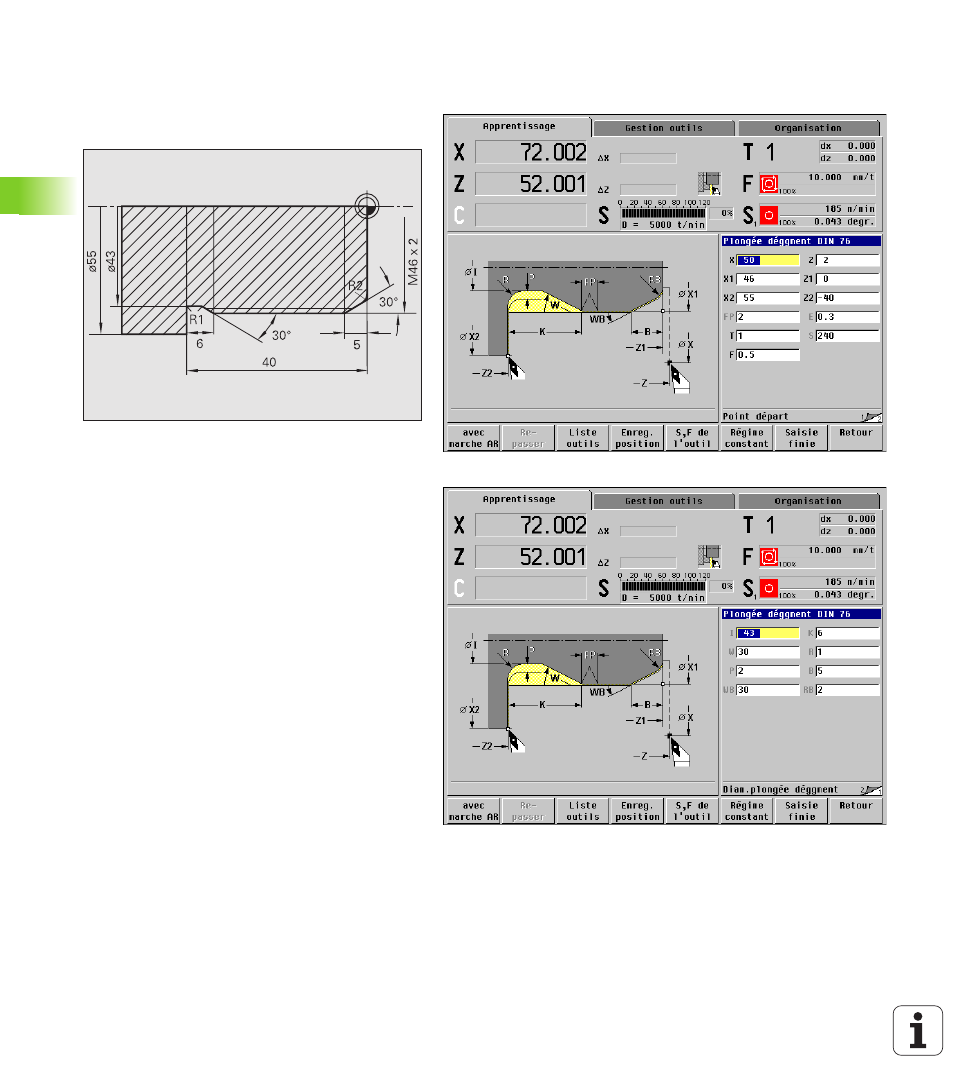

Filet externe et dégagement de filetage
L'usinage est réalisé en deux étapes. Le
„dégagement de filetage DIN 76“ réalise le
dégagement et l'attaque du filet. Le „cycle de
filetage“ usine ensuite le filet.
1ère étape
Programmation des paramètres pour le dégagement
et l'attaque de filet dans deux fenêtres (figures de
droite).
Données d'outils
„ Outil de tournage (pour usinage externe)
„ WO = 1 – Orientation d'outil
„ A = 93° – Angle de réglage
„ B = 55° – Angle de pointe
