26 1 Introduction et principes de base
1
.4 Désignation des ax
es et système de coor
données

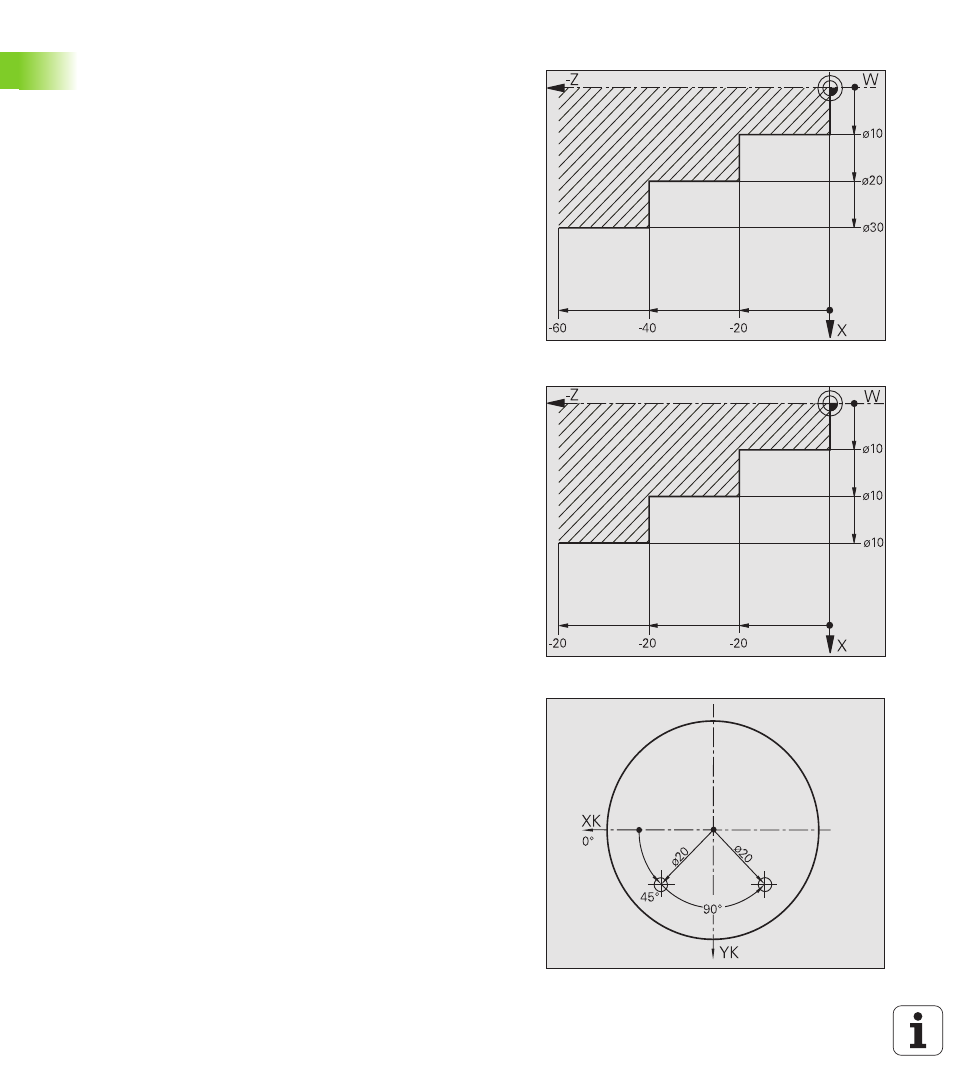

Coordonnées absolues
Si les coordonnées d'une position se réfèrent au point zéro pièce, il
s'agit de coordonnées absolues. Chaque position sur une pièce est
définie clairement par ses coordonnées absolues (fig. en haut et à
droite).
Coordonnées incrémentales
Les coordonnées incrémentales se réfèrent à la dernière position
programmée. Les coordonnées incrémentales indiquent la cote située
entre la dernière position et la suivante. Chaque position sur une pièce
est définie clairement par ses coordonnées incrémentales (fig. de
droite, au centre).
Coordonnées polaires
Les données de positions sur la face frontale et sur le pourtour
peuvent être indiquées soit en coordonnées cartésiennes, soit en
coordonnées polaires.
Avec une cotation en coordonnées polaires, une position sur la pièce
est définie clairement par indication du diamètre et de l'angle (fig. en
bas et à droite).
