374 6 Programmation DIN
6.21 Usinag
e sur le pour
tour
Arc de cercle sur le pourtour G112/G113
Commande de géométrie: G112/G113 définit un arc de cercle sur un
contour situé sur le pourtour.
Commande d'usinage: L'outil se déplace selon l'avance d'usinage en
suivant une trajectoire circulaire jusqu'au „point final“.

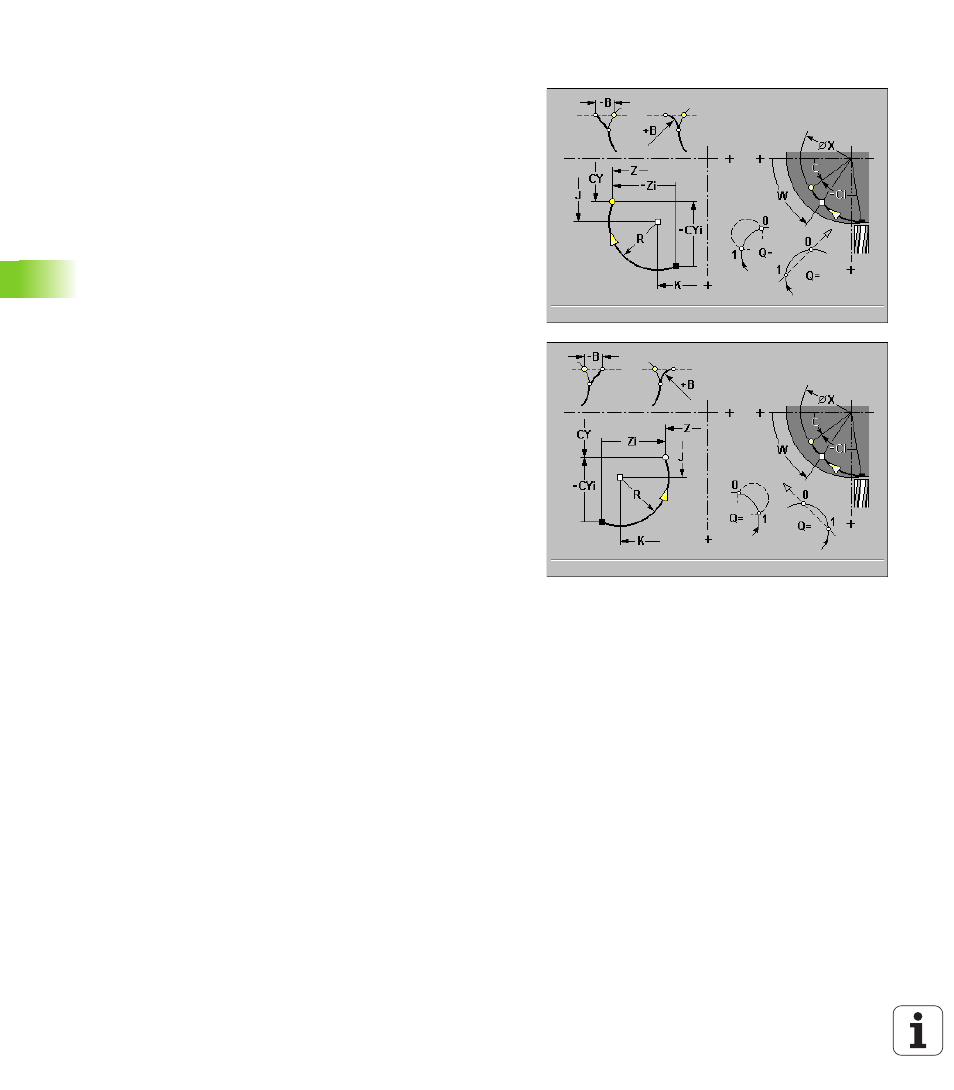

Sens de rotation: Cf. figure d'aide.
Paramètres
 Z Point final (par défaut: Position effective en Z)
 C Angle final – Direction angulaire: Cf. figure d'aide
 CY Point final comme cote de segment (référence: diamètre de
référence G120)
 R Rayon
 K Centre
 J Centre comme cote de segment (référence: déroulé du pourtour
avec diamètre de référence G120)
 W Centre: Angle au centre – Direction angulaire: Cf. figure d'aide
 Q Point d'intersection (par défaut: Q=0): Si deux possibilités de
solution sont proposées lors du calcul du point final, „Q“ définit le
point final.
 B Chanfrein/arrondi : Transition vers l'élément de contour suivant.
Programmez le point final théorique de l'élément de contour si vous
indiquez un chanfrein/arrondi.
„ B: Aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 X Point final: de la passe (cote de diamètre) – (par défaut: Position
effective en X)
