Configurer l'affichage
Dans le masque d'introduction CONFIGURER L'AFFICHAGE, indiquez
les axes à afficher et l'ordre chronologique dans lequel ils doivent
l'être. Pour l'affichage POS, vous pouvez créer une configuration ou
bien deux configurations indépendantes.
8
Avec la softkey AXE SUIVANT, feuilletez parmi les axes existants.
8 Appuyez sur la touche CE si vous désirez désactiver l'affichage des
axes.
8 Pour fermer le masque d'introduction, appuyez sur la softkey
ANNULER
ou sur la softkey VALIDER.
8 La configuration-usine par défaut de l'affichage POS 1 est la
suivante: 1er axe = X, 2ème axe = Y et 3ème axe = Z. Les 4ème,
5ème et 6ème axes sont sur DESAC. L'affichage POS 2 est
configuré par défaut avec tous les axes mis sur DESAC..
8 Si vous avez créé une deuxième configuration de l'affichage, vous
pouvez commuter avec la softkey VUE () entre l'affichage POS 1 et
l'affichage POS 2. La configuration actuelle est indiquée sur la
softkey. Lorsque vous mettez le POSITIP 880 sous tension, celui-ci
affiche automatiquement l'affichage POS 1.
Facteur échelle
Le facteur échelle permet de réduire ou d'agrandir la taille de la pièce
programmée. Les valeurs affichées sont multipliées par le facteur
échelle. Ceci n'a aucune répercussion sur le décalage du rayon d'outil.
L'utilisation du facteur échelle 1,0 créé une pièce dont la taille est
identique à celle du plan. Cf. fig. I.65.
8
A l'aide des touches numériques, introduire un nombre supérieur à
zéro. Ce nombre peut être compris entre 0,1000 et 10,000.
8 Les configurations du facteur échelle sont préservées après la mise
hors tension du POSITIP 880. Lorsque vous démarrez le POSITIP
880 pour la première fois après qu'il vous a été livré, l'écran affiche
par défaut la valeur 1,0000 et le facteur échelle est désactivé.
8 Si vous configurez un facteur échelle différent de 1, l'écran indique
derrière les axes affichés le symbole du facteur échelle.

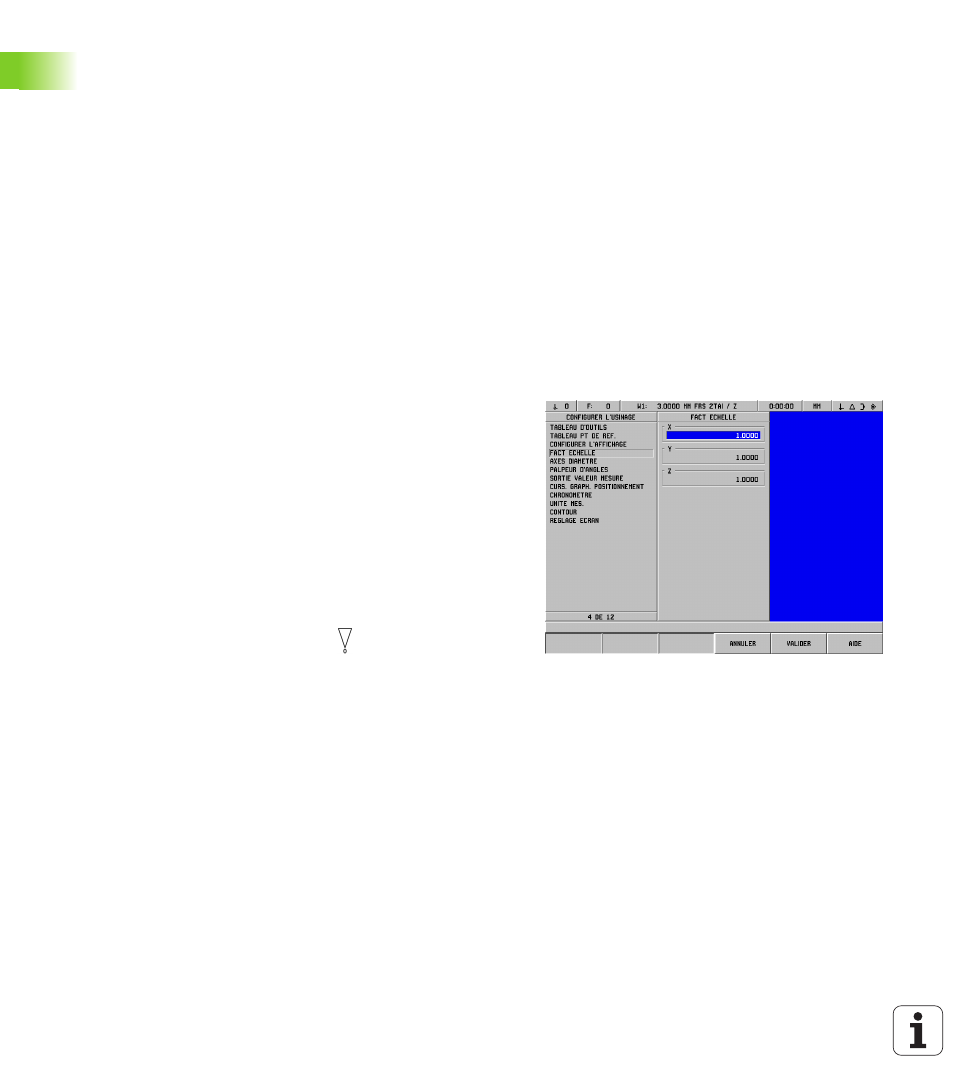

fig. I.65 Facteur échelle
