Décalage d'outil
Le POSITIP 880 peut enregistrer le décalage de 99 outils. Si vous
modifiez une pièce et définissez un nouveau point de référence, tous
les outils se réfèrent alors automatiquement à ce nouveau point de
référence.
Avant d'installer un outil, vous devez introduire son décalage (position
de la pointe de l'outil) dans le POSITIP 880. Pour introduire le décalage
de l'outil, vous disposez des fonctions INIT./OUTIL ou NOTE/INIT..
Vous pouvez aussi déterminer le décalage de l'outil avec un dispositif
de pré-réglage d'outils. Vous trouverez d'autes informations relatives
à l'introduction du décalage d'outil au chapitre décrivant le tableau
d'outils.
Vous disposez des softkeys INIT./OUTIL et NOTE/INIT. en mode de
fonctionnement VALEUR EFFECTIVE. La section suivante indique
comment introduire le décalage d'outil avec les fonctions INIT./OUTIL
et NOTE/INIT..
Introduire le décalage d'outil avec INIT./OUTIL
La fonction INIT./OUTIL vous est proposée pour introduire le décalage
d'outil lorsque le diamètre de la pièce vous est connu.

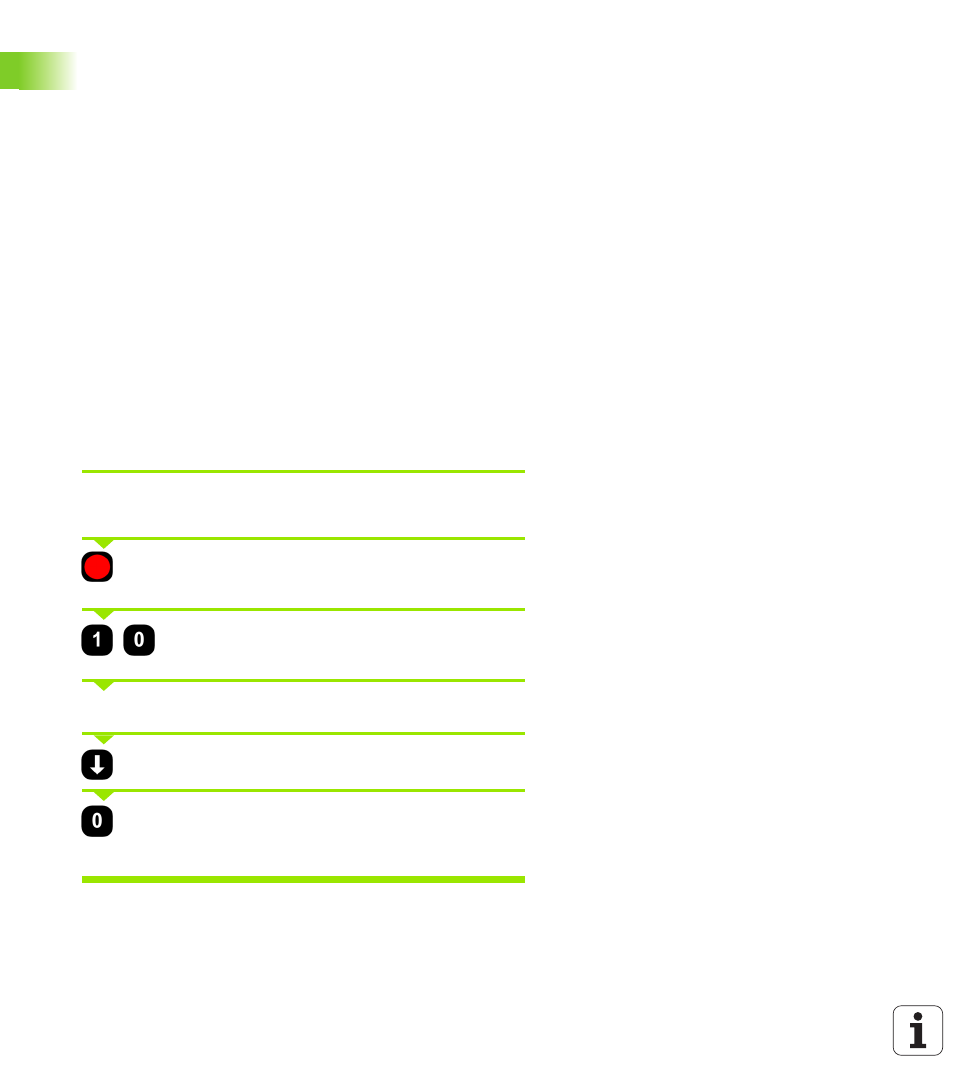

Exemple: Introduire les données de l'outil lorsque le diamètre de
la pièce est connu
Tourner le premier diamètre en X de la pièce avec
diamètre connu.
Appuyez sur la touche d'axe ( X) ou sur la softkey
INIT. OUTIL
.
Introduire la position de la pointe de l'outil,
par ex. X = 10 mm. Valider avec ENT.
Affleurer la surface frontale de la pièce.
Sélectionner l'axe (Z).
Remettre à zéro l'affichage de position pour la pointe
de l'outil, Z = 0. Valider l'introduction avec ENT, et
appuyer ensuite sur VALIDER.
Le POSITIP 880 enregistre les données de l'outil sous le numéro
d'outil contenu dans le tableau d'outils. Vous initialisez les données
des autres outils tel que décrit ci-dessus.
