POSITIP 880
67
I – 6 La pr
ogr
ammation du POSITIP
8
80
Introduire le rayon désiré.
Appuyer sur la softkey ARC< 180°. Valider avec
ENT
.
Introduire le sens de l'arc de cercle. Valider avec ENT.
Introduire le décalage d'outil. Valider avec ENT.
Appuyer sur VALIDER.
Rayon de transition
Un rayon de transition est un arrondi en forme d'arc de cercle qui relie
deux séquences adjacentes d'un programme. Les deux séquences
peuvent définir deux droites, deux arcs de cercle ou bien encore une
droite et un arc de cercle. Le POSITIP 880 calcule la position du rayon
de manière à assurer une transition douce de la séquence précédente
à la séquence suivante. Les deux séquences n'ont pas forcément
besoin de former une intersection ou de se toucher. Mais si elles ne
se touchent pas, le rayon de transition doit alors être suffisamment
long pour pouvoir les relier. Un rayon de transition peut être défini en
tant qu'arc de cercle standard ou arc de cercle inversé. Un rayon de
transition ne peut pas être exécuté sous la forme d'un cycle
indépendant. Cf. fig. I.53 illustrant graphiquement les différents
rayons de transition.
Dans un programme, un rayon de transition relie généralement la
séquence précédente à la séquence suivante pour former un contour
continu. Mais un rayon de transition peut aussi être utilisé pour relier
la séquence précédente à la première séquence d'un contour continu.
Si vous désirez fermer un contour en utilisant un rayon de transition,
introduisez le rayon de l'arc de cercle de transition et appuyez sur la
softkey FERMER CONTOUR. Cf. fig. I.52.
RAYON
SENS
DÉCALAGE OUTIL

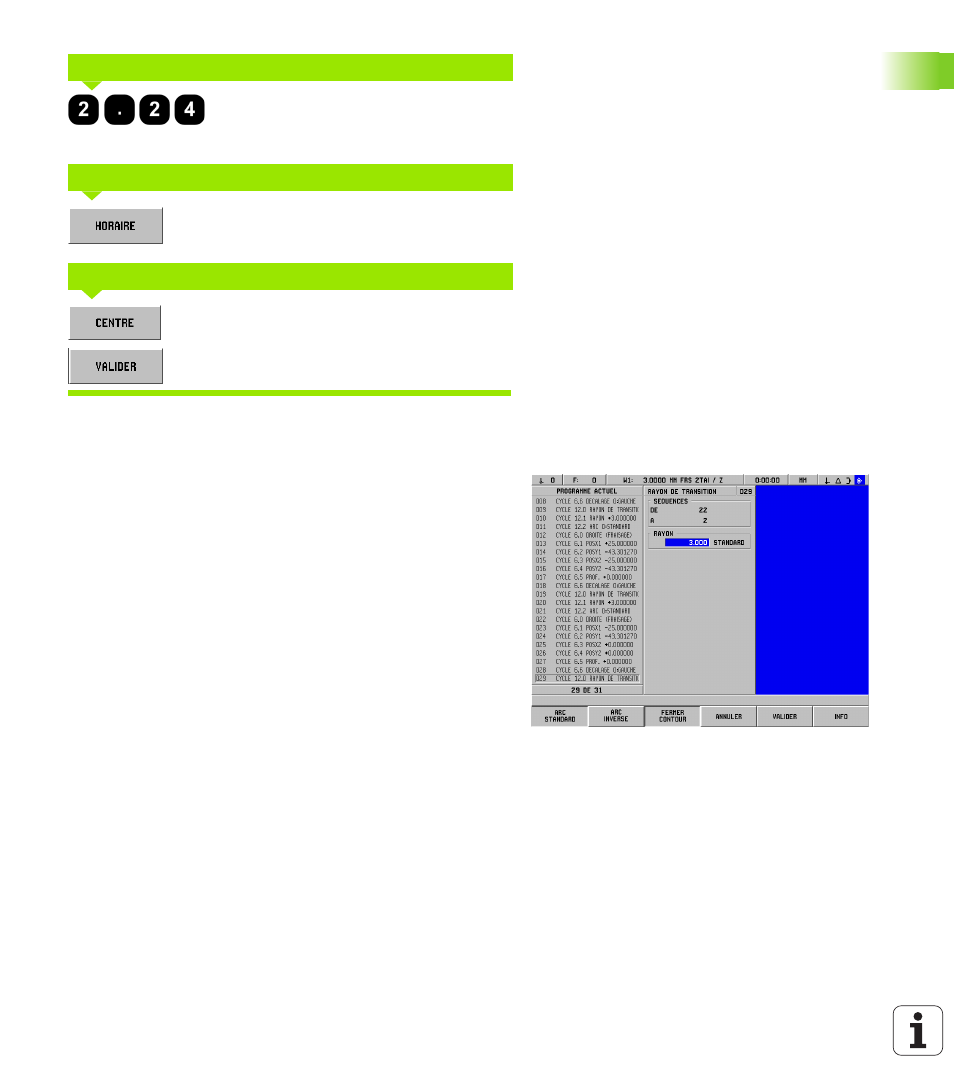

fig. I.52 Paramètres d'introduction pour un rayon de
transition
