POSITIP 880
85
I – 7 Exécut
er les pr
ogr
ammes
Contours
La trajectoire de l'outil est représentée pour les droites et les arcs de
cercle. La trajectoire d'outil tient compte du décalage défini dans le
programme.
Une bande de tolérance est située des deux côtés de la trajectoire
d'outil. Vous initialisez le paramètre de la bande de tolérance dans le
menu CONFIGURER USINAGE. L'écart entre la trajectoire d'outil et la
bande de tolérance correspond à l'écart admissible par rapport à la
trajectoire d'outil. La bande de tolérance interne est représentée en
rouge. La bande de tolérance externe est en vert.
Positions et motifs de trous
Pour les positions et motifs de trous, la position ou le centre d'un trou
sont représentés sous la forme d'une croisée de fils.
La bande de tolérance est affichée par un cercle autour de la position/
du trou. Si le centre du symbole d'outil est dans ce cercle, l'usinage
est dans la bande de tolérance.
Fenêtre avec la représentation de la pièce dans son entier
La fenêtre qui représente la pièce est destinée au positionnement
relativement grossier. Il affiche l'outil par rapport à la pièce complète.
L'échelle est telle que la fenêtre puisse afficher la pièce complète
entourée d'une petite zone tampon.
La pièce reste immobile pendant la simulation graphique. Le symbole
de l'outil est représenté à l'échelle avec son rayon d'outil actuel. Si l'on
déplace la table de la machine, le déplacement de l'outil est simulé par
rapport à la pièce.
La surface hachurée indique la matière de la pièce. Elle est
représentée légèrement plus grande que la pièce réelle. Lorsque le
symbole de l'outil se déplace, la surface hachurée située sous l'outil
transforme l'arrière plan en gris. La surface hachurée vous permet de
constater la matière restant à usiner.
Vous ne pouvez exploiter cette méthode d'enlèvement de matière
qu'avec la vue du contour. Si vous avez sélectionné un autre type de
projection et si vous déplacez l'outil, vous ne disposez pas de la vue
du contour lors de l'enlèvement de matière.
Fenêtre des positions
La vue du contour vous aide à obtenir un positionnement précis et à
actualiser le contour dans le plan XY.
La fenêtre des positions représente les positions du chemin restant
sur les axes X, Y et Z. Dans la fenêtre des positions, vous visualisez
les positions sans avoir à commuter vers une autre projection.

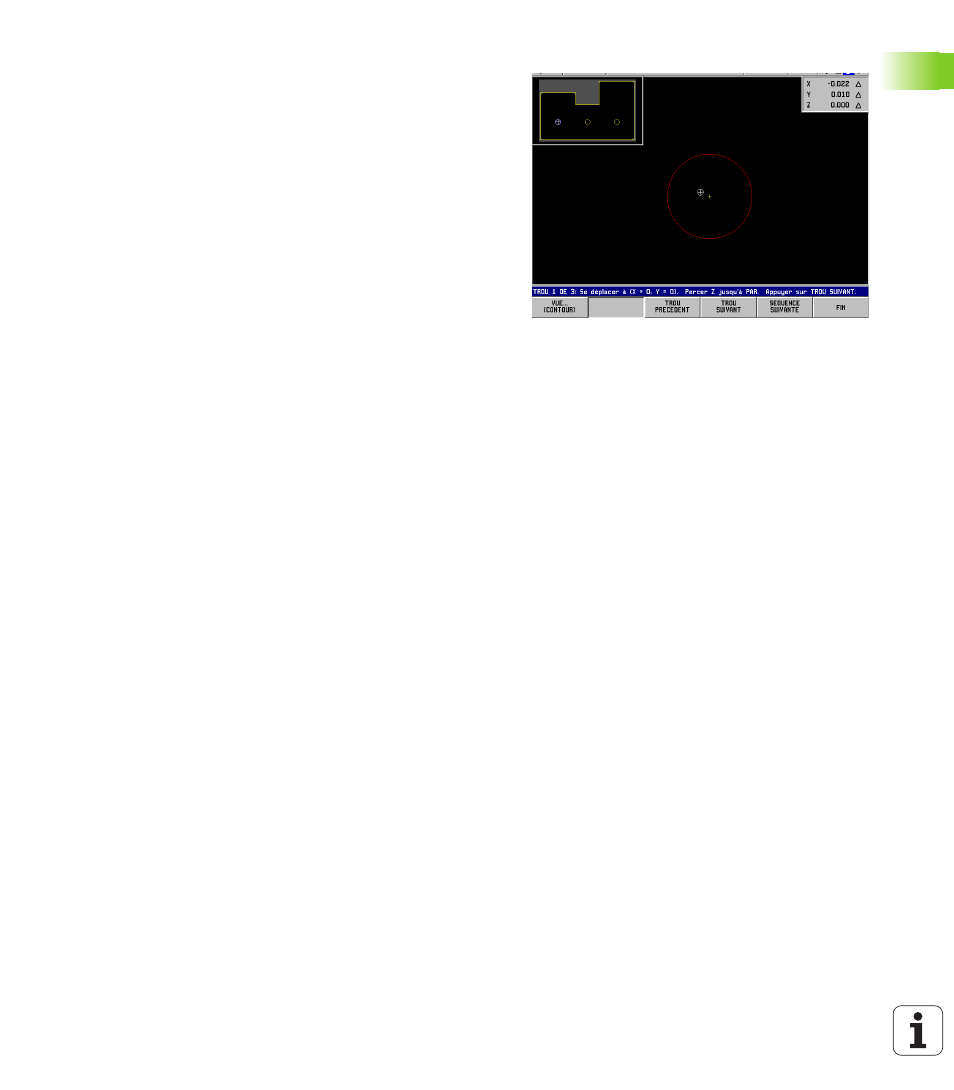

fig. I.59 Vérifier le contour avec la vue du contour
