I Instructions d'utilisation
I – 9 POSITIP 880 F
onctions pour le t
our
nag
e
Initialisation du point de référence
Exemple: Initialiser le point de référence pièce (point zéro)
Pour l'affichage de l'axe Z, le point de référence est mis à zéro. Le
POSITIP 880 fait se référer automatiquement toutes les données
d'outils introduites à ce point de référence.
Mode de fonctionnement: VALEUR EFFECTIVE
Usiner la face frontale de la pièce. Laisser la pointe de
l'outil sur la face frontale.
Appuyer sur la softkey PT DE REF..
Sélectionner l'axe (Z).
Introduire le point de référence, par ex. 0. Valider avec
ENT
et appuyer ensuite sur VALIDER.
Calculatrice de cône
Vous utilisez la calculatrice de cône pour calculer l'angle d'un cône.
Cf. fig. I.81.
Valeurs d'introduction:
La pente du cône se calcule de la manière suivante:
„ Rayon du cône
„ Longueur du cône
Calcul à partir de deux diamètres et de la longueur:
„ Diamètre initial
„ Diamètre final
„ Longueur du cône

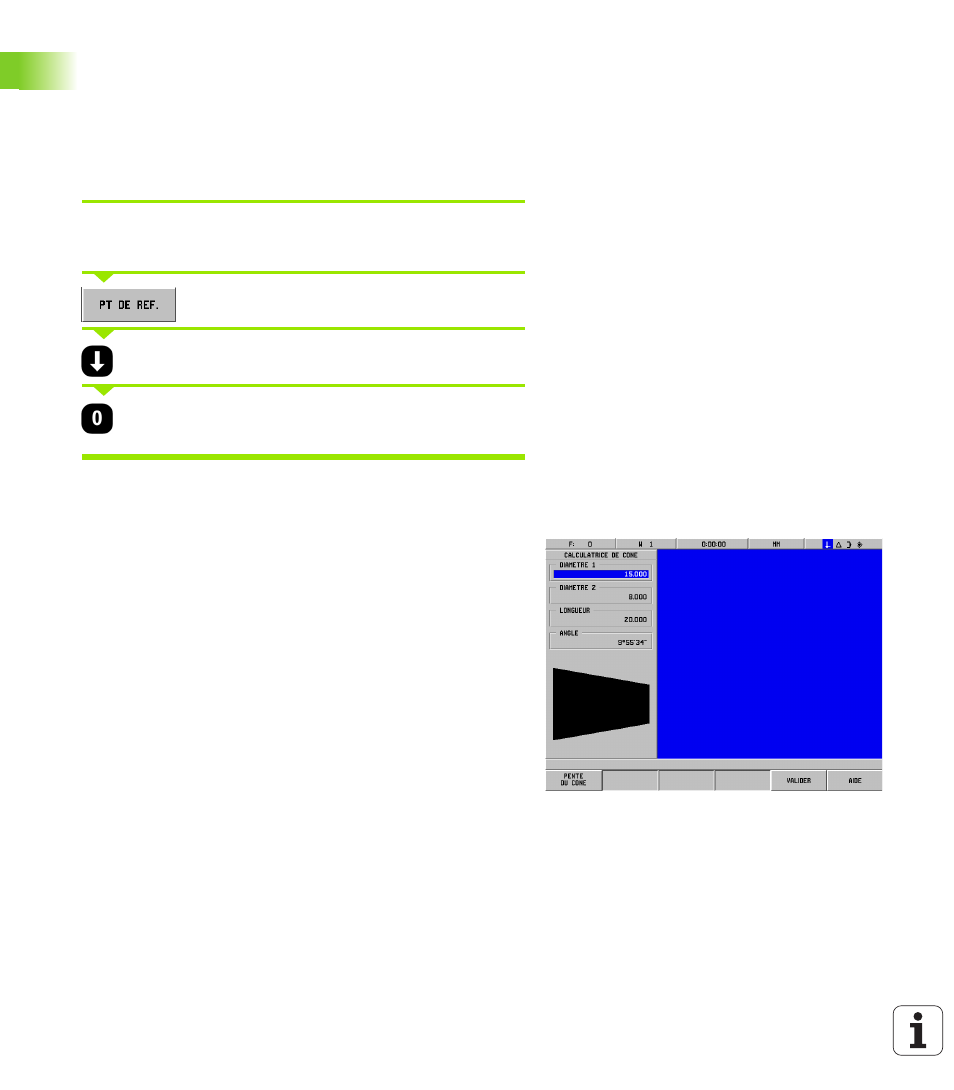

fig. I.81 Le masque d'introduction CALCULATRICE
DE CONE
