63
Entretien
Système d’alimentation
ATTENTION !
Respectez toujours toutes les procédures de sécurité relatives au carburant lors de
l’inspection ou de l’entretien du système d’alimentation. Consultez la page
18
.
Retrait et installation du réservoir de carburant
Avant de commencer, soyez prêt à mettre le réservoir de carburant dans un endroit sécuri-
taire avec un bac de vidange pour récupérer le carburant qui risque de fuir ou de s’écouler
des tuyaux ou des raccords débranchés.
1. Retirez la selle du conducteur.
2. Retirez le couvercle d’accès de la conduite de carburant.
3. JUDGE/BOARDWALK : Retirez les deux couvercles de montage avant et les deux vis de
montage du réservoir de carburant. TOUTES AUTRES : Retirez les vis de fixation du
réservoir de carburant : deux à l’avant et une à l’arrière.
4. Une fois que le moteur et l’échappement sont refroidis, enroulez un linge propre autour
du raccord de la conduite de carburant au niveau de la rampe d’alimentation en carbu-
rant. Débranchez le raccord de la rampe d’alimentation en carburant en serrant les deux
boutons d’ouverture simultanément. Faites glisser lentement le raccord hors de la rampe
d’alimentation en carburant.
AVIS :
Le carburant peut endommager les pièces en plastique et les surfaces peintes. Essuyez immé-
diatement le carburant renversé à l’aide d’un linge doux, sec et propre.
5. Soulevez le réservoir de carburant et débranchez le faisceau de fils de la pompe à carbu-
rant situé à l’arrière du réservoir.
6. Déconnectez la conduite de carburant de la pompe à carburant en procédant de la même
manière qu’à l’étape 4.
7. Sur le côté arrière gauche du réservoir, débranchez le tuyau de mise à l’air libre du réser-
voir et la conduite de vidange d’eau.
8. Retirez avec soin le réservoir de carburant. Assurez-vous de récupérer le carburant qui
s’écoule dans un contenant approprié.
9. Pour réinstaller le réservoir de carburant, inversez les étapes du retrait et acheminez le
tuyau d’alimentation en carburant à la droite du tuyau du reniflard avant d’installer le
réservoir.

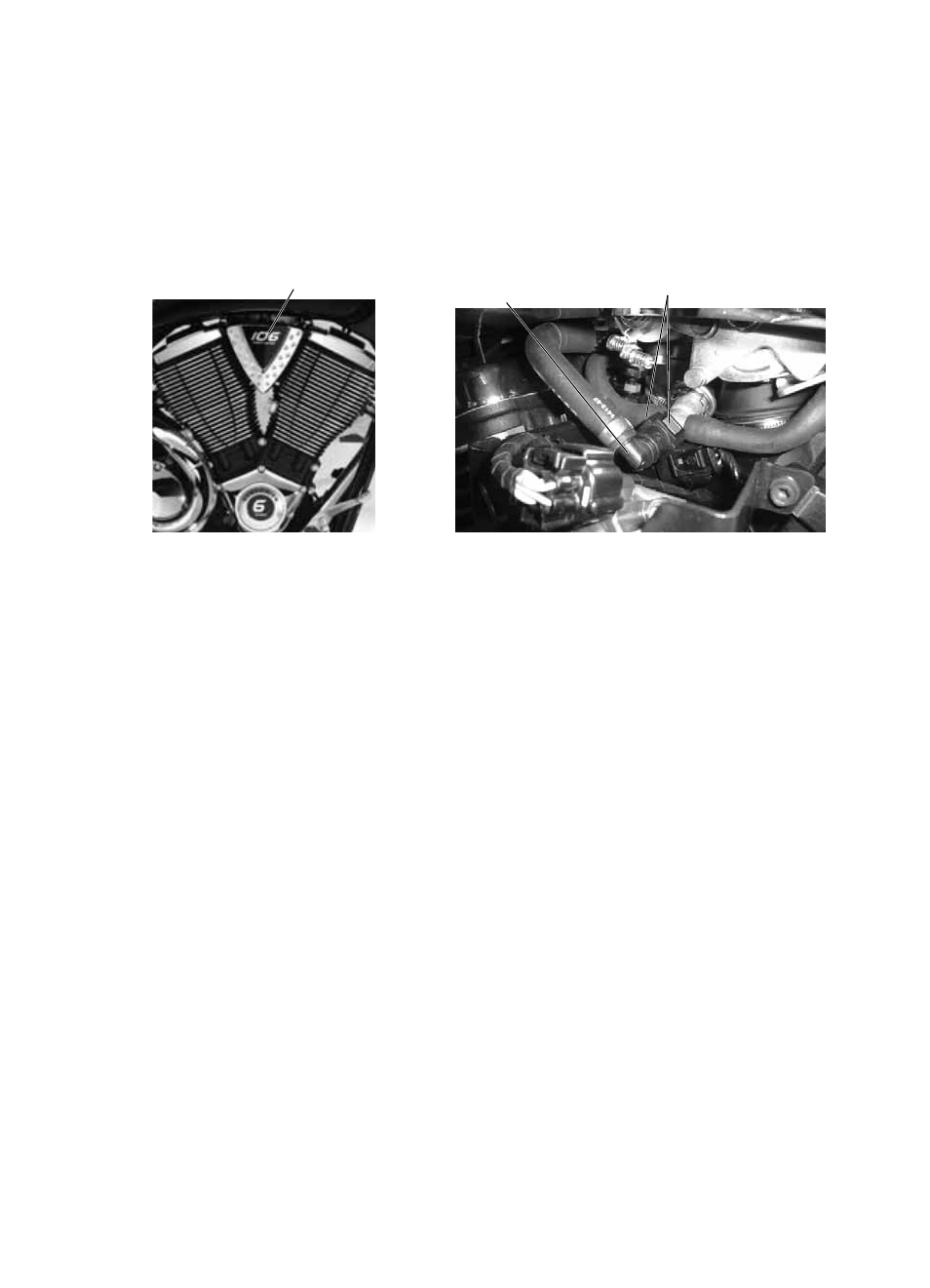

Couvercle d’accès
Boutons d’ouverture
Raccord de la
conduite de carburant
