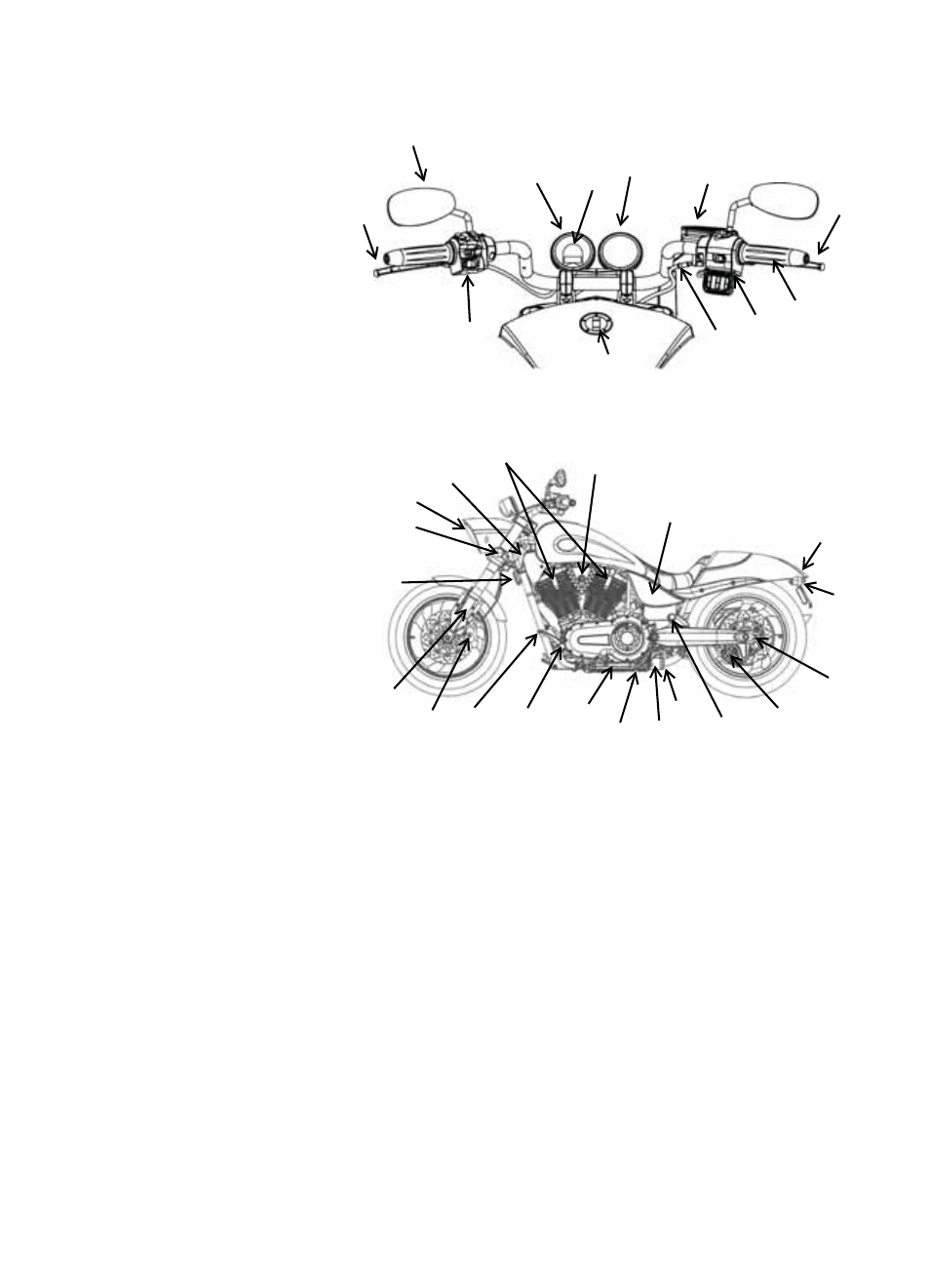

Identification des composants
Zone du guidon
1.
Levier d’embrayage
2.
Rétroviseur
3.
Indicateur de vitesse
4.
Panneau de témoins
lumineux
5.
Tachymètre (le cas échéant)
6.
Réservoir de liquide de freins
avant
7.
Levier de frein avant
8.
Poignée de commande
d’accélérateur
9.
Commutateurs
10. Câbles d’accélérateur
11. Bouchon du réservoir de
carburant
Vue du côté gauche
1.
Clignotant avant
2.
Phare
3.
Filtre à air
4.
Bougies
5.
Contacteur d’allumage
6.
Batterie (sous le couvercle latéral)
7.
Feu arrière
8.
Clignotant arrière
9.
Régleur d’essieu arrière
(chaque côté)
10. Étrier de frein arrière
11. Repose-pied du passager
12. Absorbeur de vapeurs de
carburant (modèles californiens)
13. Filtre à huile
14. Bouchon de vidange d’huile (sous le moteur)
15. Béquille latérale
16. Repose-pied du conducteur
17. Levier de changement de vitesse
18. Étrier de frein avant
19. Fourche avant
20. Klaxon
3
5
1
9
11
4
10
9
7
8
2
6
(L’aspect des modèles est différent,
mais les emplacements sont
les mêmes que ceux qui sont illustrés.)
6
3
1
19
2
4
5
7
13
8
9
10
11
12
14
16
15
20
17
18
