Mode d’emploi SONOSAX SX62R Page 48 de 50

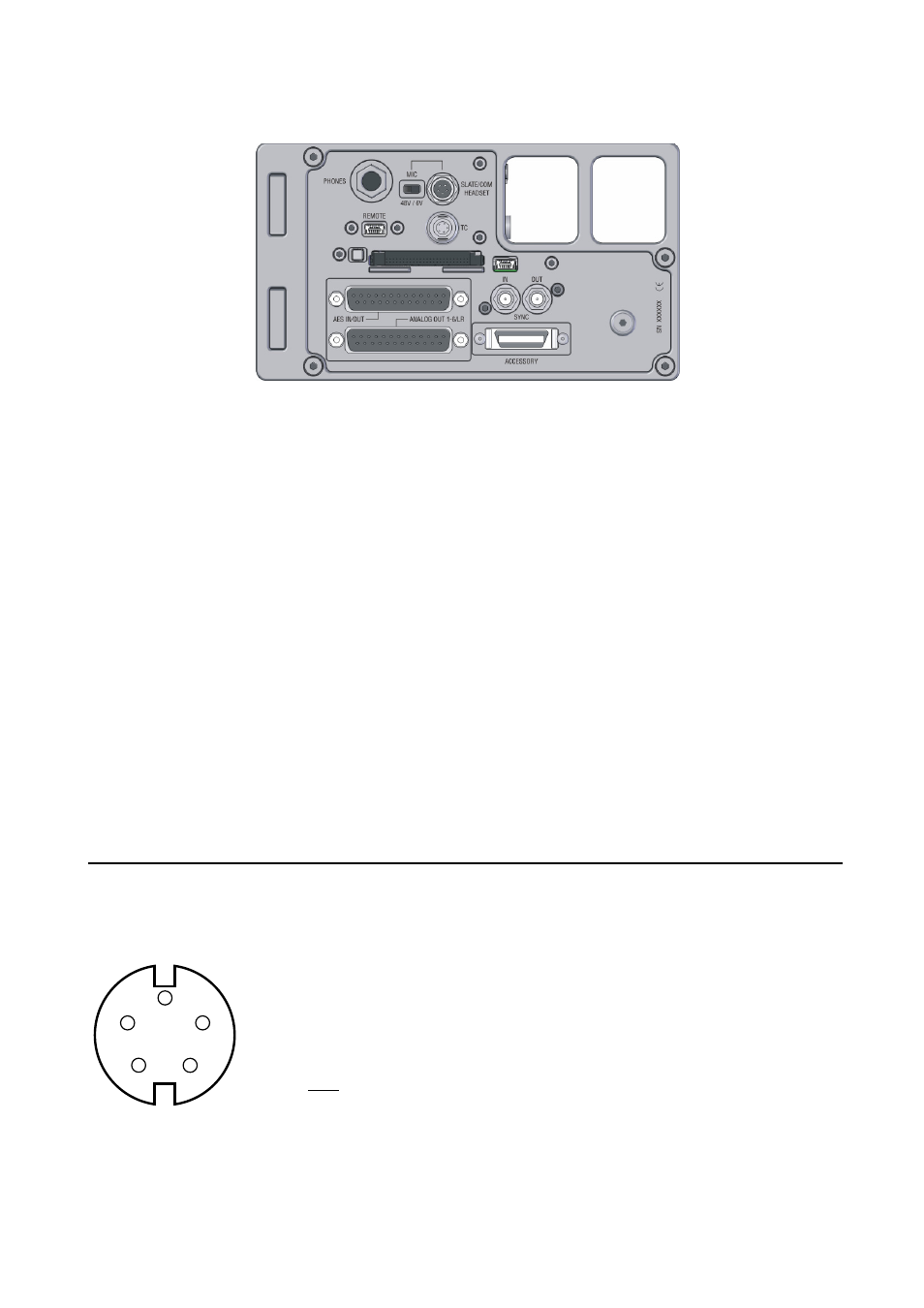

9.2 CONNECTIQUE DU PANNEAU DE DROITE
• PHONES:
1/4" jack stéréo / sortie stéréo du moniteur principal,
masse = Gnd / Bague = Right / Pointe = Left
• HEADSET:
Binder 5 pin male / sortie stéréo du moniteur principal (câblée en parallèle avec
PHONES, et entrée du micro externe pour le Slate et la communication
voir les plans de câblages ci-après
• REMOTE :
USB-2 High speed / télécommande de l'interface utilisateur (utilisation future)
• T.C.:
Lemo 5 pin male / entrée & sortie Time Code
voir les plans de câblages ci-après
• AES OUT:
connecteur 25pin Sub-D / entrée & sortie AES-31 (option en préparation)
voir les plans de câblages ci-après
• SYNC IN:
connecteur SMA / entrée Word Clock ou Video sync
• SYNC OUT:
connecteur SMA / sortie Word Clock
• ANALOG OUT:
connecteur 25pin Sub-D / sorties directes asymétrique des voies d'entrée 1 à 6 et
sorties principales symétriques des master Mix-L & Mix-R
voir les plans de câblages ci-après
• ACCESSORY:
connecteur 26pin 3M / entrée AES (option) et interface sériel (utilisation future)
compatible avec le connecteur "Accessory" du SX-R4 et du MINIR82
voir les plans de câblages ci-après
Connecteur HEADSET
Binder 5 pin Male Serie 711
SONOSAX ref: ……. ou Binder nr 711 1 99 0095 102 05
Pin 1:
GND pour Phone & Mic
Pin 2: sortie Phone Gauche
Pin 3: sortie Phone Droite
Pin 4: Micro externe High (+)
Pin 5: Micro externe Low (-)
Note: le commutateur situé à côté de la prise sélectionne la tension
d'alimentation 48V Phantom ou +6V pour les micro élecret.
Pour les micro électret le +6Vdc est sur la pin 4
Vue côté soudure
1
2
3
4
5
