Mode d’emploi SONOSAX SX62R Page 30 de 50
6.7.3 Configuration de la sortie [AUX Out]
Cette sortie auxiliaire stéréo - disponible sur le connecteur TA-3 [AUX Out] – est dérivée directement du DSP
de l'enregistreur. Elle est utilisée pour envoyer un son témoin sur une caméra, un enregistreur secondaire,
une régie vidéo ou toute autre destination où un mélange séparé est requis. Elle est configurée par deux
menus:
- menu [AUX]: sert à router et à assigner les pistes sur la sortie
- menu [AUX SETUP]: sert à configurer la sortie en mode analogique ou numérique, à régler le niveau de
sortie de 0dBFS à -40dBFS, ou à l'éteindre pour économiser les batteries.
Le routage des pistes sur la sortie se fait de manière similaire à la sortie BOOM, excepté le fait que la sortie
[AUX Out] n'offre pas de Solo Monitoring.

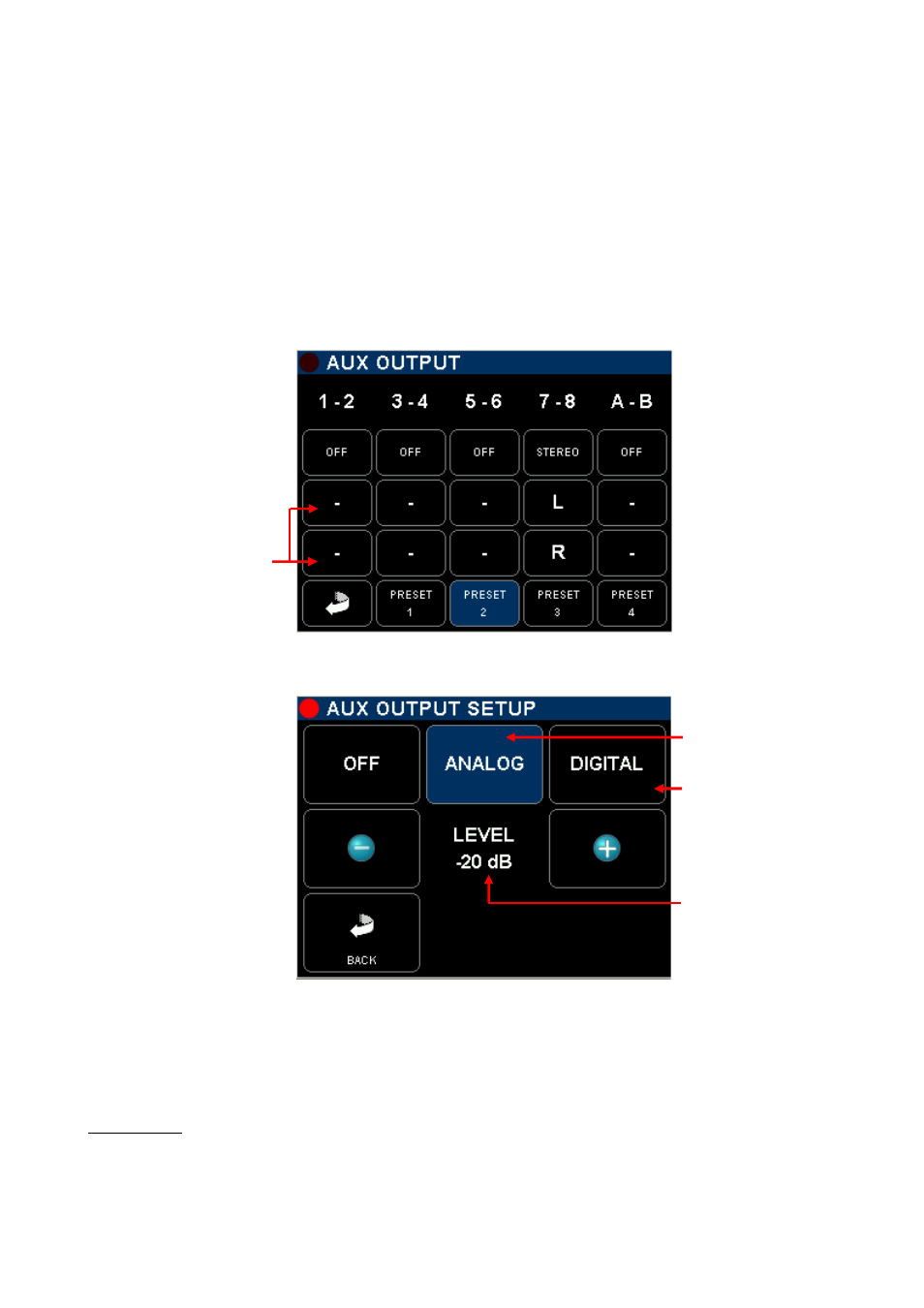

Commutateurs primaires,
sélectionnent le mode de
fonctionnement: OFF, MONO,
STEREO, REV-ST, MS ou
indique USER
Piste Impaire Commutateurs secondaires
assignent chaque piste
individuellement:
OFF – L – R – C
Piste Paire
Retour au menu précédent
4 touches pour enregistrer
et rappeler les sélections
Utilisateur
**
** Appuyer 2 secondes sur une touche pour enregistrer la configuration telle qu'elle apparaît à l'écran
OFF = éteint la sortie pour
économiser les batteries Commute la sortie en mode
analogique, asymétrique
Commute la sortie en mode
numérique, format AES31,
Diminue le niveau de sortie par
pas de 1dB Augmente le niveau de
sortie par pas de 1dB
Retour au menu précédent
Affiche le niveau
d'atténuation
max = 0dBFS
min = -40dBFS
L'atténuation du signal de sortie agit au niveau du DSP, dans le domaine numérique, et s'applique aux
résultantes des sommations Gauche et Droite déterminées par matriçage dans le menu [AUX OUTPUT].
En toute logique, le niveau maximal du matriçage est de 0dBFS ce qui correspond à un niveau analogique de
+14dBU en mode analogique. Le niveau de sortie analogique est de -4dBu pour une référence à -18dBFS
respectivement de -6dBu pour une référence à -20dBFS et de +5dBu pour une référence à -9dBFS.
ATTENTION: les niveaux des sorties Gauche et Droite dépendent de la sommation par matriçage; les
niveaux de sortie ne correspondent donc pas aux niveaux affichés sur les modulomètres.
