Mode d’emploi SONOSAX SX62R

Page 47 de 50

9.

ANNEXES

9.1

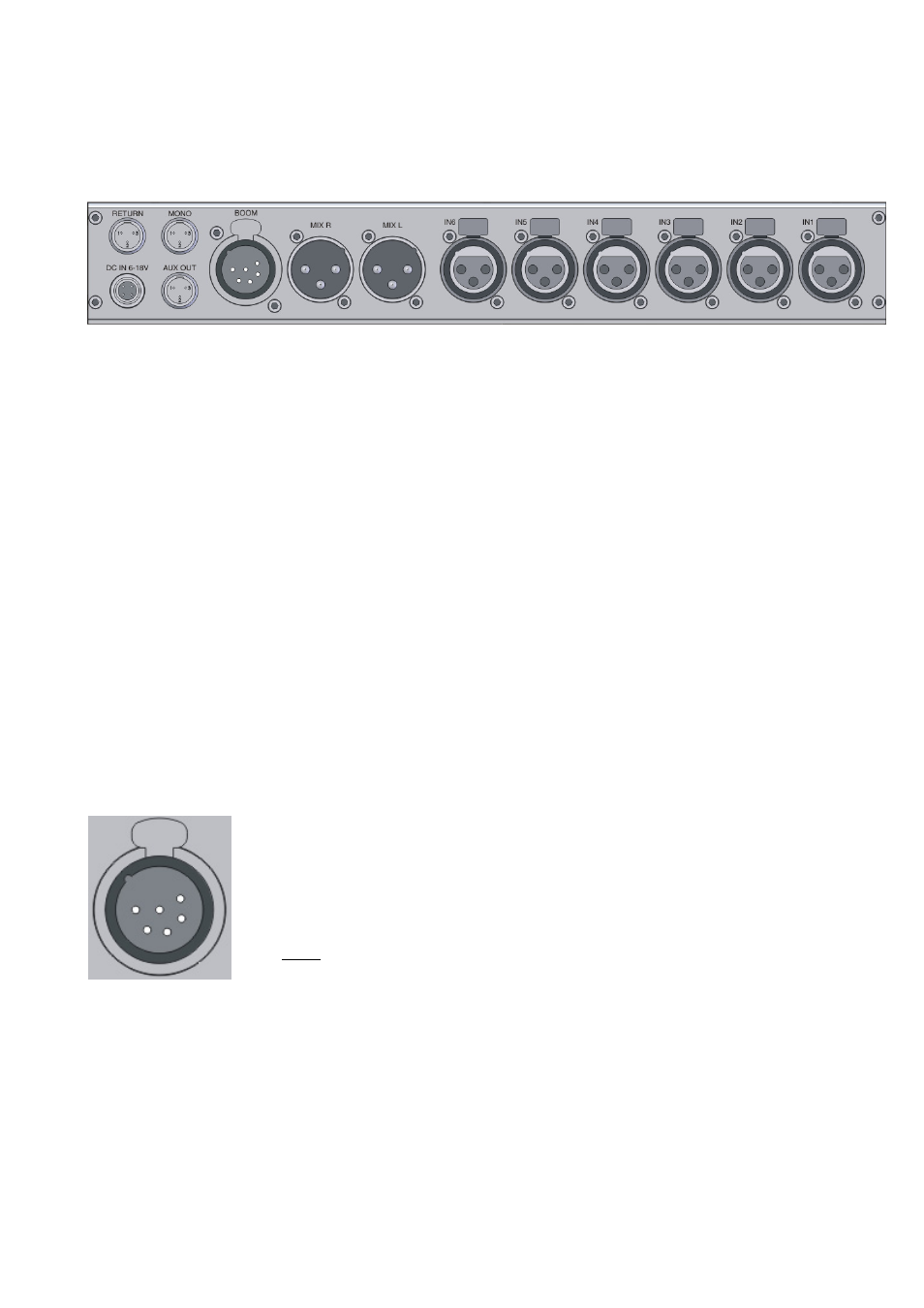

CONNECTIQUE DU PANNEAU ARRIERE


• IN 1 à 6:

XLR3-F / Entrée Mic-Line / symétrie électronique (sans transformateur)
Pin 1 = Gnd / Pin 2 = Hi (+) / Pin 3 = Low (-)

• MIX-L MIX-R: XLR3-M / sortie principales / symétrie électronique (sans transformateur)

Pin 1 = Gnd / Pin 2 = Hi (+) / Pin 3 = Low (-)

• BOOM :

XLR6-F / MIC PL entrée micro avec 48V & sortie du monitoring secondaire, stéréo
asymétrique
voir les plans de câblages ci-après

• MONO:

TA3-M / sortie Mono sommation de MIX-L MIX-R / niveau ligne, asymétrique
Pin 1 = Gnd / Pin 2 = Hi (+) / Pin 3 = Gnd

• AUX OUT:

TA3-M / sortie stéréo analogique asymétrique ou sortie numérique (menu AUX OUT)
Pin 1 = Gnd / Pin 2 = Left / Pin 3 = Right

• RETURN:

TA3-M / unbalanced stereo analogue line input (for monitoring or additional feed)
Pin 1 = Gnd / Pin 2 = Left / Pin 3 = Right

• DC IN 6-18V: Hirose 4pin-F / alimentation externe

Pin 1 = 0VDC or Gnd / Pin 2 = n.c / Pin 3 = n.c / Pin 4 = +VDC 6 to 18V



Connecteur BOOM

XLR-6F

Compatible avec le boîtier SONOSAX BOOM BOX

connecteur de câble: XLR-6M

Pin 1 =

sortie Gauche du monitoring secondaire

Pin 2 =

sortie Droite du monitoring secondaire

Pin 3 =

Gnd du monitoring

Pin 4 =

PL microphone Hi +

Pin 5 =

PL microphone Lo -

Pin 6 =

PL microphone Gnd & CALL


NOTE:

ponter le pin 6 (Mic Gnd) et 3 (Monitor Gnd) au moyen d'un commutateur

pour activer la communication en mode Full Duplex; touche d'appel
