Mode d’emploi SONOSAX SX-M32 Page 8 de 25
4. DESCRIPTION DETAILLEE

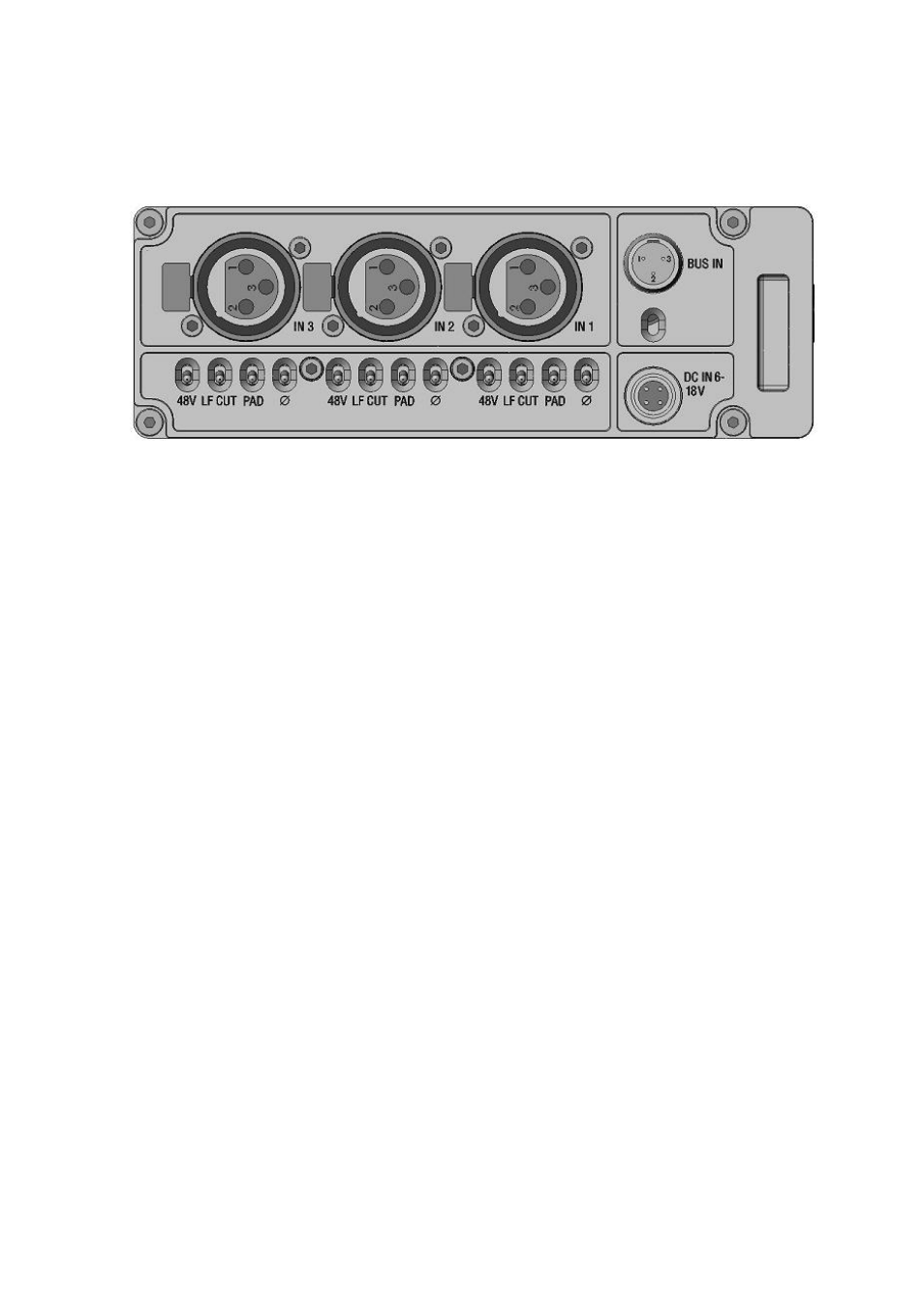

4.1 PANNEAU GAUCHE
Le panneau gauche comporte les trois connecteurs d’entrées Micro/Ligne avec leurs commutateurs de fonctions,
une entrée Bus In et la prise pour l’alimentation DC externe tel qu’illustrés ci dessous:
4.1.1 Entrées [ IN1 à IN3 ]
Chaque canal d’entrée mono est symétrique, sans transformateur et est équipé en standard d'un filtre de réjection
HF (RF Filter). Elles correspondent aux canaux 1 à 3 sur la face frontales
Les connecteurs des entrées sont de type XLR où:
Pin1 = Gnd / Pin2 = High (+) / Pin3 = Low (-).
Pour connecter une source asymétrique telle qu’un lecteur CD ou MD, faites un pont entre la Pin1 et la Pin3 et
connectez le tout sur la masse (Gnd) de la source. Utilisez la Pin2 pour le signal d’entrée asymétrique.
ATTENTION: N’utilisez jamais l’alimentation fantôme [48V] dans ce cas car vous risqueriez d’endommager la
source !
4.1.2 Alimentation Phantom [ 48V ]
Ce commutateur vous permet d’activer ou non l’alimentation fantôme sur le canal correspondant [IN1 à IN3]
En position "basse" l'alimentation Phantom de 48V est activée et permet ainsi l'utilisation de micro à
condensateur. En position "haute" l'alimentation 48V est coupée et permet le raccordement de micro dynamique
ou de toute autre source analogique.
ATTENTION:
N’utilisez jamais l’alimentation fantôme [48V] en cas de raccordement à un appareil externe tel
qu'un lecteur/enregistreur ou le récepteur d'un système HF car vous risqueriez alors
d’endommager la sortie de cet appareil !
N’utilisez jamais l’alimentation fantôme [48V] en cas de raccordement asymétrique.
REMARQUE:
Les microphones de dernière génération fonctionnant presque tous en +48V, de par leur
excellente réjection de perturbations en mode commun [CMRR], seul ce mode d'alimentation a
donc été inclus.
