Mode d’emploi SONOSAX SX-M32 Page 13 de 25

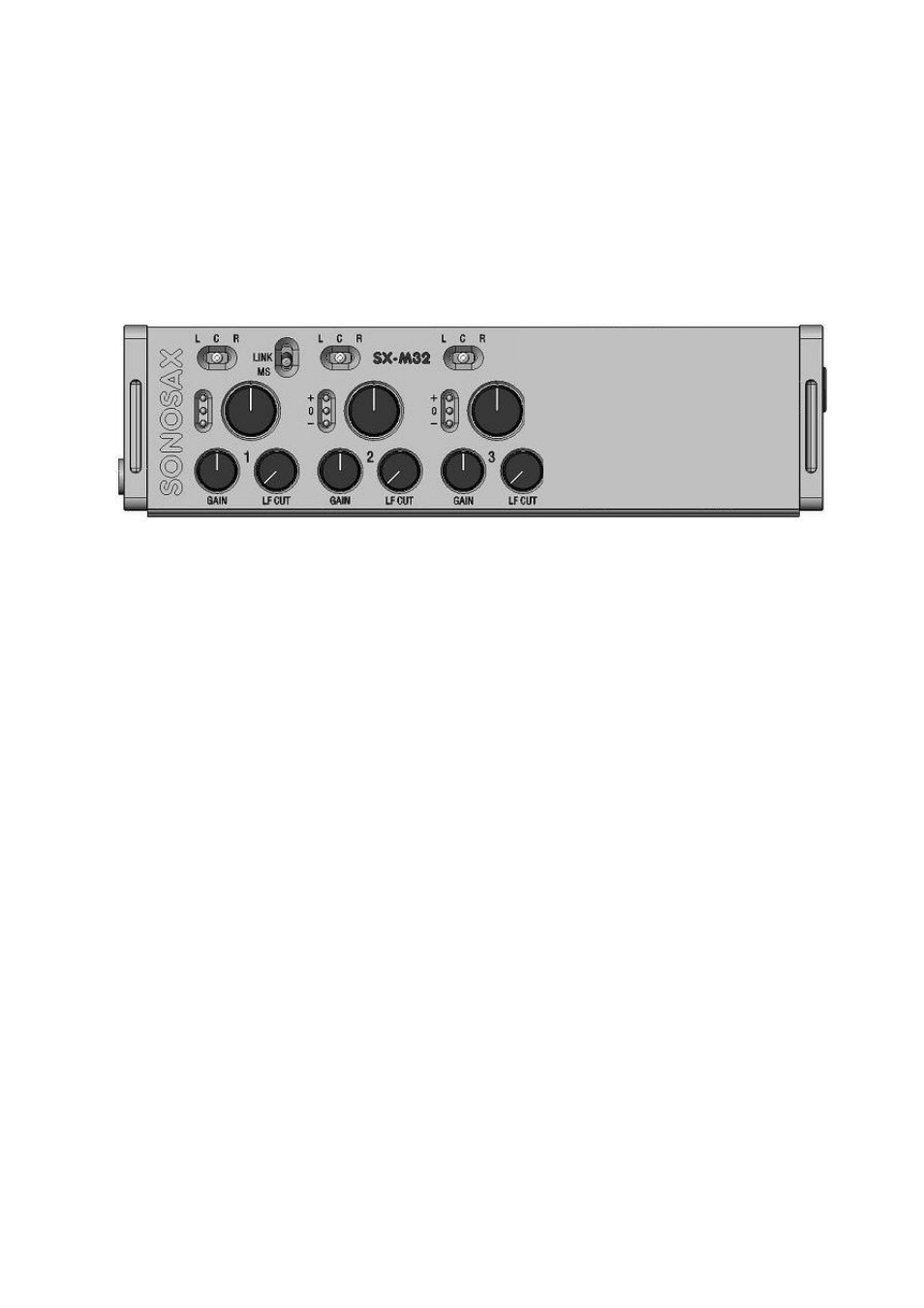

4.3 PANNEAU AVANT
La face avant du SX-M32 regroupe toutes les fonctions généralement utilisées lors d’une prise son, à savoir:
Le réglage du gain des entrées, le routage Gauche-Centre-Droite et le mélange des voies ainsi que toutes les
fonctions de monitoring et de communication. Chaque fonction est détaillée dans les chapitres suivants
SECTION DES ENTREES [ IN 1 à IN 3 ]
Cette section traite des fonctionnalités liées au contrôle des entrées telles que réglage des gains d'entrées, du
filtre de basses fréquences, du mélange et du routage gauche et droite. Elle comporte également un petit
modulomètre à 3 led pour la visualisation du niveau de modulation et de saturation.
4.3.1 Contrôle du Gain d’entrée [GAIN]
Les potentiomètres de réglage de gain sont rétractables. Une légère pression sur le bouton permet de sortir ou de
rétracter le potentiomètre. Ils permettent d’ajuster progressivement le gain du préamplificateur d'entrée
correspondant [IN1 à IN3] sur une plage de réglage de 12dB à 78dB
REMARQUE: compte tenu d'une plage de réglage relativement grande, le gain de l’entrée doit être réglé avec
attention. Un gain trop élevé va diminuer le headroom et peut causer une saturation. Au contraire,
un gain trop faible va engendrer un mauvais rapport signal sur bruit.
4.3.2 Limiteurs d’entrées
Chacune des trois entrées est équipée d’un limiteur de protection. Ce limiteur est intégré dans le circuit du
préamplificateur micro. Leur niveau de seuil est défini d’usine et ne peut pas être modifié.
Le seuil du Limiteur d’entrée est situé 2 dB au dessous du niveau de saturation. Lorsque le niveau de seuil est
atteint, les Led Jaune et Rouge du petit modulometre s'allument simultanément.
4.3.3 Filtre coupe basses progressif [LF CUT]
Les potentiomètres de réglage du filtre progressif de basses fréquences ( Sweep LF Cut ) sont rétractables. Ils
permettent de régler progressivement la fréquence de coupure du filtre de l'entrée correspondante [IN1 à IN3] et
également d'activer automatiquement la fonction de pré-écoute "PFL".
La plage de réglage du filtre de 25Hz à 340Hz, avec une pente de 12dB par octave.
REMARQUE: Le circuit du filtre Coupe Basses progressif est situé après le préamplificateur d'entrée. Il est
totalement indépendant du filtre "Pré LF-Cut" situé à l'entrée de la voie.
