Mode d’emploi SONOSAX SX-M32 Page 19 de 25
6. ANNEXES

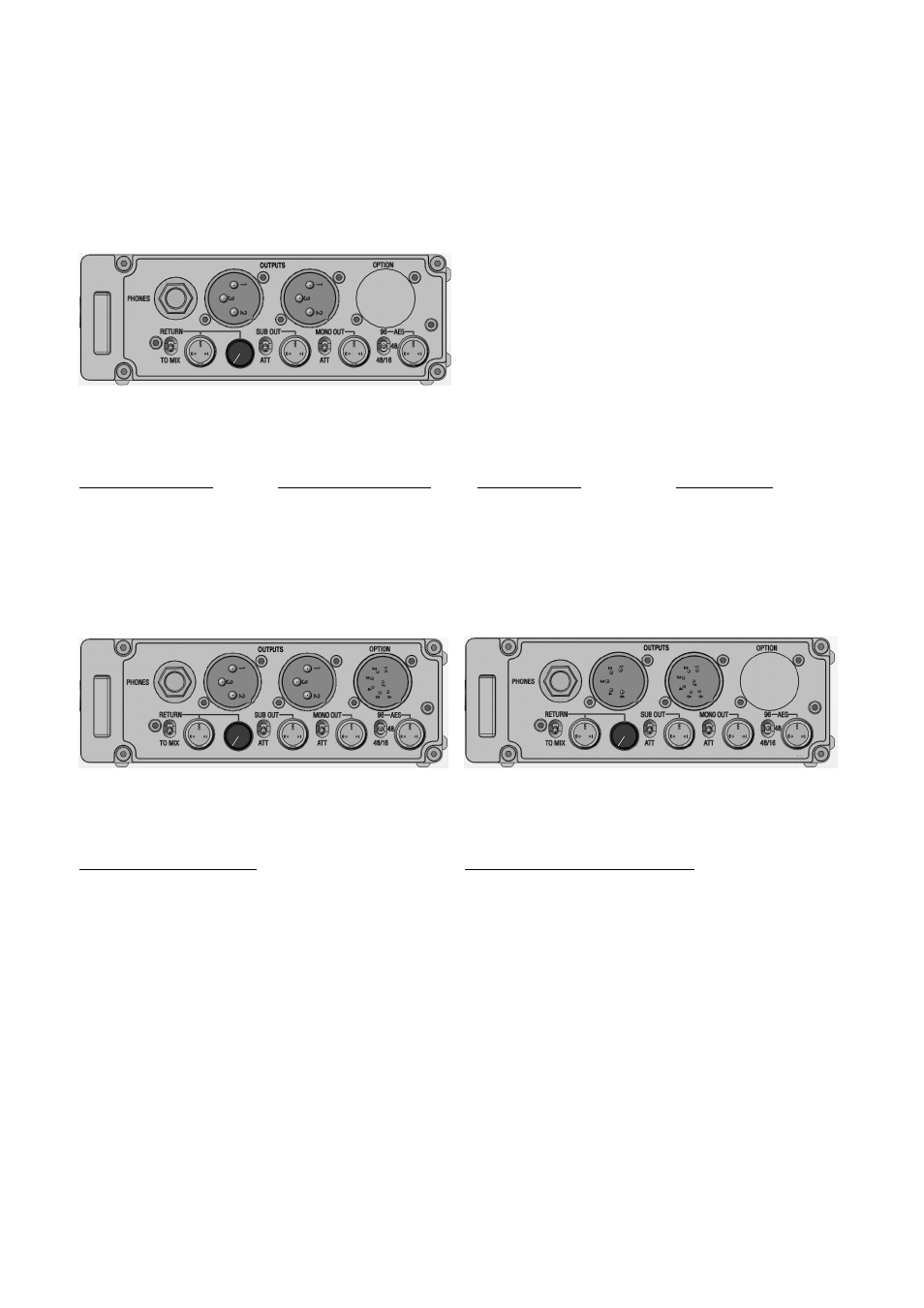

6.1.1 Configuration du panneau de sorties
Le mélangeur SX-M32 a été conçu de manière offrir différents types de panneaux de sorties en fonction des
besoins de chaque utilisateur.
VERSION STANDARD
XLR3-M: Sortie principale Gauche sur le connecteur de gauche et Droite sur le connecteur de droite
OPTION: Voir connecteurs optionnels ci-après
XLR-3 / Main Outputs
TA-3 / Return & Sub-Out TA-3 / Mono Out TA-3 / AES Out
Pin 1 = GND Pin 1 = GND Pin 1 = GND Pin 1 = GND
Pin 2 = Hi + Pin 2 = Left Pin 2 = Mono Out Pin 2 = Hi +
Pin 3 = Lo - Pin 3 = Right Pin 3 = GND Pin 3 = Lo -
SORTIES DIRECTES VERSION "A"
SORTIES DIRECTES VERSION "B"
XLR3-M: Main Out Left & Main Out Right XLR5-M: Main Outputs Left & Right
XLR7-M: Channel's Direct Outs, Pre and Post Fader XLR7-M: Channel's Direct Outs, Pre and Post Fader
OPTION: Voir connecteurs optionnels ci-après
XLR-5M – Sortie principales:
XLR-7M – Sorties directes des voies:
1 = GND 1 = GND
2 = Left Hi + 2 = CH1 Pre-Fader Out
3 = Left Low - 3 = CH1 Post-Fader Out
4 = Right Hi + 4 = CH2 Pre-Fader Out
5 = Right Low - 5 = CH2 Post-Fader Out
6 = CH3 Pre-Fader Out
7 = CH3 Post-Fader Out
