Mode d’emploi SONOSAX SX-M32 Page 10 de 25

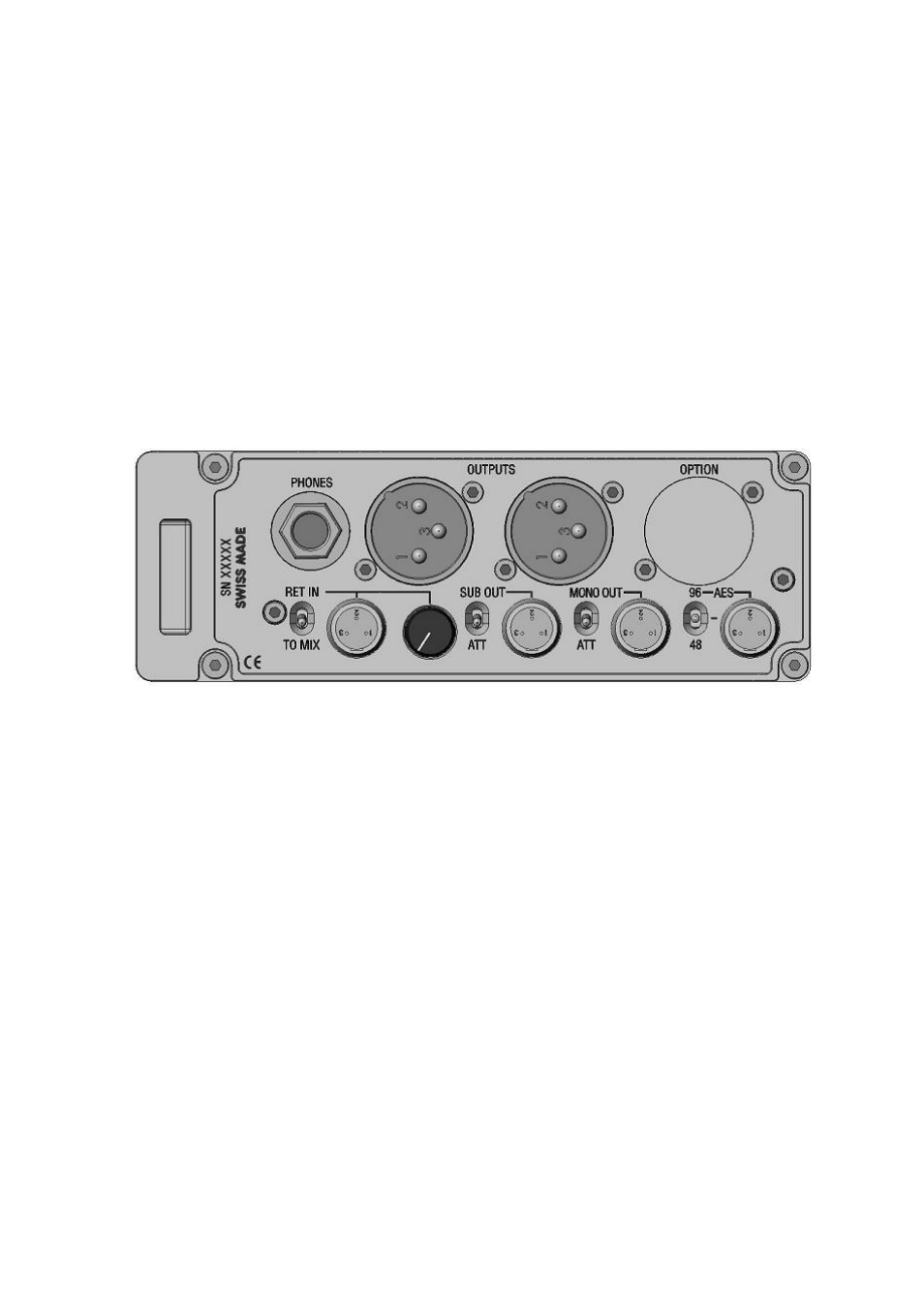

4.2 PANNEAU DROITE
Chaque utilisateur a une manière différente de raccorder ses appareils. Un choix de panneau de sorties à donc
été prévu avec des système de connectique différentes afin d'offrir à l'utilisateur la solution la mieux adaptée à ses
besoins.
Le panneau de sortie est installé d'usine et le choix doit donc être spécifié à la commande. Il peut être installé
ultérieurement par de personnel qualifié.
Quelque soit la solution choisie, le panneau comporte toujours l'ensemble des raccordements suivants:
♦ Sorties principales Gauche et Droite symétrique sans transformateur [OUTPUTS]
♦ Sortie subsidiaire Stéréo asymétrique [SUB OUT] avec sélection de niveau ligne ou atténué [ATT]
♦ Sortie subsidiaire Mono asymétrique [MONO OUT] avec sélection de niveau ligne ou atténué [ATT]
♦ Sortie numérique au format [AES], avec sélection de la fréquence d'échantillonnage
♦ Sortie casque stéréo sur jack 6,35mm ( 1/4 " )
♦ Retour de monitoring stéréo réglable [RETURN] avec ré-injection possible sur le mélange G/D
Selon l’option choisie, les sorties directes des voies Avant et Après Fader sont également disponibles sur le
panneau de droite.
REMARQUE: La fiche de câble correspondant aux connecteurs Return, Sub-Out, Mono Out et AES est de type
TA-3F femelle. Elle est disponible sous la référence: SONOSAX: SX 860266
4.2.1 Sorties principales, version Standard [ OUTPUTS ]
Les deux canaux de sortie principaux sont symétriques, sans transformateur. Le niveau nominal de sortie est de
+6dBu ou de +4dBu (à préciser à la commande) et l’impédance de sortie est inférieure à 50 ohms.
Le niveau nominal de sortie correspond à la lecture du "0 Peak" sur le modulomètre à led. Il est programmé
d'usine et ne peut pas être modifié par l'utilisateur.
Les connecteurs de sorties sont de type XLR mâle où:
Pin1 = Gnd / Pin2 = High (+) / Pin3 = Low (-).
Pour connecter les sorties principales du SX-M32 sur une entrée asymétrique, reliez les Pin 1 et 3 et connectez-
les sur la masse (Gnd) de l’entrée. Utilisez la Pin2 comme signal de sortie asymétrique. Pour un raccordement
asymétrique il est cependant préférable d'utiliser une des sorties Sub-Out Stéréo ou Mono.
REMARQUE:
Même si les sorties SX-M32 possède une protection interne, évitez d’envoyer la tension d’une
alimentation fantôme +48V dans les sorties, veillez par exemple à ce que l'alimentation phantom
de la caméra soit déclenchées.
