18 Instruction de programmation SATEL
La communication entre le programme et la centrale est codée. La centrale d'alarme peut
être programmée en local ou à distance :
1. Programmation en local nécessite une combinaison du port RS-232 (TTL) sur la carte
mère de la centrale (connecteur du type RJ) avec le port COM de l'ordinateur. Il faut
effectuer la combinaison au moyen d'un câble produit par la société SATEL et disponible
dans le kit DB9FC/RJ-KPL.
2. En cas de programmation à distance, la communication avec la centrale peut être
effectuée :
– par le modem 300 bps incorporé. Cette méthode de programmer nécessite
de connecter la centrale à la ligne téléphonique. Sur le côté de l'ordinateur, le modem
analogique doit être connecté.
– par le module ETHM-1 connecté à la centrale. Le module ETHM-1 (version 1.04
ou plus récente du logiciel) et l’ordinateur avec le programme D
LOAD X doivent être
connectés au réseau Ethernet (protocole TCP/IP).
2.2.1 Menu principal du logiciel D LOAD X

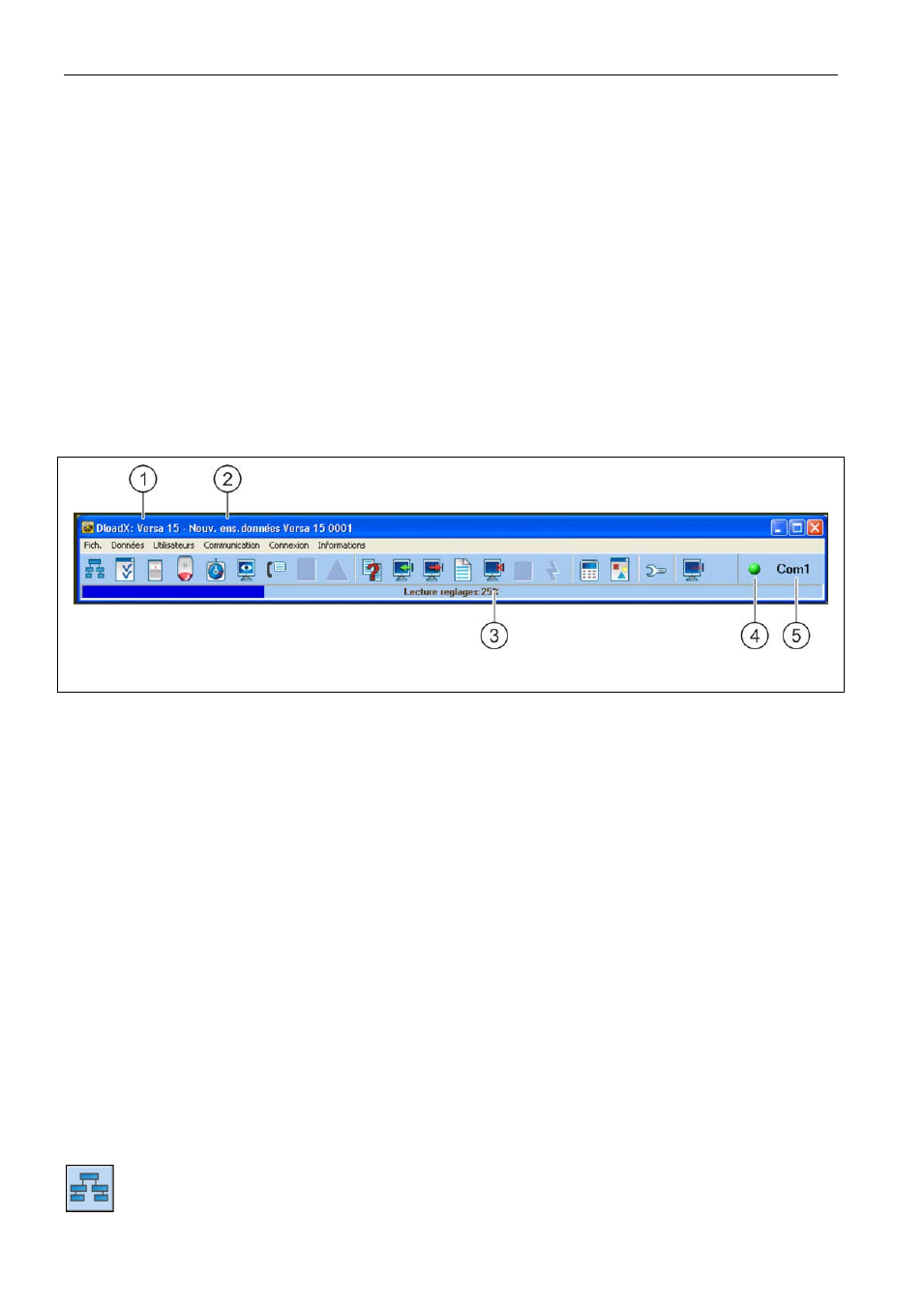

Fig. 3. Menu principal du logiciel D LOAD X.
Légende pour la figure 3:
1 - type de la centrale d'alarme.
2 - nom de système d'alarme et à la fois le nom du fichier avec les données.
3 - information sur le déroulement de l'enregistrement/de la lecture des données.
4 - icône informant sur l'état de la communication avec la centrale :
– couleur verte – prêt à envoyer des données ;
– couleur passant du vert au jaune – transfert de données ;
– couleur grise – port COM désactivé.
Cliquer sur la touche avec une icône :
– dans le cas de la communication via le port RS-232 – active/désactive le port
COM ;
– pour d’autres formes de communication – affiche la fenêtre se référant
à la connexion donnée.
5 - information sur la façon de communiquer avec la centrale d'alarme :
– COMn (n = numéro de port COM) – communication via le port RS-232 ;
– Modem – communication via le modem ;
– TCP/IP – communication via module ETHM-1.
Boutons :
Structure – bouton ouvre la fenêtre « Versa – Structure ».
