SATEL INTEGRA 29
TXD
COM
DSR
1 5 6
RXD
COM
DTR
1
2
3

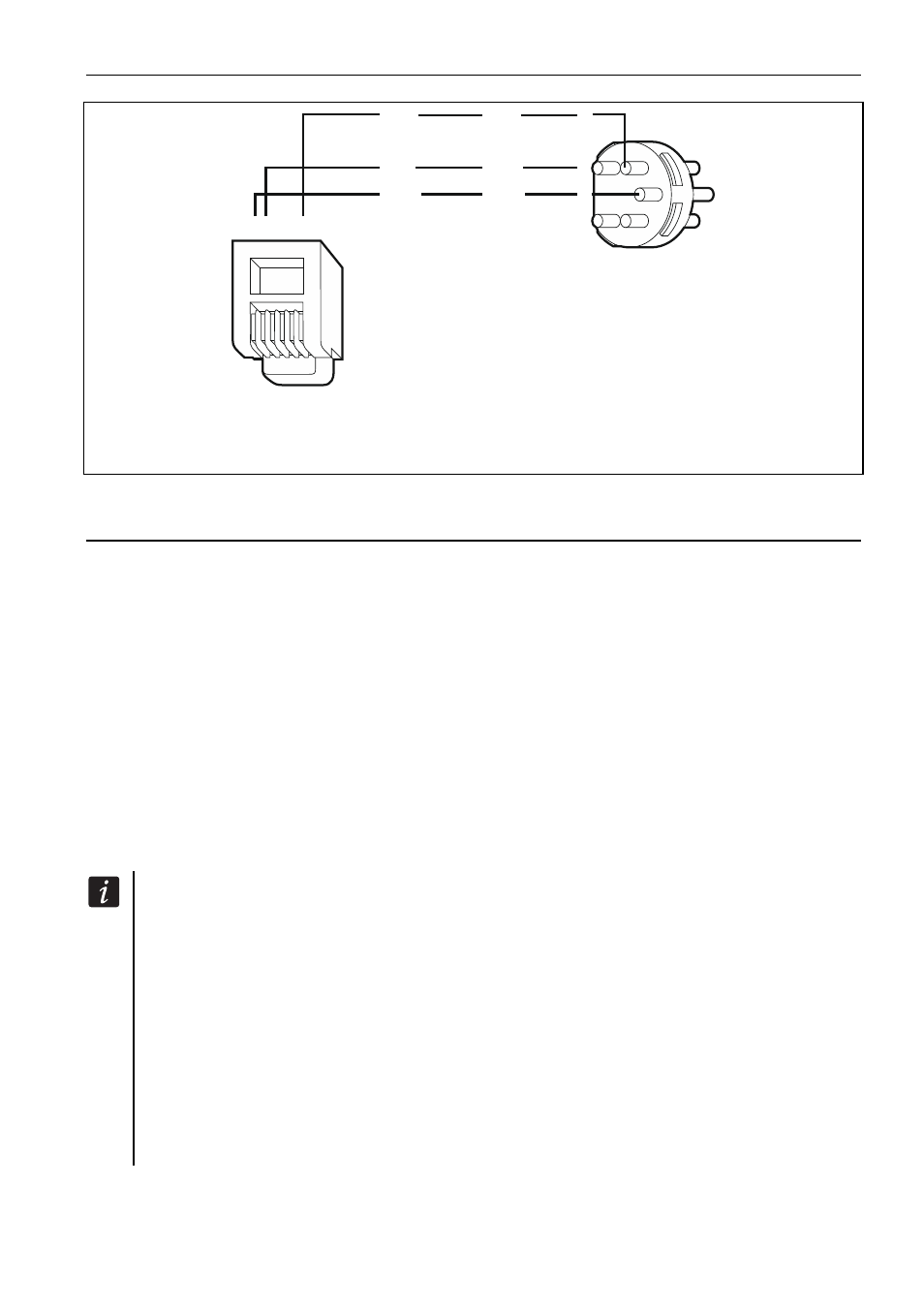

Fig. 20. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
6. Numérotation de zones et de sorties dans le système
Les numéros sont attribués automatiquement aux zones et sorties :
 les zones et les sorties filaires sur la carte de la centrale portent les numéros :
– de 1 à 4 (INTEGRA 24) ;
– de 1 à 8 (INTEGRA 32) ;
– de 1 à 16 (INTEGRA 64 et INTEGRA 128).
 les numéros des zones dans les claviers sont déterminés au cours de la procédure
d’identification des claviers sur la base de l’adresse du clavier (voir : chapitre
N
UMEROTATION DE ZONES DANS LES CLAVIERS
p. 17).
 les numéros des zones et des sorties dans les modules d’extension et le contrôleur
ACU-100 / ACU-250 sont déterminés au cours de la procédure d’identification modules
d’extension. La numérotation est établie en fonction de l’adresse du module d’extension
(les zones ayant une adresse plus basse reçoivent les numéros moins hauts des numéros
des zones dans module d’extension ayant une adresse plus haute.
La centrale réserve 8 zones dans le système pour chaque module d’extension
identifié. Sauf pour le module d’extension CA-64 ADR et le contrôleur ACU-100 /
ACU-250 qui peuvent avoir 48 zones réservées. Quant au module d’extension CA-64
ADR, le nombre de zones réservées dépend du nombre de détecteurs avec le module
CA-64 ADR MOD installé. Le nombre de zones réservées pour le contrôleur ACU-100
/ ACU-250 dépend du nombre de dispositifs sans fil enregistrés. Dans les deux cas,
le nombre de zones réservées est un multiple de 8.
Le logiciel D LOAD X permet de modifier la numérotation des zones et des sorties dans
les modules d’extension (fenêtre « Structure », onglet « Matériel », bouton
« Paramètres avancés » du module d’extension sélectionné) Les modifications ne sont
valides que jusqu’au redémarrage de la fonction d’identification des modules
d’extension.
