SATEL INTEGRA 15
5.5 Raccordement des dispositifs au bus de claviers
Les fils du bus doivent être conduits dans un seul câble.
La distance entre le clavier (ou un autre dispositif raccordé au bus de claviers)
et la centrale peut s’élever jusqu’à 300 m.
Les dispositifs éloignés de la centrale peuvent être alimentés en local, depuis
une source indépendante.
La tension mesurée sur les bornes du clavier LCD avec l’afficheur et les claviers
rétroéclairés ne peut pas être inférieure à 11 V.

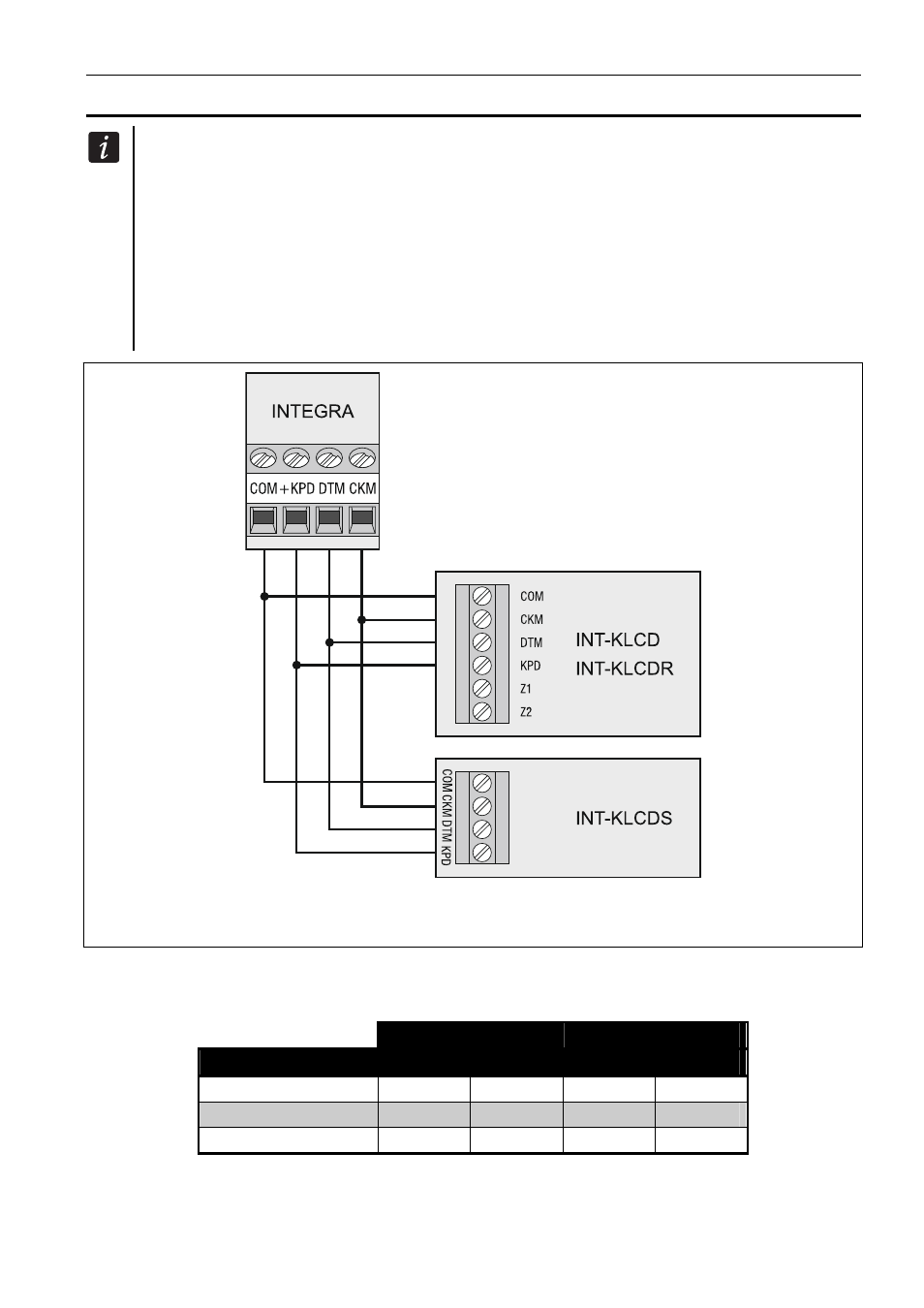

Fig. 5. Mode de raccordement des claviers (d’autres dispositifs sont raccordés de la même
manière).
Le tableau 1 représente le nombre de fils nécessaires au raccordement correct du dispositif
au bus de claviers, si l’on utilise les fils de 0,5 mm de diamètre.
+KPD COM CKM DTM
Distance Nombre de fils
jusqu’à 100 m 1 1 1 1
100-200 m 2 2 1 1
200-300 m 4 4 2 2
Tableau 1.
