SATEL INTEGRA 21

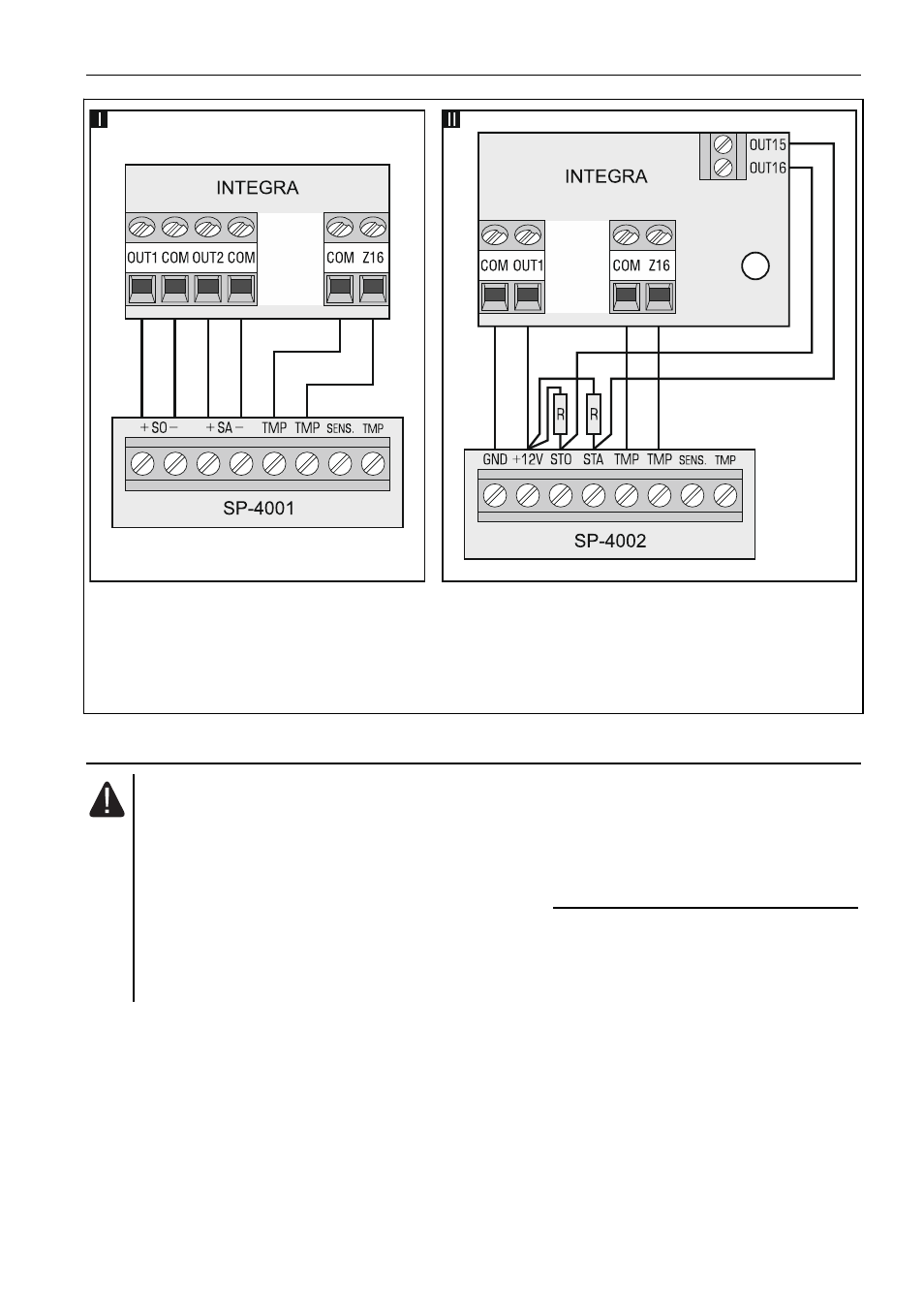

Fig. 11. Mode de raccordement des sirènes. I – sirène sans sa propre alimentation – l’alarme
est signalée par les sorties à haut courant. II - sirène avec sa propre alimentation – l’alarme
est signalée par les sorties à bas courant, la sortie à haut courant sert d’une sortie
d’alimentation. La valeur des résistances R est de 2,2 k . Dans les deux exemples,
à la zone Z16 est raccordé le circuit sabotage.
5.9 Raccordement de la ligne téléphonique
Il est interdit d’envoyer les signaux téléphoniques et les signaux du système
d’alarme à l’aide d’un seul câble multiconducteur. Une telle situation risque
de
détériorer le système dans le cas d’une surcharge de haute tension
provenant de la ligne téléphonique.
La centrale fonctionne en association avec des lignes analogiques d’abonné
uniquement.
L’installateur s’oblige à informer l’utilisateur du type de branchement réalisé
pour la connexion de la centrale au réseau téléphonique.
La centrale doit être directement raccordée à la ligne téléphonique (bornes marquées TIP,
RING). D’autres dispositifs utilisant la ligne téléphonique (p.ex. téléphone, fax) doivent être
connectés derrière la centrale (bornes désignées T-1, R-1). Pour installer la ligne
téléphonique, utiliser le câble à quatre fils. Ainsi, la centrale aura une priorité sur la ligne
téléphonique pendant l’appel téléphonique. Cela empêche le blocage du transmetteur
téléphonique de la centrale au moment du décrochage du téléphone (cette situation aurait
avoir lieu, si la centrale était raccordée à la ligne téléphonique derrière le téléphone).
Si le service ASDL est utilisé sur le site où la centrale est installée, connecter la centrale
derrière le filtre ADSL, d’autres dispositifs utilisant la ligne analogique – à la centrale.
