20 Notice installateur SATEL
Vibration
– type de ligne dédiée au raccordement des détecteurs de vibration. Le détecteur
avec la sortie d’alarme NC peut être aussi connecté à cette zone (p.ex. raccorder
en série le détecteur de vibration et le détecteur magnétique).
Sorties état
– ne pas raccorder les détecteurs à ce type de ligne. L’état de la zone dépend
uniquement de l’état de la sortie choisie (la sortie ne peut pas être reliée physiquement
à la zone).

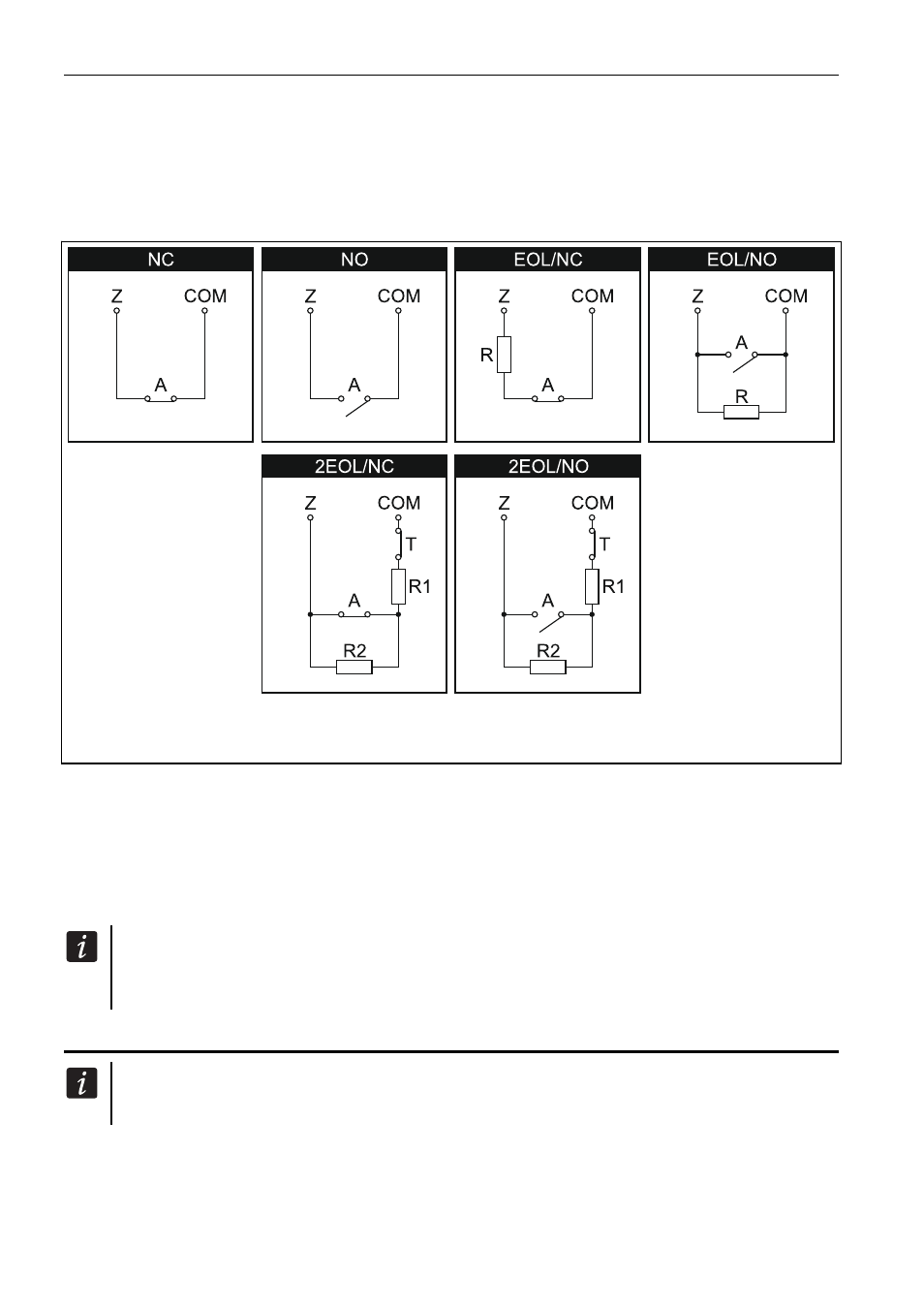

Fig. 10. Mode de raccordement des détecteurs aux zones. Les sorties du détecteur sont
marquées de lettres : A - alarme, T – sabotage. R=R1+R2.
5.7.1 Résistances fin de ligne
En cas des zones sur la carte principale de la centrale, en configuration EOL, pour fermer
le circuit, utiliser les résistances 2,2 k
, et en configuration 2EOL – les résistances 1,1 k.
Pour les modules d’extension identifiés par la centrale comme CA-64 Ei, CA-64 EPSi
et le clavier INT-KSG, la valeur des résistances fin de ligne est programmable de 500

à 15 k  (voir : notice P
ROGRAMMATION
).
Lorsque dans le clavier ou le module d’extension, la valeur des résistances n’est pas
programmables, dans la configuration EOL, pour fermer le circuit, utiliser la résistance
2,2 k

, et dans la configuration 2EOL – 2 résistances 1,1 k

.
5.8 Raccordement des sirènes
Il est nécessaire d’équiper les sorties à haut courant programmables non utilisées
avec des résistances de 2,2 k

.
