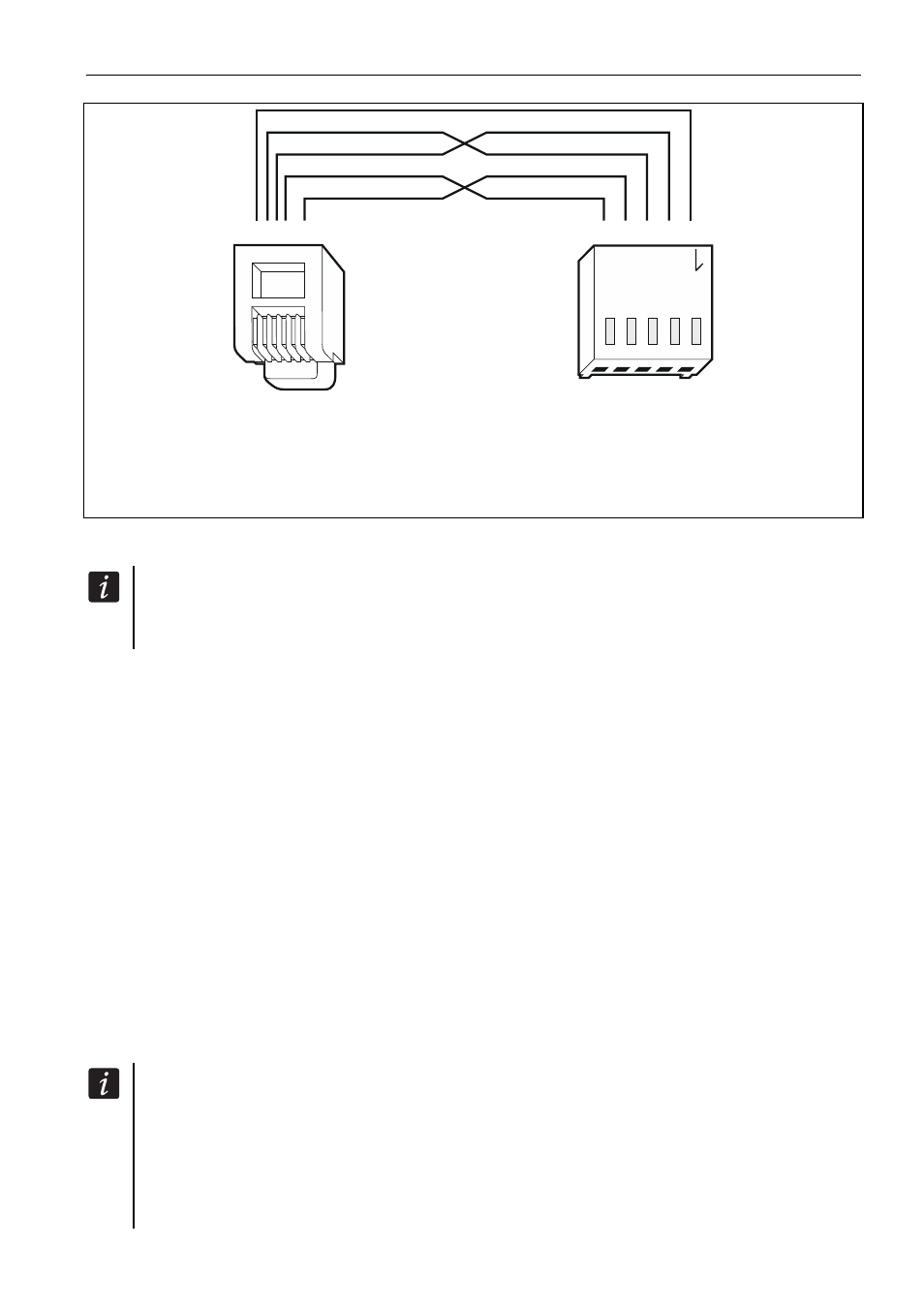

Fig. 17. Mode de raccordement des ports RS-232 de la centrale et du modem externe
au connecteur PIN5 (le module ETHM-1 et les modules GSM de la société SATEL sont
raccordés de la même façon). A gauche le connecteur RJ raccordé à la prise sur la carte
principale de la centrale. A droite, PIN5. Un câble prêt est offert par la société SATEL
(RJ/PIN5).
5.14.1 Configuration des paramètres du modem raccordé à la centrale
Fabriqués par la société SATEL, les modems MDM56 et MDM56 BO n’exigent pas
de configuration. Les paramètres d’usine assurent le fonctionnement correct avec
la centrale.
Avant de connecter le modem à la centrale, le raccorder à l’ordinateur et à l’aide
du programme de type Terminal régler le mode de fonctionnement correct.
1. Entrer la commande at – le modem répond OK. Sinon, entrer ate1. Si le modem
ne répond pas, vérifier la connexion du modem à l’ordinateur et s’assurer que le port COM
correct est sélectionné dans les paramètres du programme de type Terminal.
2. Entrer la commande at&v. Le modem présente une liste de paramètres à programmer
(voir: exemple sur la figure 18). Dans le bloc de paramètres enregistrés en tant que « profil
0 » (sur la figure 18 « STORED PROFILE 0 ») doivent apparaitre E1 Q0 V1 X4 &D2 &S0
et S00:000. Dans ce cas, le modem est prêt à fonctionner avec la centrale.
3. Lorsqu’un des paramètres est différemment réglé, il doit être modifié. La commande
de paramétrage se compose d’un préfixe fixe AT et du paramétrage demandé (par
exemple, si dans le profil est inclus E0 V0, la commande réglant la valeur correcte est
ate1v1, après quoi le modem répond OK).
4. Entrer la commande at&w0pour enregistrer les paramètres dans le « profil 0 ».
5. Entrer la commande atzsuivie de at&v pour vérifier que tous les paramètres sont
correctement sauvegardés. Les paramètres dans ACTIVE PROFILE doivent être
les mêmes que ceux dans STORED PROFILE 0 (note : STORED PROIFILE contient
souvent moins de paramètres que ACTIVE PROFILE, c’est une situation normale).
Pour régler le registre du modem S0, utiliser la commande ats0=0 (sur la figure 18,
le modem affiche le réglage du registre en notation légèrement différente S00:000.
Lors du redémarrage du modem, la centrale donne la commande ATZ qui définit
les paramètres sauvegardés dans le « profil 0 ». Pour cette raison, le réglage courant
des paramètres mentionnés au p. 2 (« ACTIVE PROFILE ») n’est pas pertinent, mais
il est important qu’ils soient correctement réglés dans le « profile 0 ».
