SATEL INTEGRA 13
port RS-232 (prise type RJ).
voyant CHARGE indiquant le chargement de la batterie.
pile lithium assurant le fonctionnement de l’horloge et de la mémoire RAM. Son retrait
entraine la perte de réglages et de toutes les données enregistrées dans la mémoire
RAM.
Insérer la pile dans le logement juste avant le démarrage de la centrale (mais
pas plus tôt).
broches RESET permettant le démarrage de la centrale dans les situations d’urgence
(voir : P
ROCEDURE D
’
URGENCE DU DEMARRAGE DE LA CENTRALE
p. 24).
voyant LED informant sur l'état des sorties a bas courant.
voyant LED DIALER informant sur l’état du transmetteur téléphonique de la centrale.
prise / prises pour le raccordement du module vocal INT-VG, du module de vérification
acoustique d’alarme INT-AV, du module d’extension des synthétiseurs vocaux CA-64
SM ou du synthétiseur SM-2.

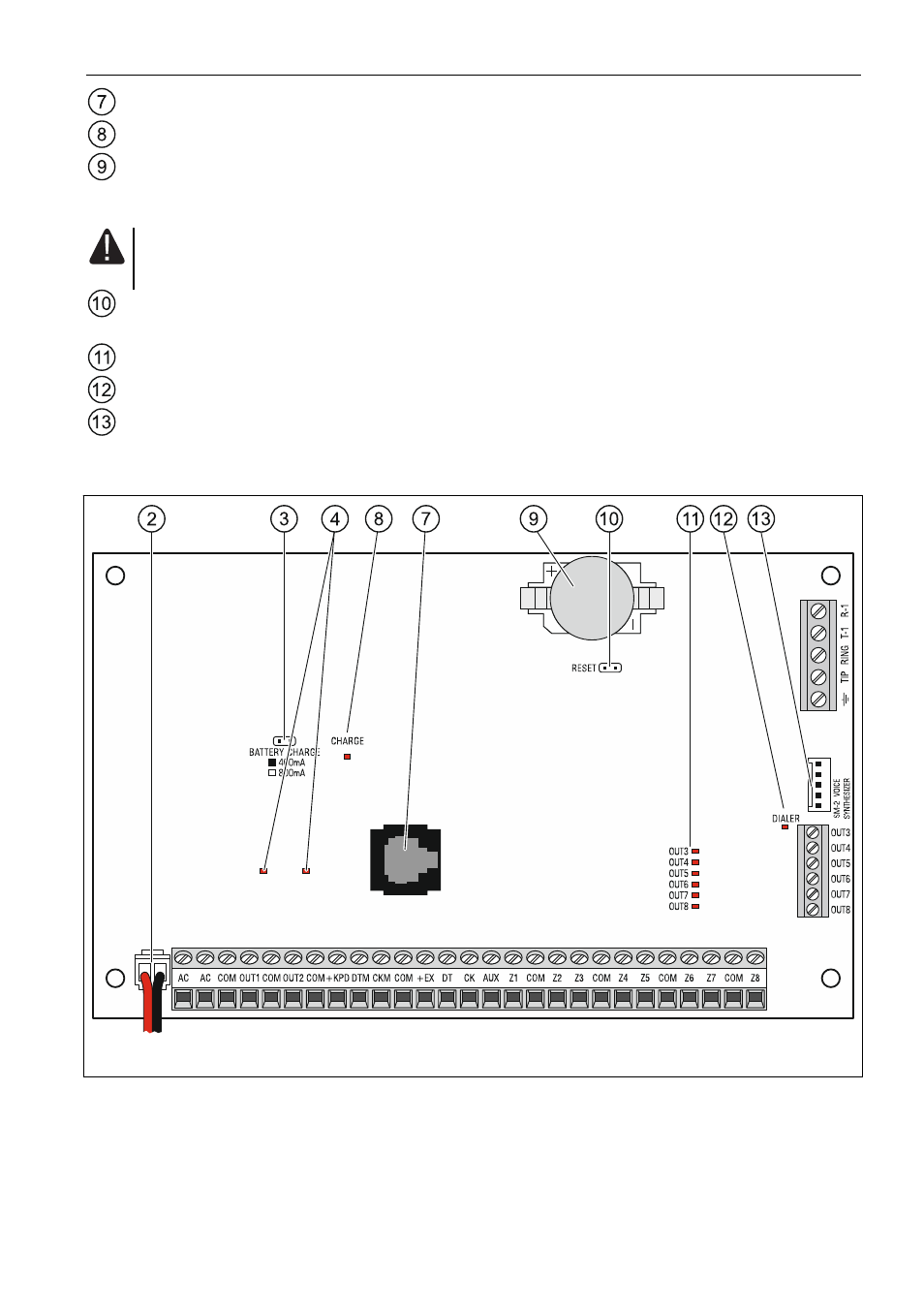

Fig. 3. Carte principale de la centrale d’alarme INTEGRA 32 (version 1.4 F).
