12 Notice installateur SATEL
DT / DT1 / DT2
- données du bus de modules d’extension
CK / CK1 / CK2
- horloge du bus de modules d’extension
AUX
- sortie d’alimentation (13,6...13,8 V DC)
Zn
- zones (n=numéro de la zone)
- borne de protection du transmetteur téléphonique (connecter
uniquement au circuit de protection)
TIP, RING - entrée de la ligne téléphonique (RTCP analogue)
T-1, R-1 - sortie de la ligne téléphonique (connexion de l’appareil téléphonique)

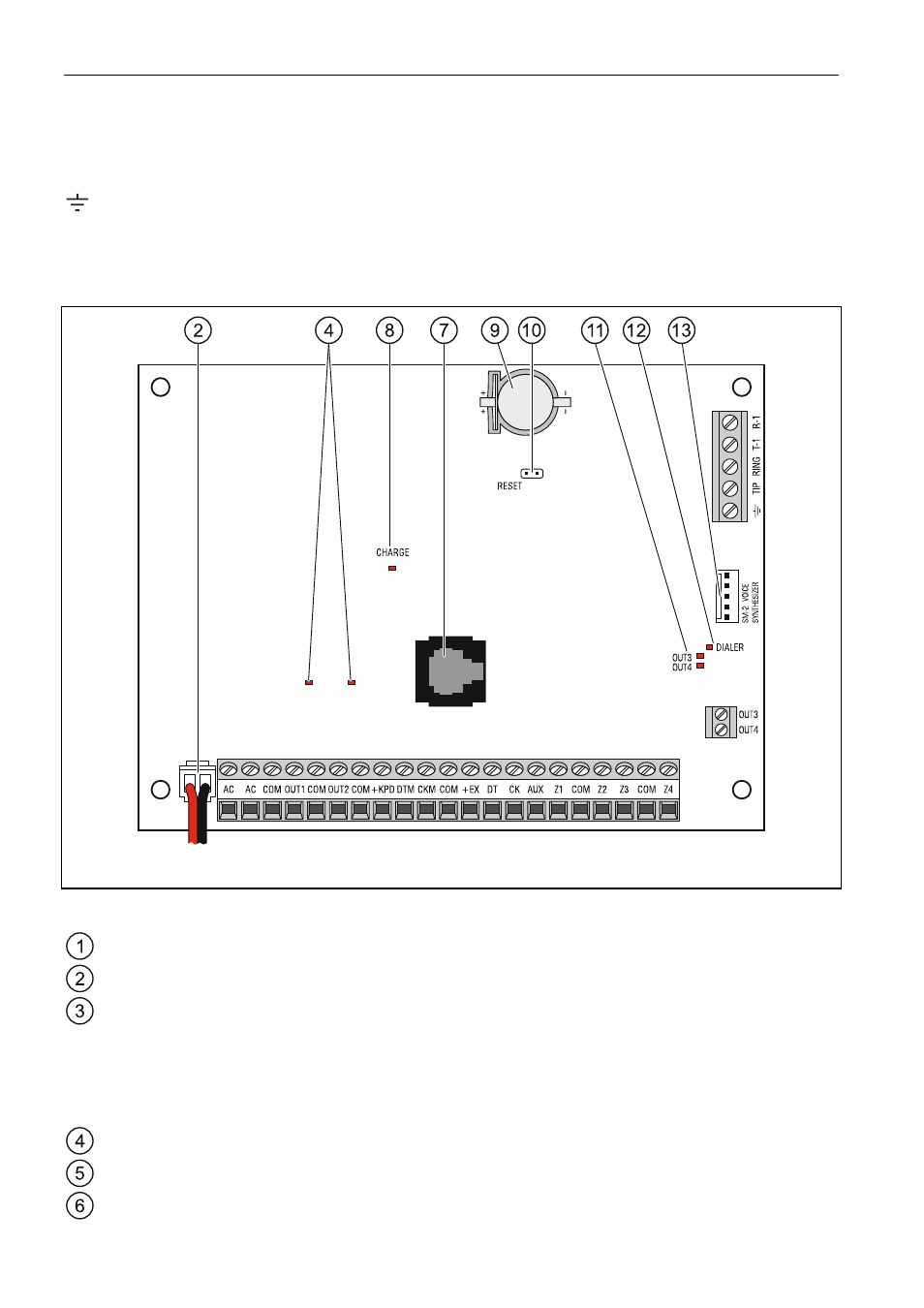

Fig. 2. Carte principale de la centrale d’alarme INTEGRA 24 (version 1.5 E).
Légende de figures 2, 3 et 4 :
coupe-circuit du système de chargement de la batterie.
fils à brancher à la batterie (rouge +, noir -).
broches pour régler le courant de chargement de la batterie :
 broches fermees (cavalier posé) – 400 mA (INTEGRA 32) ou 500 mA (INTEGRA 64,
INTEGRA 128)
 broches ouvertes (pas de cavalier) – 800 mA (INTEGRA 32) ou 1000 mA
(INTEGRA 64, INTEGRA 128)
voyants LED informant sur l’état des sorties à haut courant.
voyant LED informant sur l'état de la sortie d'alimentation +KPD.
voyant LED informant sur l'état des sorties d'alimentation +EX1 ou +EX2.
